Verso CF 1000 F C5 – upravená jednotka s tišším chodem, menšími rozměry a vyšším výkonem

Verso CF 1000 F C5 je upravená podstropní vzduchotechnická jednotka s protiproudým deskovým výměníkem tepla.
Patří do řady VERSO Standard, která představuje energeticky úsporné, kompaktní a spolehlivé řešení větrání určené pro veřejné a komerční objekty.

Vyšší výkon v menším a tišším provedení

Díky kompaktnějším rozměrům a modernímu technickému zpracování nabízí nová jednotka vyšší výkon v menším a tišším provedení.

Ve srovnání s předchozím modelem se maximální vzduchový výkon zvýšil o 11 %, zatímco celková výška klesla z 527 mm na pouhých 440 mm.
Objem jednotky je nyní o 24 % menší a hmotnost nižší o 19 %, což dále usnadňuje přepravu i instalaci.

Akustický tlak se snížil o 4 dB(A) na hodnotu 38 dB(A) ve vzdálenosti 3 metrů od opláštění, což zaručuje velmi tichý provoz a optimální komfort v interiéru.

Klíčové výhody oproti předchozímu modelu

Tišší provoz – o 4 dB(A) méně, celkem 38 dB(A) ve vzdálenosti 3 m
O 11 % vyšší vzduchový výkon – 965 m³/h (ErP 2018: 875 m³/h)
Snížená výška z 527 mm na 440 mm
O 24 % menší celkový objem jednotky
O 19 % nižší hmotnost – 140 kg

Navržena pro všestranné použití

Vysoce kvalitní opláštění jednotky zajišťuje minimální tepelné ztráty, účinnou eliminaci akustické zátěže a dlouhodobou provozní spolehlivost.

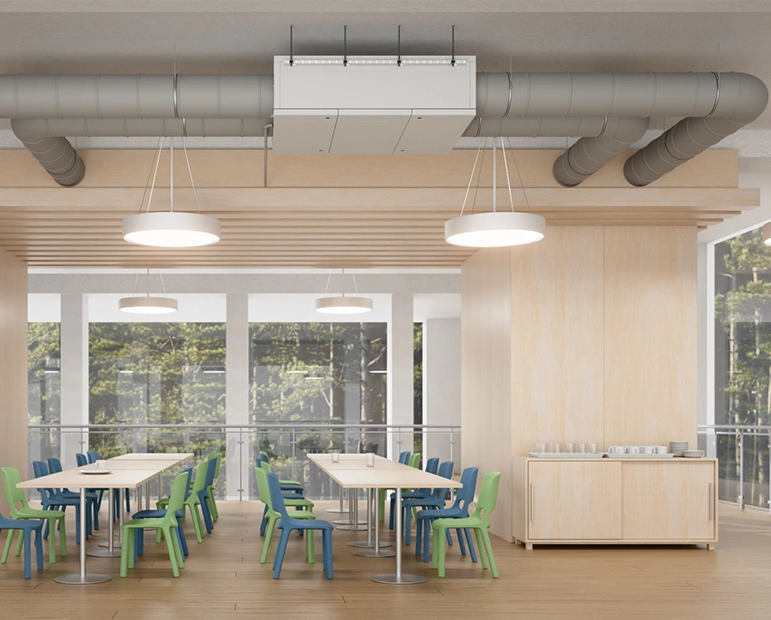

Kompaktní podstropní konstrukce umožňuje snadnou instalaci do podhledů.

Pro projekty s omezeným prostorem nad podhledem je k dispozici volitelné provedení VERSO Standard FS s posuvným mechanismem servisních dvířek, který zajišťuje jednodušší přístup a efektivnější využití prostoru v případech, kdy není možné použít výklopné revizní kryty.

Díky tichému provozu a kompaktním rozměrům představuje jednotka Verso CF 1000 F C5 optimální řešení větrání pro moderní kanceláře, kulturní objekty i veřejné a komerční prostory.

Jednotku lze konfigurovat v návrhovém softwaru KOMFOVENT Select.

Produkty

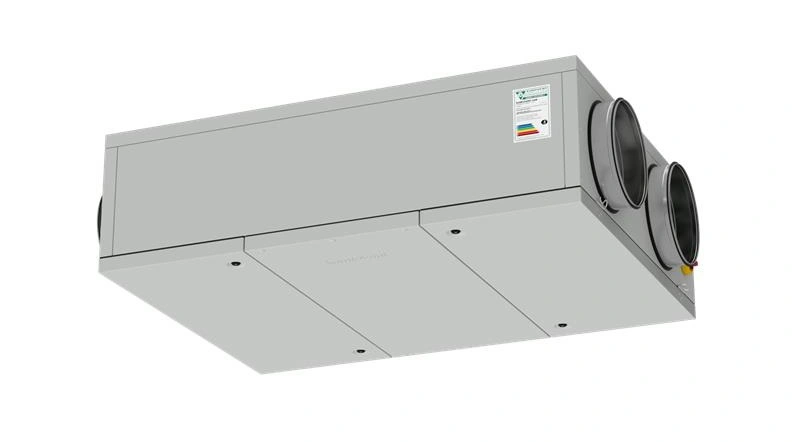

Verso CF 1000 F C5

Max. průtok vzduchu – 875 m³/h
