Přesná regulace průtoku vzduchu: detail, který rozhoduje o kvalitě celého systému
Když se mluví o systémech nuceného větrání, většina pozornosti se soustředí na vzduchotechnické jednotky, ventilátory nebo filtry. Přitom o skutečném komfortu a efektivitě provozu často rozhoduje mnohem méně nápadná součást systému – regulace průtoku vzduchu.
Právě přesné řízení množství přiváděného a odváděného vzduchu je zásadní pro správnou funkci moderních VZT systémů. Pokud není průtok vzduchu regulován přesně, může docházet ke ztrátám energie, nerovnoměrnému větrání jednotlivých prostor nebo zhoršení kvality vnitřního prostředí.
Proč je přesné měření průtoku tak důležité?
Systémy s variabilním průtokem vzduchu (VAV) pracují na principu neustálého přizpůsobování průtoku vzduchu aktuálním potřebám budovy. Aby tento princip fungoval správně, musí mít regulační prvky k dispozici přesná data o rychlosti proudění vzduchu.
V praxi však měření ovlivňuje jeden běžný problém – postupné usazování prachu a dalších nečistot. Ty mohou snižovat přesnost snímačů a časem narušit správné vyvážení celého systému. Výsledkem mohou být vyšší provozní náklady, horší komfort uživatelů i složitější servisní zásahy.
Co je Pitotova trubice a jak funguje?
Pitotova trubice je měřicí prvek používaný ke zjišťování rychlosti proudění vzduchu v potrubí. Funguje na principu měření rozdílu mezi statickým a dynamickým tlakem vzduchu. Z těchto hodnot lze následně vypočítat rychlost proudění a určit skutečný průtok vzduchu v systému.
Právě díky své jednoduchosti, spolehlivosti a vysoké přesnosti patří Pitotovy trubice mezi nejrozšířenější metody měření průtoku ve vzduchotechnice. Aby však měření zůstalo dlouhodobě přesné, je nutné zabránit usazování prachu a dalších nečistot v měřicích otvorech. Pravidelná kontrola a čištění jsou proto důležitou součástí údržby každého systému využívajícího tento princip měření.
Vyjímatelná Pitotova trubice usnadňuje údržbu

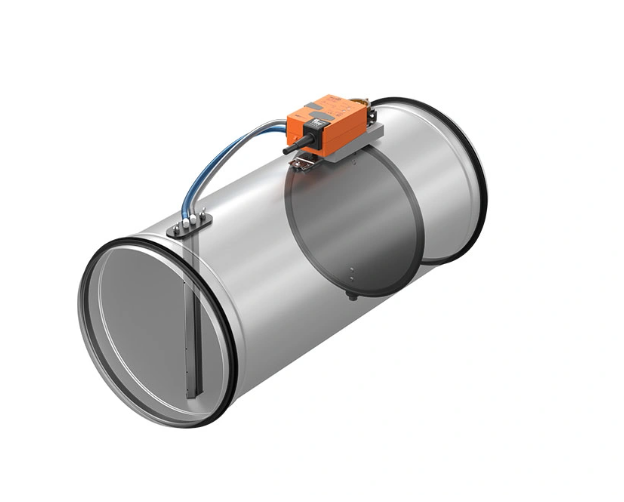

Na tento problém reagují kruhové VAV klapky KOMFOVENT KOS-C-XT, jejichž hlavní předností je konstrukce s vyjímatelnou Pitotovou trubicí.
Pitotova trubice slouží k měření rychlosti proudění vzduchu. U běžných řešení bývá její čištění komplikované a často vyžaduje zásah přímo do potrubního systému. Model KOS-C-XT umožňuje senzor jednoduše vysunout, vyčistit a znovu instalovat bez složitých servisních prací.
Díky tomu lze dlouhodobě zachovat vysokou přesnost měření i spolehlivou regulaci průtoku vzduchu.
Vysoká přesnost a flexibilita použití
Klapky KOS-C-XT jsou určeny pro regulaci přívodního i odvodního vzduchu a jsou dostupné v osmi průměrech od Ø100 do Ø400 mm. To umožňuje jejich snadné použití v širokém spektru komerčních i průmyslových projektů.
Mezi jejich další přednosti patří:
- přesnost měření ±5 % při rychlosti proudění vzduchu od 1,5 do 10 m/s,
- třída těsnosti až C4 dle normy EN 1751,
- maximální provozní tlak až 1000 Pa,
- možnost provedení z pozinkované nebo nerezové oceli,
- kompatibilita se servopohony Belimo, Siemens a Grüner,
- podpora komunikačních protokolů 0…10 V, MP-Bus, Modbus, BACnet a KNX,
- možnost doplnění o senzory CO₂, teploty, vlhkosti nebo VOC.
Menší nároky na servis, dlouhodobě stabilní provoz
V moderních budovách je stále větší důraz kladen nejen na energetickou účinnost, ale také na jednoduchou údržbu a dlouhodobou spolehlivost jednotlivých komponent. Právě zde představuje vyjímatelná Pitotova trubice významnou výhodu, která pomáhá udržovat přesnost regulace bez náročných servisních zásahů.
Kruhové VAV regulátory KOMFOVENT KOS-C-XT tak nabízejí řešení pro projekty, kde jsou stejně důležité přesná regulace průtoku vzduchu, vysoká účinnost systému a snadná údržba během celé životnosti zařízení.
