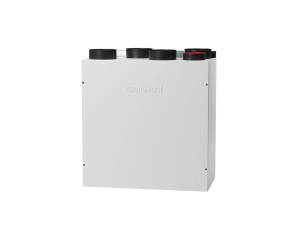

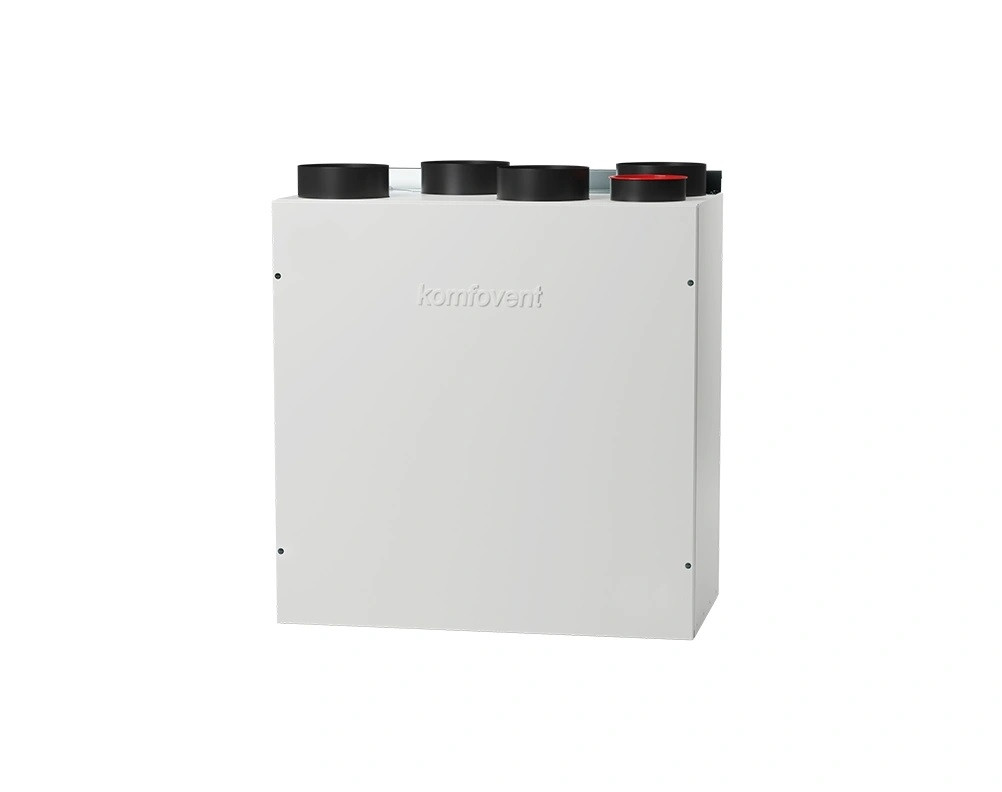

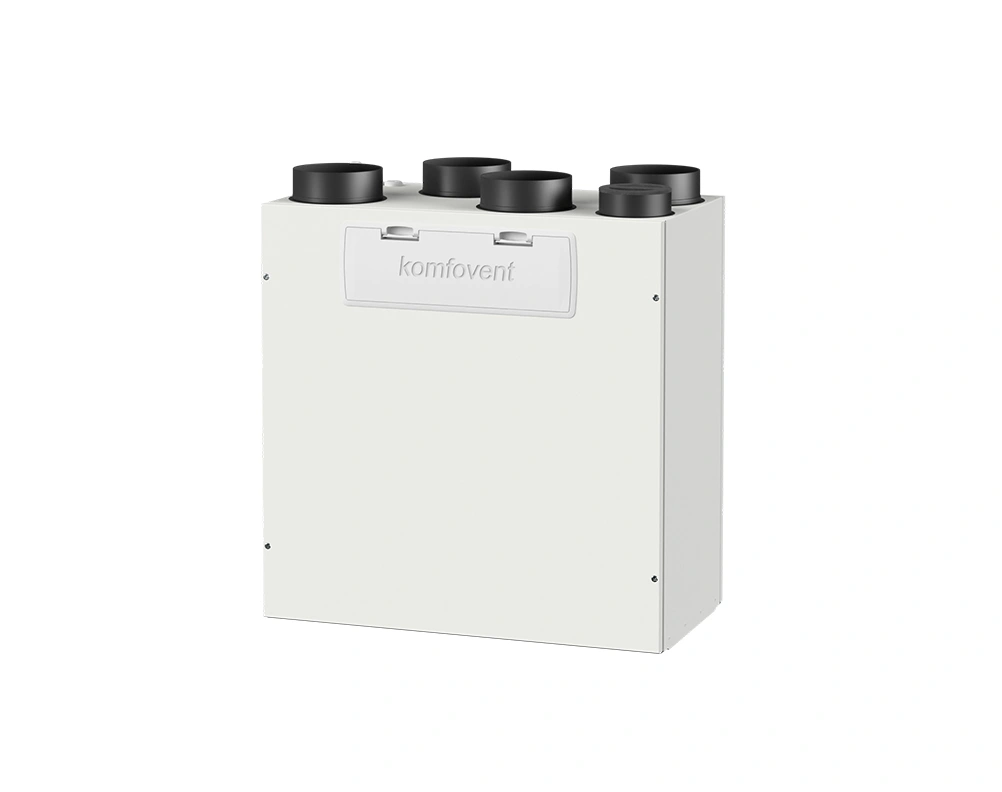

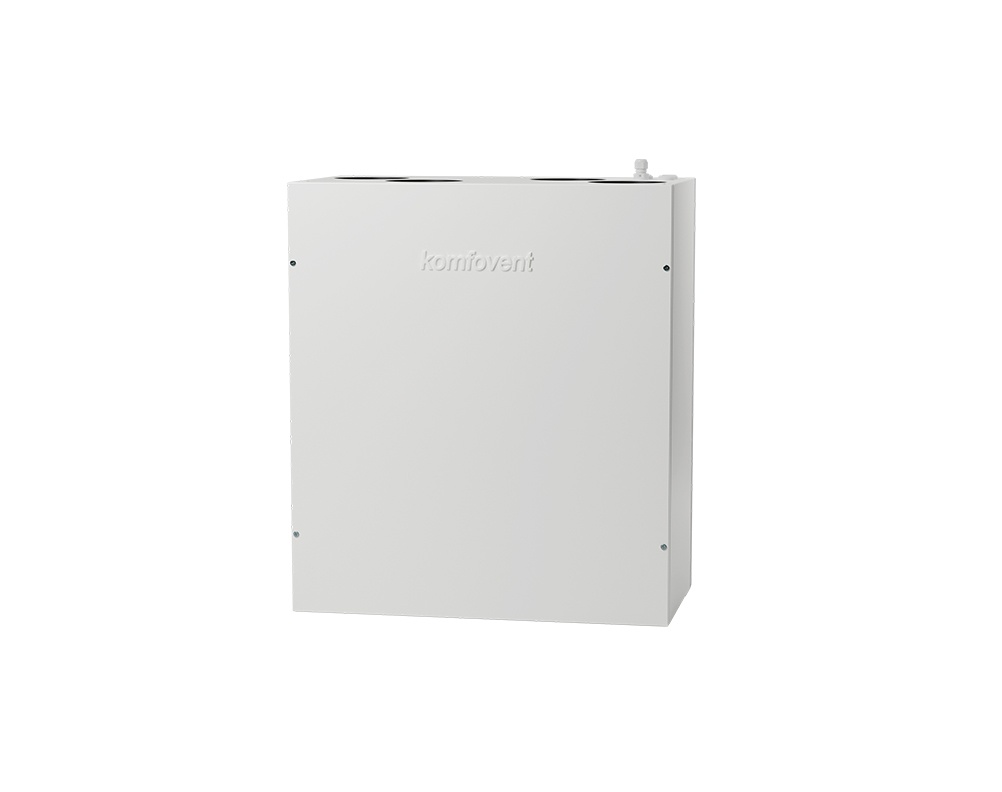

DOMEKT R 200 V C8
- Max. průtok vzduchu: 261 m3/h
- Energetická třída: A
- Regulace: integrovaný systém KOMFOVENT C8

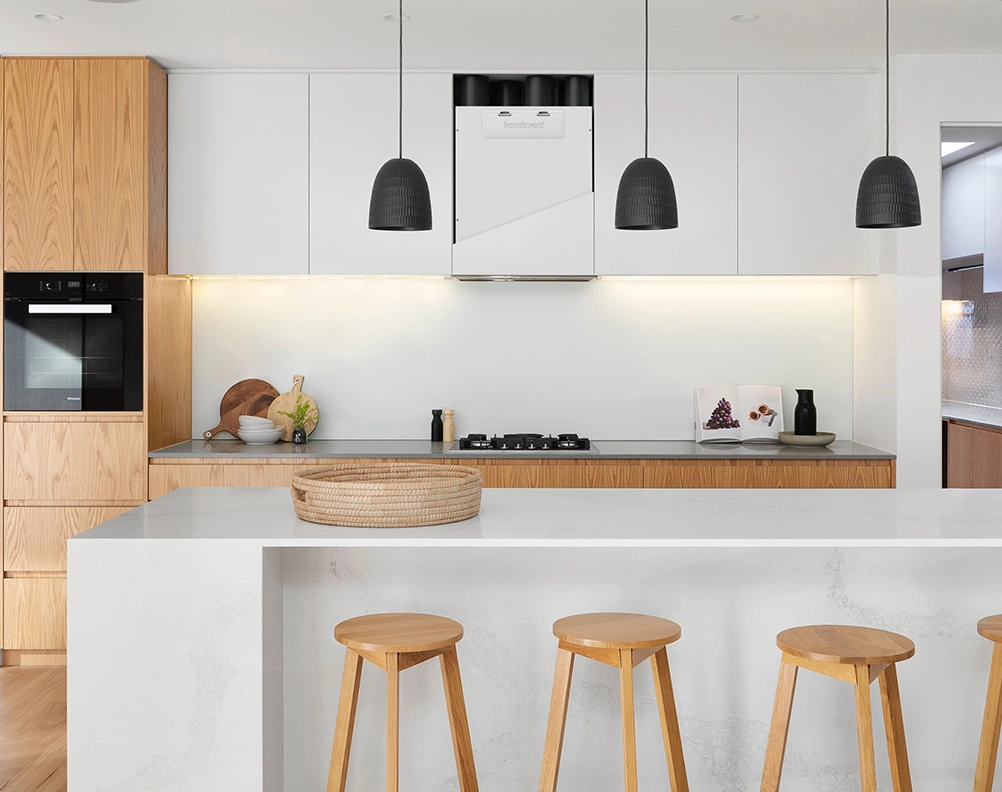

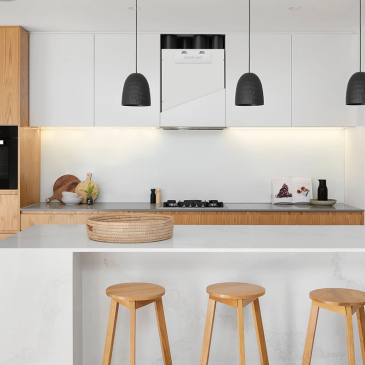

- Volitelně: integrovaná kuchyňská digestoř
Dokumentace:
Katalogový list R 200 V C8
Popis řídicího systému DOMEKT (C6, C6M, C8)
Podklady pro projektanty:
2D model (DWG)
3D Revit model
BIM model na MagiCAD cloud
SVT kódy NZÚ:
SVT30948 – kondenzační výměník ZZT (L/A)
Energetický štítek DOMEKT R 200 V C8 T – kondenzační výměník ZZT (L/A)
Možnosti ovládání VZT jednotky

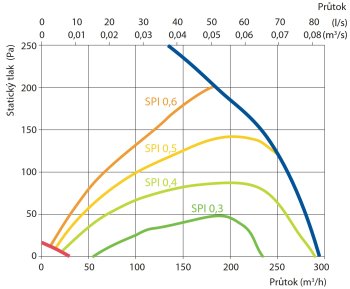

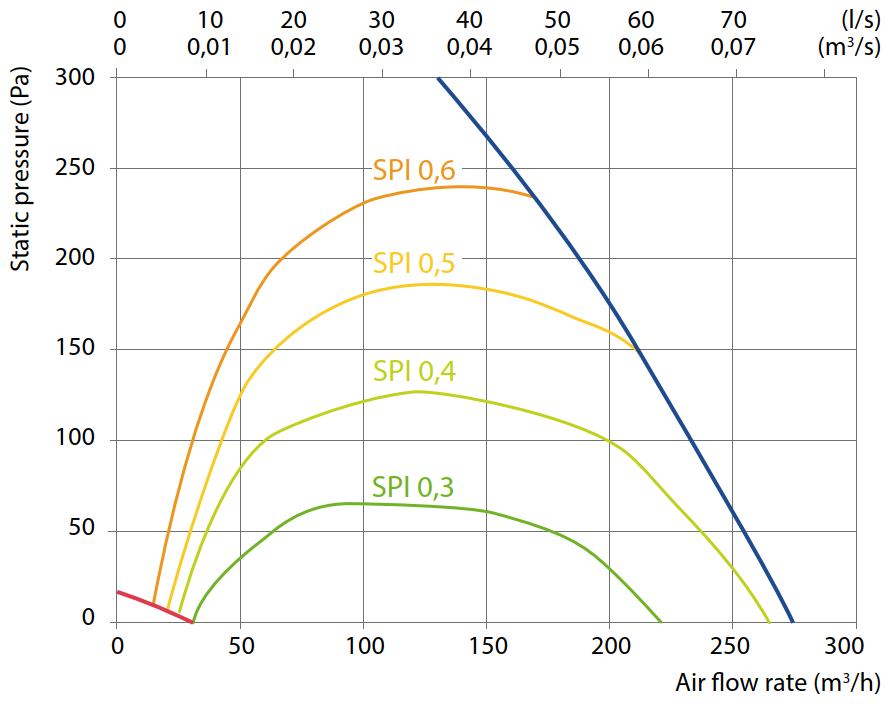

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 233 |
| Hmotnost jednotky, kg | 42 |
| Rozměry jednotky (Š × V × H), mm | 600 × 625 × 325 |
| Rozměry filtrů (Š × V × H), mm | 285 × 125 × 46 |
| Napájení, V | 1~230 |
| Maximální provozní proud, A | 5,2 |
| Tepelná účinnost ZZT, % | 80 |
| Minimální prostor pro údržbu, mm | 300 |
| Akustický tlak LpA, dB(A) (ve vzdálenosti 3 m od opláštění) | 29 |
| Ovládací panel | C6.1 + C6.2 |
Soubory ke stažení
- DOMEKT C4, C5, C6 – instalační manuál
- DOMEKT C8 – uživatelský manuál
- DOMEKT R 200 V – energetický štítek
- DOMEKT R 200 V – schéma dílů a manuál pro recyklaci
- DOMEKT R 200 V – funkční schéma
- DOMEKT R 200 V – schéma zapojení
Integrace do systému Loxone
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-125-LF230/CM230 |
| Vodní ohřívač | DH-125 |
| Vodní ohřívač / chladič | DHCW-125 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Vodní chladič | DCW-0,2-1 |
