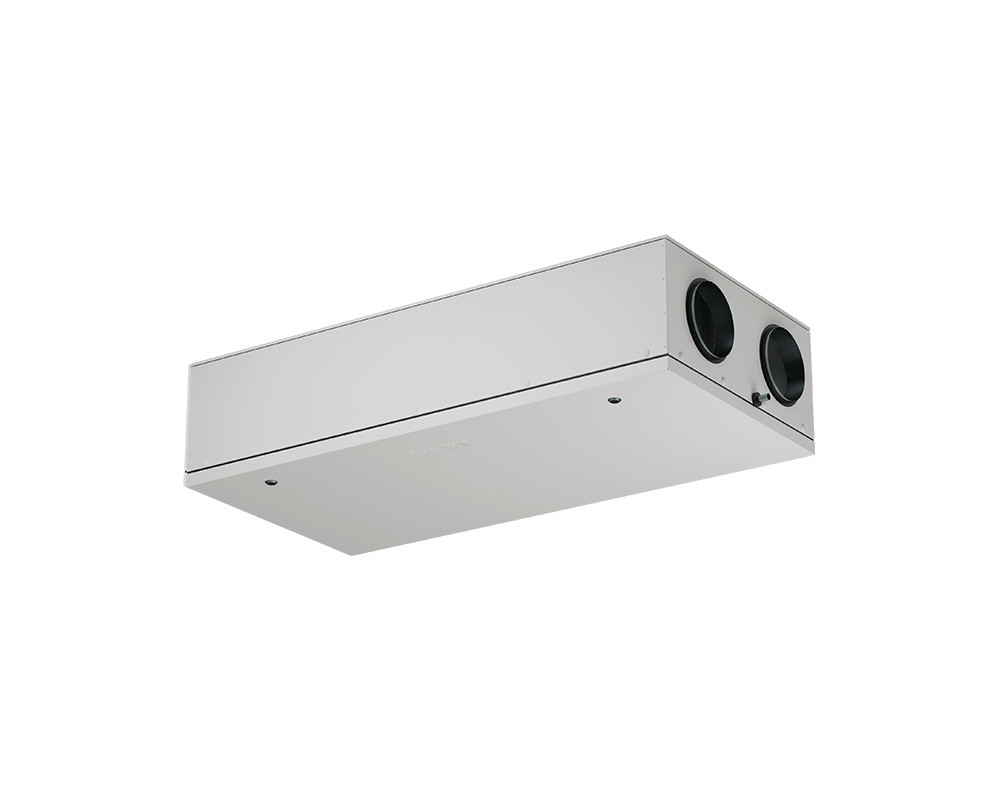

DOMEKT R 250 F C6
- Maximální průtok vzduchu - 250 m3/h
- Podstropní provedení - výška pouze 310 mm
- Barva jednotky - RAL 9003
- Integrovaný systém regulace KOMFOVENT C6
Katalogový list R 250 F C6
Popis řídícího systému jednotek DOMEKT - KOMFOVENT C6,C6M,C8
SVT kódy NZÚ:
SVT30898 - sorpční výměník ZZT (L/AZ)
SVT30410- kondenzační výměník ZZT (L/A)
Možnosti ovládání VZT jednotky

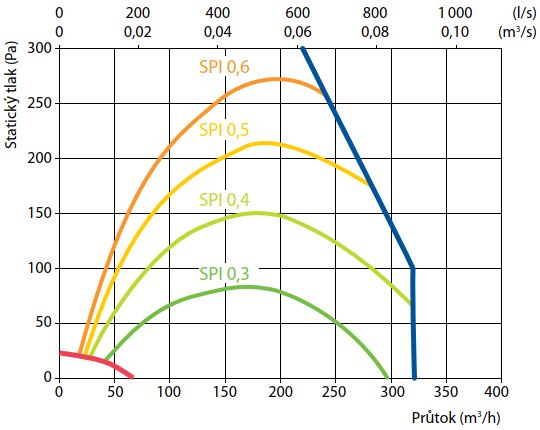

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT - stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 250 | ||
|---|---|---|---|
| Tloušťka opláštění, mm | 50 | ||
| Hmotnost jednotky, kg | 40 | ||
| Rozměry jednotky ŠxVxH, mm | 602x310x842 | ||
| Rozměry filtrů ŠxVxH, mm | 278x258x46 | ||
| Napájení, V | 230 | ||
| Maximální provozní proud, A | 6,1 | ||
| Tepelná účinnost ZZT, % | 80 | ||
| Minimální prostor pro údržbu, mm | 300 | ||
| Akustický tlak do okolí, dB(A) | 38 | ||
| Ovládací panely | C6.1 + C6.2 | ||
Soubory ke stažení
DOMEKT C4, C5, C6 instalační manuál
DOMEKT C6 uživatelský manuál
DOMEKT R 250 F - výkres dwg
DOMEKT R 250 F schéma dílů a manuál pro recyklaci
DOMEKT R 250 F - funkční schéma
DOMEKT R 250 F - schéma zapojení
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160-LF230/CM230 |
| Vodní ohřívač | DH-160 |
| Vodní ohřívač/chladič | DHCW-160 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Vodní chladič | DCW-0,2-1 |
