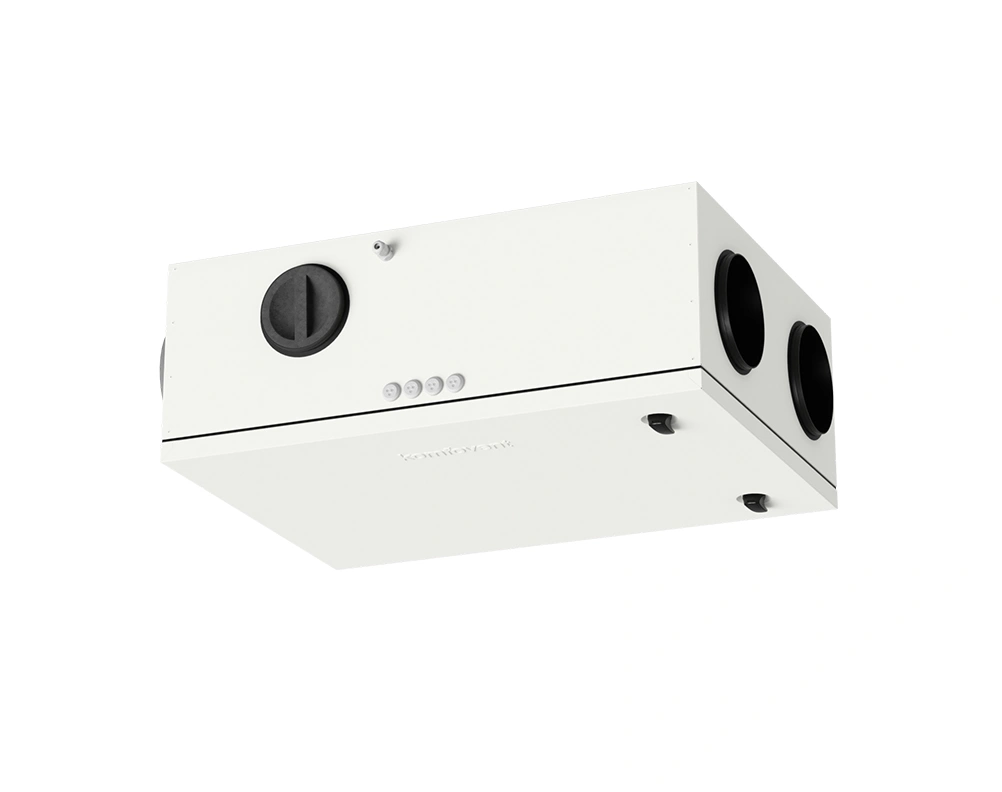

DOMEKT R 250 F C8
- Max. průtok vzduchu: 250 m3/h
- Provedení: podstropní (výška pouze 310 mm)
- Barva jednotky: RAL 9003
- Regulace: integrovaný systém KOMFOVENT C8
Dokumentace:
Katalogový list R 250 F C8
Popis řídicího systému DOMEKT (C6, C6M, C8)
Podklady pro projektanty:
2D model (DWG)
3D Revit model
BIM model na MagiCAD cloud
SVT kódy NZÚ:
SVT30898 – sorpční výměník ZZT (L/AZ)
SVT30410 – kondenzační výměník ZZT (L/A)
Energetické štítky:
DOMEKT R 250 F C8 – sorpční výměník ZZT (L/AZ)
DOMEKT R 250 F C8 – kondenzační výměník ZZT (L/A)
Možnosti ovládání VZT jednotky

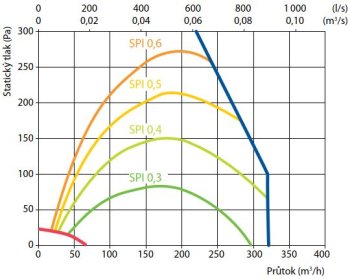

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 250 |
| Tloušťka opláštění, mm | 50 |
| Hmotnost jednotky, kg | 42 |
| Rozměry jednotky (Š × V × H), mm | 842 × 310 × 602 |
| Rozměry filtrů (Š × V × H), mm | 278 × 258 × 46 |
| Napájení, V | 1~230 |
| Maximální provozní proud, A | 6 |
| Tepelná účinnost ZZT, % | 80 |
| Minimální prostor pro údržbu, mm | 300 |
| Akustický tlak LpA, dB(A) (ve vzdálenosti 3 m od opláštění) | 37 |
| Ovládací panely | C6.1 + C6.2 |
Soubory ke stažení
- DOMEKT C4, C5, C6 – instalační manuál
- DOMEKT C6 – uživatelský manuál
- Schéma dílů a manuál pro recyklaci
- Funkční schéma
- Schéma zapojení
Integrace do systému Loxone
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160-LF230/CM230 |
| Vodní ohřívač | DH-160 |
| Vodní ohřívač / chladič | DHCW-160 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Vodní chladič | DCW-0,2-1 |
