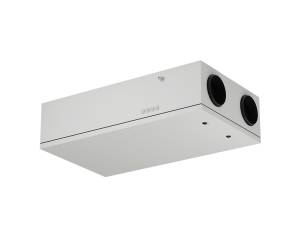

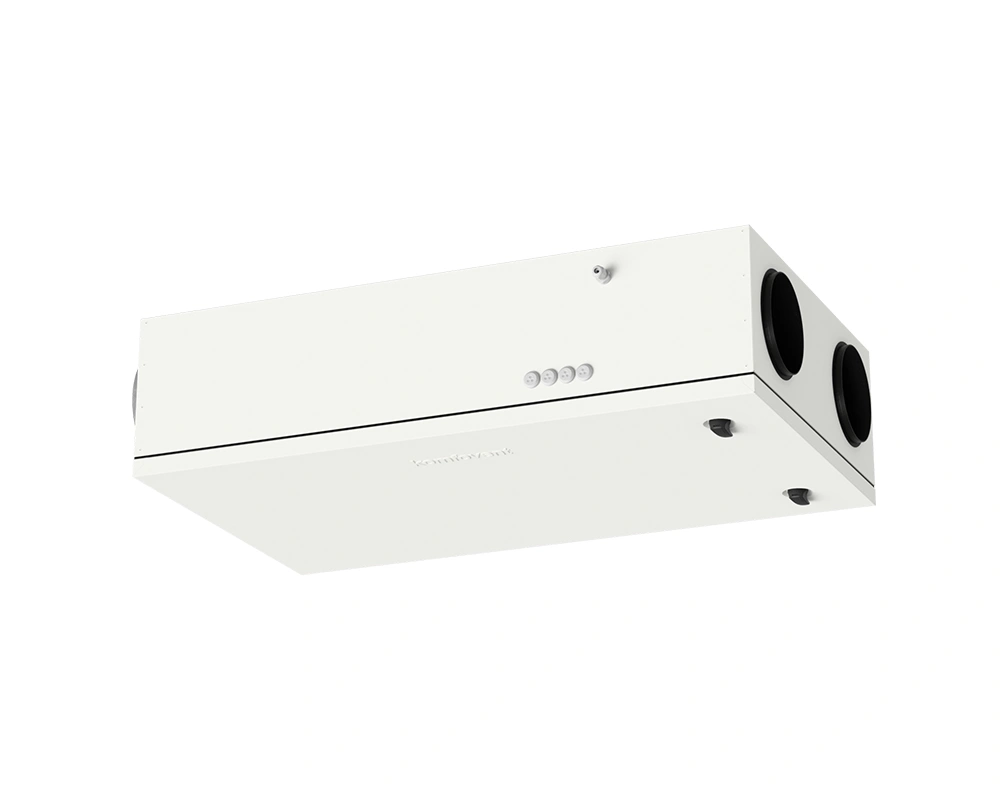

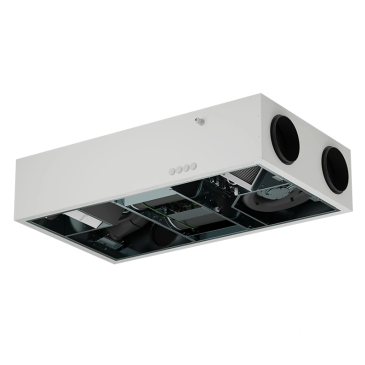

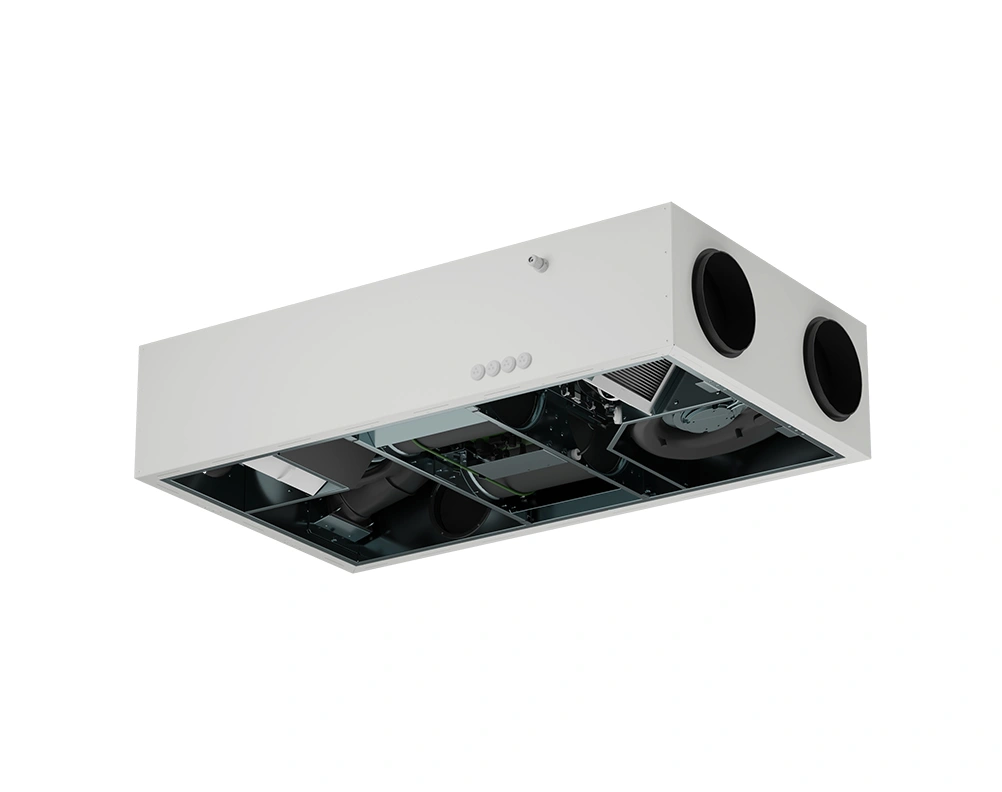

DOMEKT R 300 F C8
- Maximální průtok vzduchu: 321 m³/h
- Podstropní provedení
- Výška konstrukce: pouze 280 mm
- Orientace: k dispozici v levém i pravém provedení (hrdla L/R)
- Možnosti instalace: 4 polohy – na strop, podlahu nebo stěnu, horizontálně i vertikálně
- Výměník tepla: rotační (kondenzační nebo sorpční typ s rekuperací vlhkosti)
- Integrovaný systém regulace KOMFOVENT C8: moderní řízení s dotykovým ovladačem, možností online správy a připojení k chytré domácnosti (Wi-Fi, Modbus, BACnet)
- Akustický tlak: cca 31 dB(A) ve vzdálenosti 3 m od opláštění
- Energetická třída: A
BIM Model on MagiCAD cloud
Katalogový list Domekt R 300 F C8
Popis řídícího systému jednotek DOMEKT - KOMFOVENT C6,C6M,C8
SVT kódy NZÚ:
SVT31373 - sorpční výměník ZZT (L/AZ)
SVT31372 - kondenzační výměník ZZT (L/A)
Energetický štítek DOMEKT R 300 F C8 - sorpční rotační výměník ZZT
Energetický štítek DOMEKT R 300 F C8 - kondenzační rotační výměník ZZT
Možnosti ovládání VZT jednotky

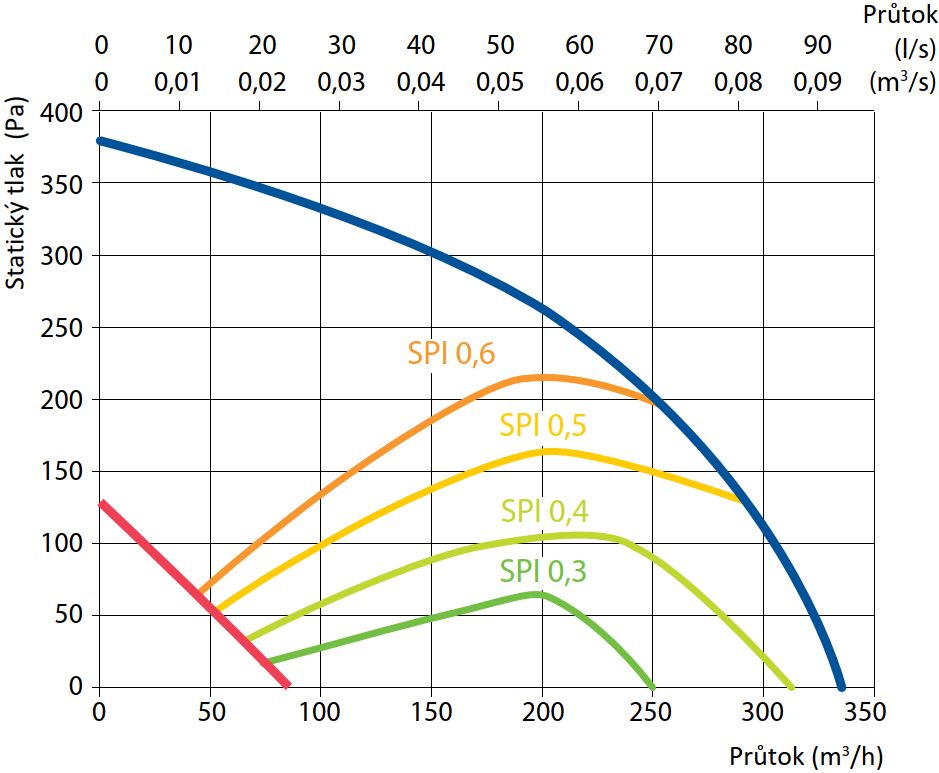

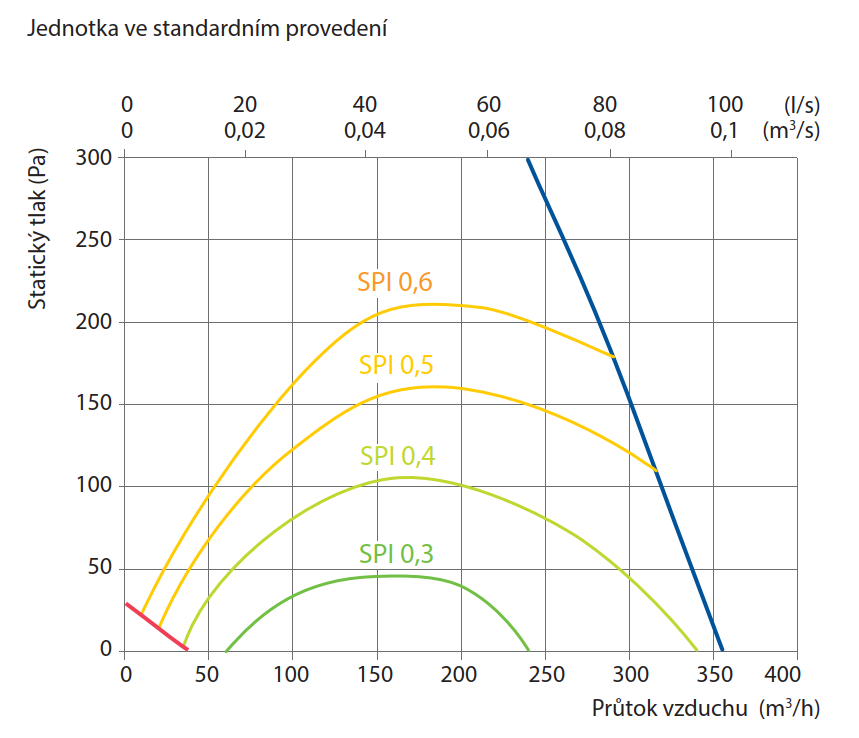

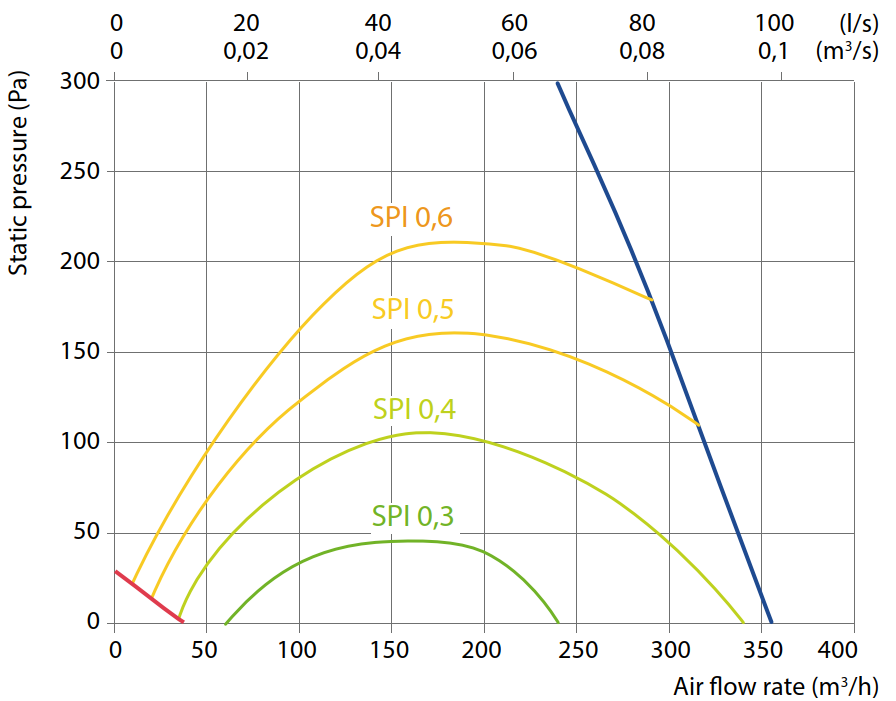

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Technické parametry
| Parametr | Hodnota |
|---|---|
| Maximální průtok vzduchu, m3/h | 321 |
| Hmotnost jednotky, kg | 56 |
| Rozměry jednotky (Š×V×H), mm | 1090 × 280 × 630 |
| Rozměry filtrů (Š×V×H), mm | 237 × 230 × 46 |
| Napájení, V | 1~230 |
| Maximální provozní proud, A | 7,5 |
| Tepelná účinnost ZZT, % | 83 |
| Minimální prostor pro údržbu, mm | 300 |
| Akustický tlak LPA, dB(A) ve vzdálenosti 3 m od opláštění | ≈ 31 |
| Ovládací systém | C8 |
Soubory ke stažení
- DOMEKT C8 – instalační manuál
- DOMEKT C8 – uživatelský manuál
- DOMEKT R 300 F – energetický štítek
- DOMEKT R 300 F – výkres DWG
- DOMEKT R 300 F – schéma dílů a manuál pro recyklaci
- DOMEKT R 300 F – funkční schéma
- DOMEKT R 300 F – schéma zapojení
Příslušenství
| Položka | Kód |
|---|---|
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160-LF230/CM230 |
| Vodní ohřívač | DH-160 |
| Vodní ohřívač/chladič | DHCW-160 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Přímý výparník | DCF-0,4-3 |
