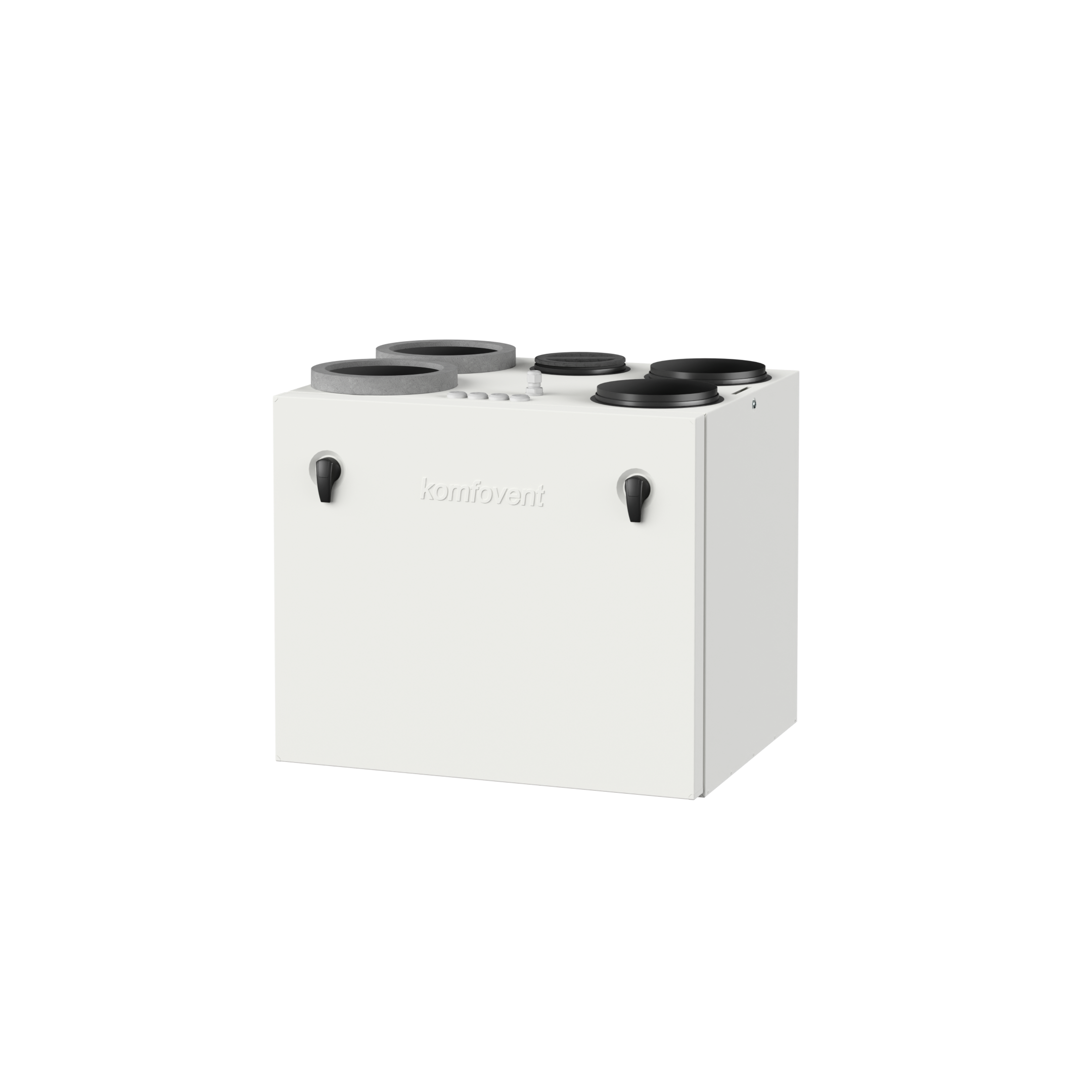

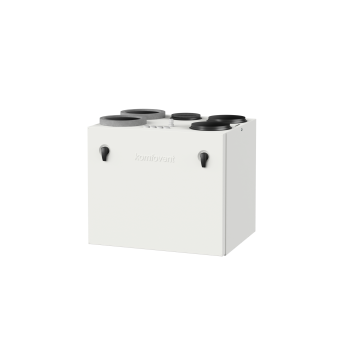

Domekt R 350 V C8
- Max. průtok vzduchu: 352 m3/h
- Energetická třída: A+
- SPI: 0,28 W/m³/h
- Ventilátory: úsporné EC motory
- Výměník: kondenzační nebo sorpčně-entalpický rotační (se zeolitovou vrstvou)
- Funkce: Free cooling
- Automatické řízení: CO2, VOC nebo vlhkostní čidla
- Regulace: integrovaný systém KOMFOVENT C8
- Instalace: kompaktní rozměry, snadná montáž
Dokumentace:
Katalogový list DOMEKT R 350 V C8
Popis řídicího systému DOMEKT (C6, C6M, C8)
Podklady pro projektanty:
2D model (DWG)
3D Revit model
BIM model na MagiCAD cloud
SVT kódy NZÚ:
SVT31371 – sorpční výměník ZZT (L/AZ)
SVT31370 – kondenzační výměník ZZT (L/A)
Možnosti ovládání VZT jednotky

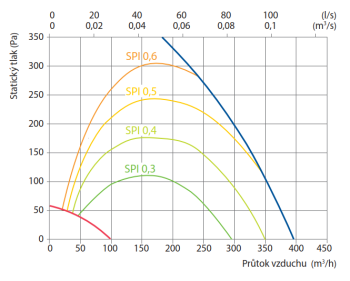

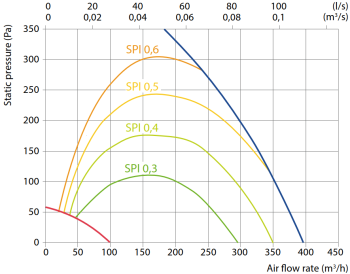

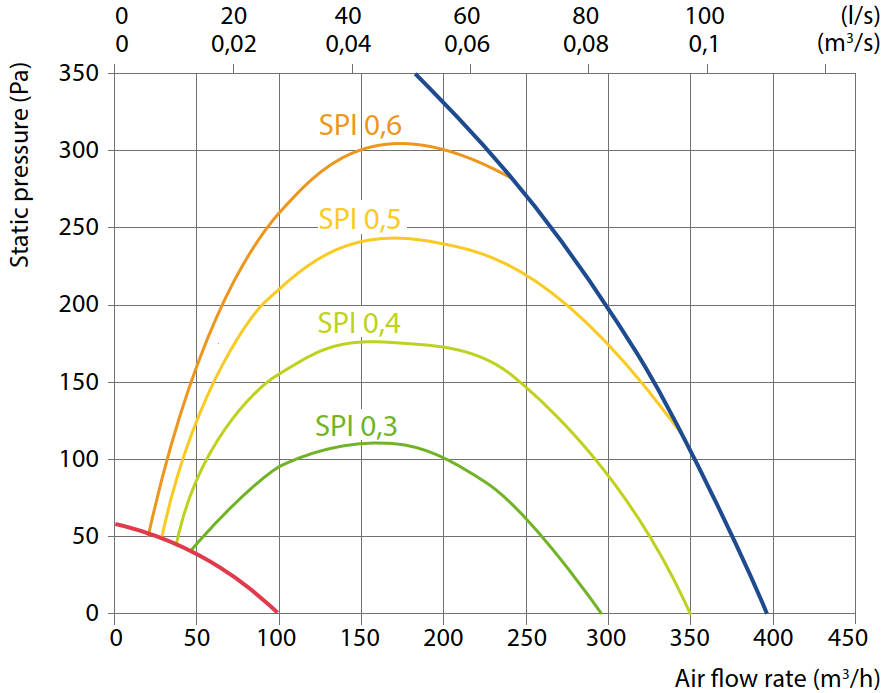

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 352 |
| Hmotnost jednotky, kg | 45 |
| Rozměry jednotky (Š × V × H), mm | 494 × 512 × 598 |
| Rozměry filtrů (Š × V × H), mm | 428 × 204 × 46 |
| Napájení, V | 1~230 |
| Maximální provozní proud (HE), A | 4,3 |
| Minimální prostor pro údržbu, mm | 600 |
| Akustický tlak LpA, dB(A) (ve vzdálenosti 3 m od opláštění) | 26 |
| Ovládací panel | C6.1 / C6.2 |
Soubory ke stažení
- DOMEKT – instalační manuál
- Ovládací systém C5.1 – uživatelský manuál
- Schéma dílů a manuál pro recyklaci
- Funkční schéma
Integrace do systému Loxone
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160+TF230/CM230 |
| Vodní ohřívač | DH-160 |
| Vodní ohřívač / chladič | DHCW-160 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Přímý výparník | DCF-0,4-3 |
| Vodní chladič | DHCW-160 |
