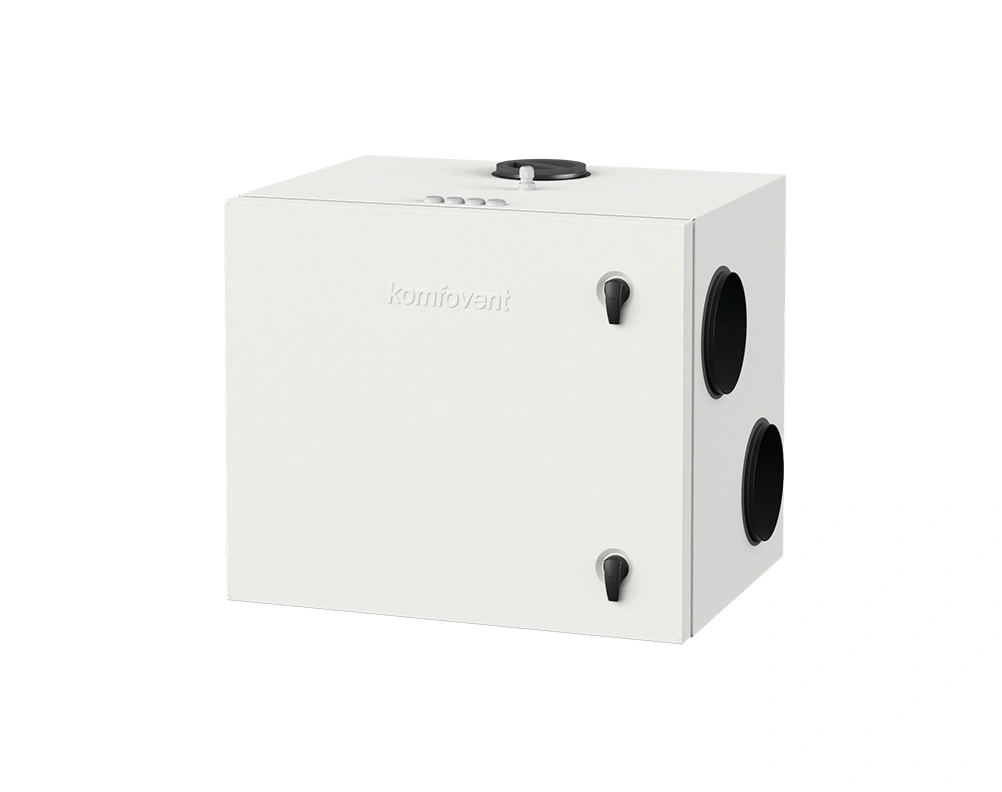

DOMEKT R 400 H C6M
- Max. průtok vzduchu: 500 m3/h
- Energetická třída: A+
- Regulace: integrovaný systém KOMFOVENT C6M
Dokumentace:
Katalogový list R 400 H C6M
Popis řídicího systému jednotek DOMEKT – KOMFOVENT C6, C6M, C8
Podklady pro projektanty:
2D model (DWG)
3D Revit model
BIM model na MagiCAD cloud
SVT kódy NZÚ:
SVT30895 – sorpční výměník ZZT (L/AZ)
SVT30949 – kondenzační výměník ZZT (L/A)
Energetické štítky:
DOMEKT R 400 H C6M – sorpční rotační výměník ZZT
DOMEKT R 400 H C6M – kondenzační rotační výměník ZZT
Možnosti ovládání VZT jednotky

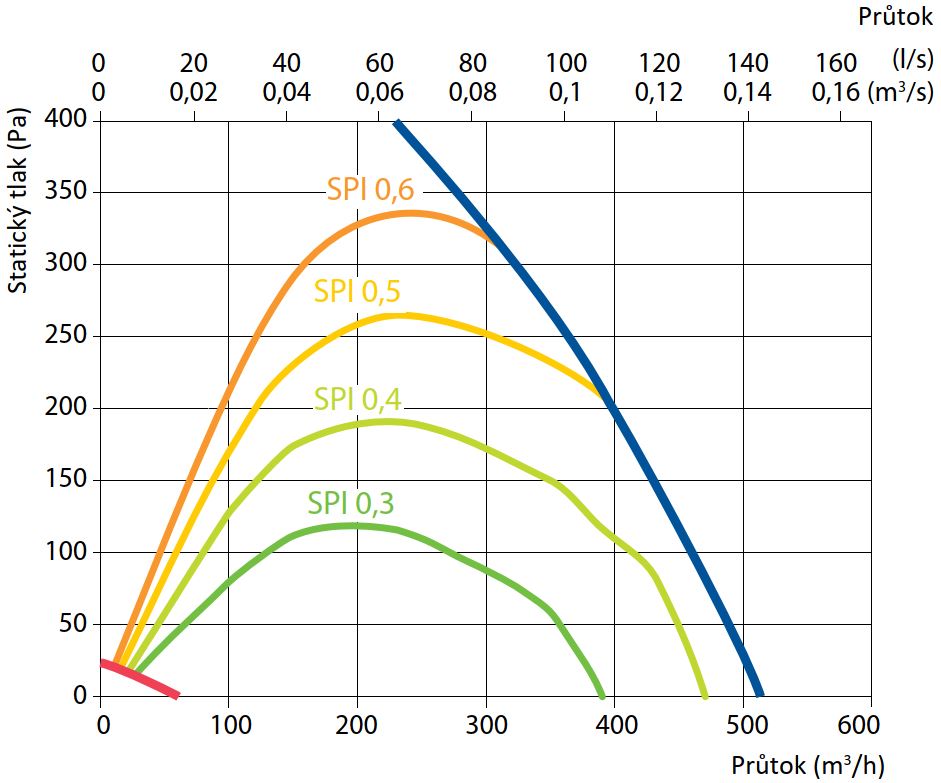

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 500 |
| Hmotnost jednotky, kg | 49 |
| Rozměry jednotky (Š×V×H), mm | 660 × 567 × 515 |
| Rozměry filtrů (Š×V×H), mm | 417 × 210 × 46 |
| Napájení, V | 1~230 |
| Maximální provozní proud, A | 7,3 |
| Tepelná účinnost ZZT, % | 84 |
| Minimální prostor pro údržbu, mm | 650 |
| Akustický tlak LPA, dB(A) (3 m) | 32 |
| Ovládací panely | C6.1 + C6.2 |
Soubory ke stažení
- DOMEKT C4, C5, C6 instalační manuál
- Ovladače C6.1 + C6.2 – návod k elektrické instalaci a uživatelský manuál
- DOMEKT R 400 H – schéma dílů a manuál pro recyklaci
- DOMEKT R 400 H – funkční schéma
- DOMEKT R 400 H – schéma zapojení
Integrace do systému Loxone
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160-L230/CM230 |
| Vodní ohřívač | DH-160 |
| Vodní ohřívač / chladič | DHCW-160 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Přímý výparník | DCF-0,4-3 |
| Vodní chladič | DCW-0,4-3 |
