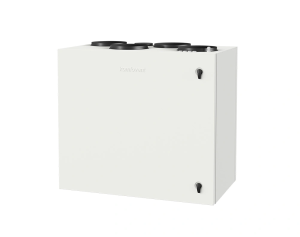

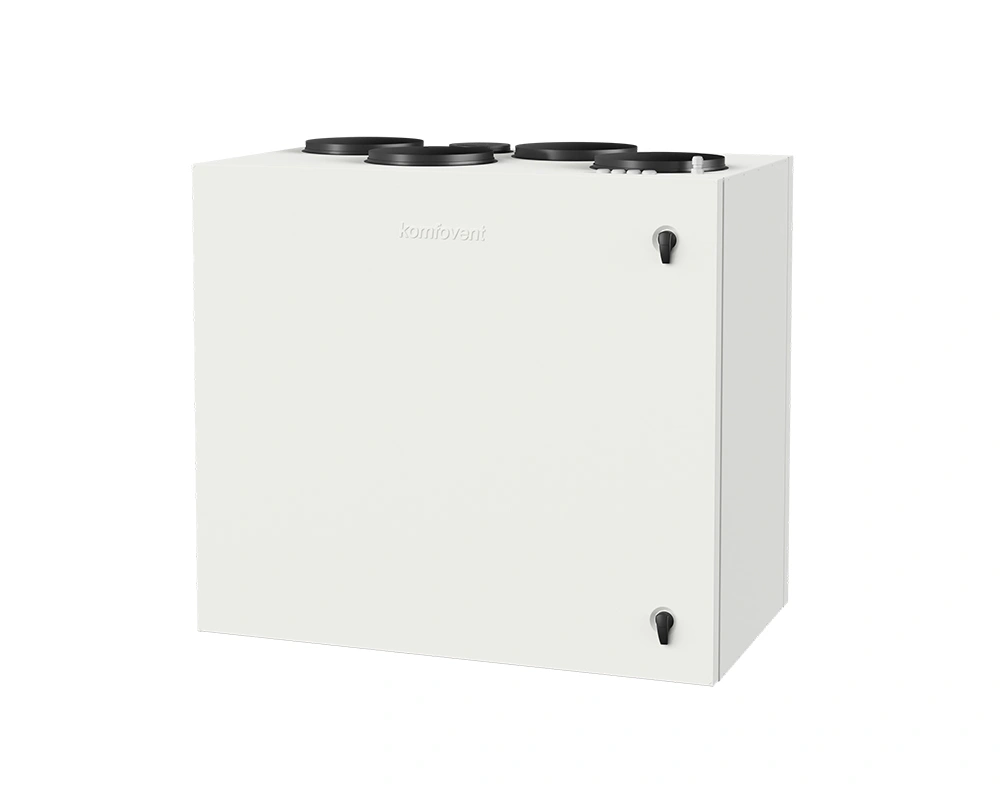

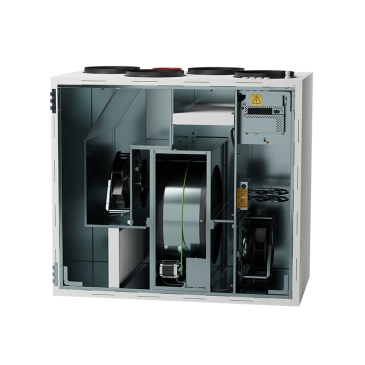

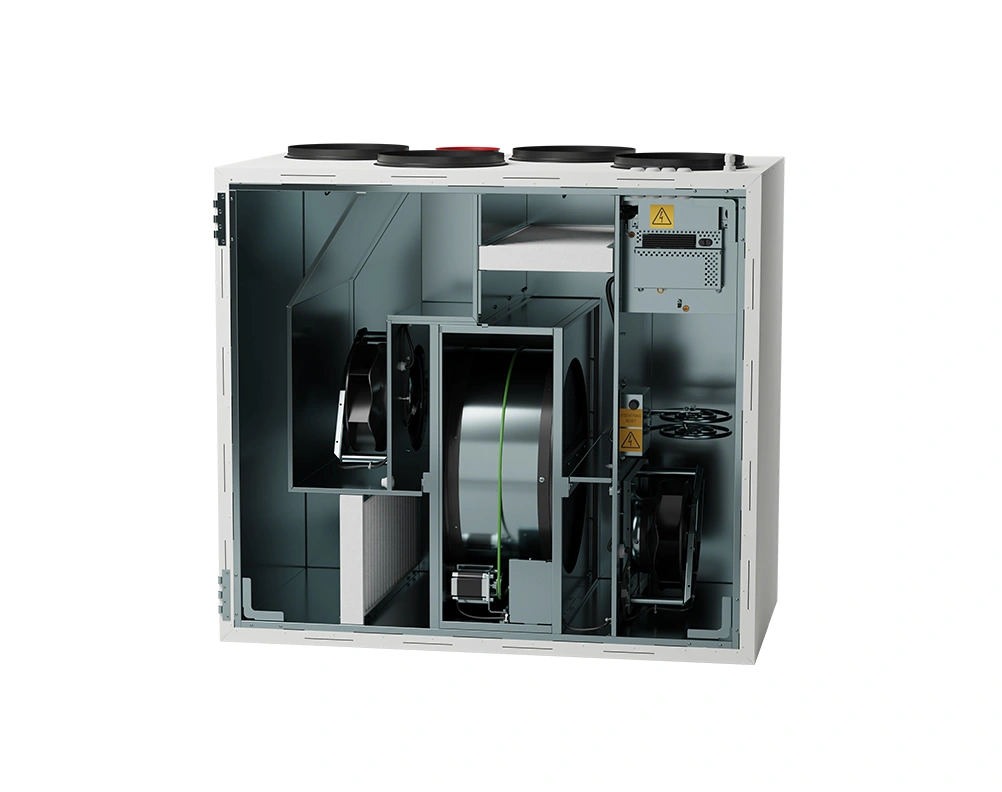

DOMEKT R 700 V C6M
- Max. průtok vzduchu: 738 m3/h
- Energetická třída: A+
- Regulace: integrovaný systém KOMFOVENT C6M
Dokumentace:
Katalogový list DOMEKT R 700 V C6M
Popis řídicího systému DOMEKT (C6, C6M, C8)
Podklady pro projektanty:
2D model (DWG)
3D Revit model
BIM model na MagiCAD cloud
SVT kódy NZÚ:
SVT30894 – sorpční výměník ZZT (L/AZ)
SVT30953 – kondenzační výměník ZZT (L/A)
Energetické štítky:
DOMEKT R 700 V C6M – sorpční výměník ZZT (L/AZ)
DOMEKT R 700 V C6M – kondenzační výměník ZZT (L/A)

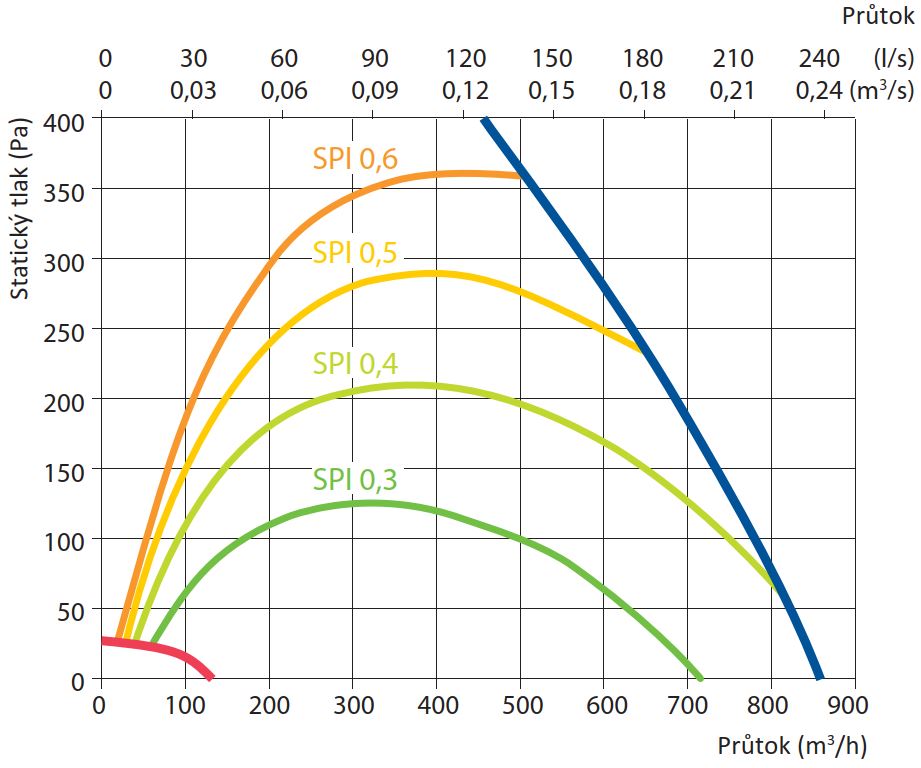

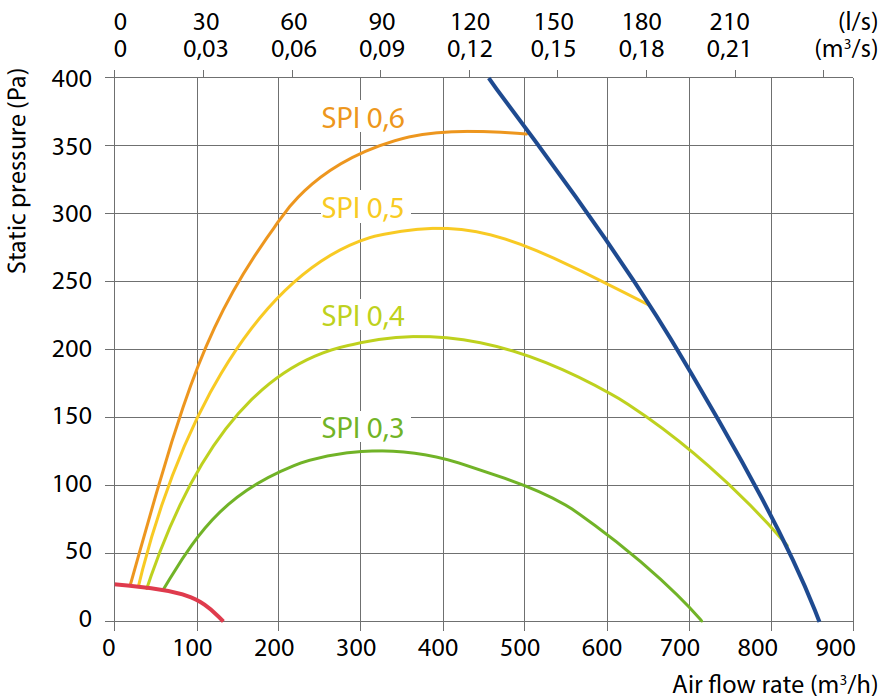

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 738 |
| Hmotnost jednotky, kg | 110 |
| Rozměry jednotky (Š × V × H), mm | 1070 × 950 × 637 |
| Rozměry filtrů (Š × V × H), mm | 540 × 260 × 46 |
| Napájení, V | 1~230 |
| Maximální provozní proud, A | 11,6 |
| Tepelná účinnost ZZT, % | 84 |
| Minimální prostor pro údržbu, mm | 1070 |
| Akustický tlak LpA, dB(A) (3 m) | 33 |
| Ovládací panely | C6.1 + C6.2 |
Soubory ke stažení
- DOMEKT C6M – instalační manuál
- Ovladače C6.1 + C6.2 – manuál k elektroinstalaci a uživatelský návod
- Schéma dílů a manuál pro recyklaci
- Funkční schéma
- Schéma zapojení
Integrace do systému Loxone
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-250-LF230/CM230 |
| Vodní ohřívač | DH-250 |
| Vodní ohřívač / chladič | DHCW-250 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,63 |
| Směšovací uzel | PPU-HW-3R-15-0,63-W2 |
| 2-cestný ventil (chladič) | VVP47.15-2,5 |
| Přímý výparník | DCF-0,7-5 |
| Vodní chladič | DCW-0,7-5 |
