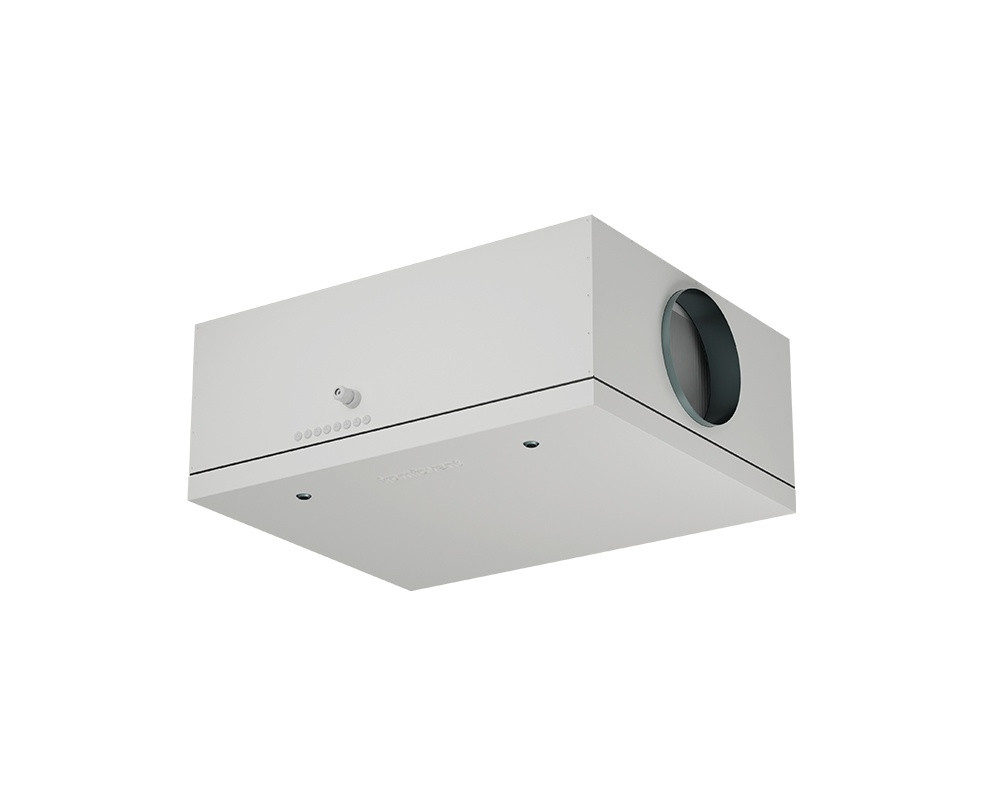

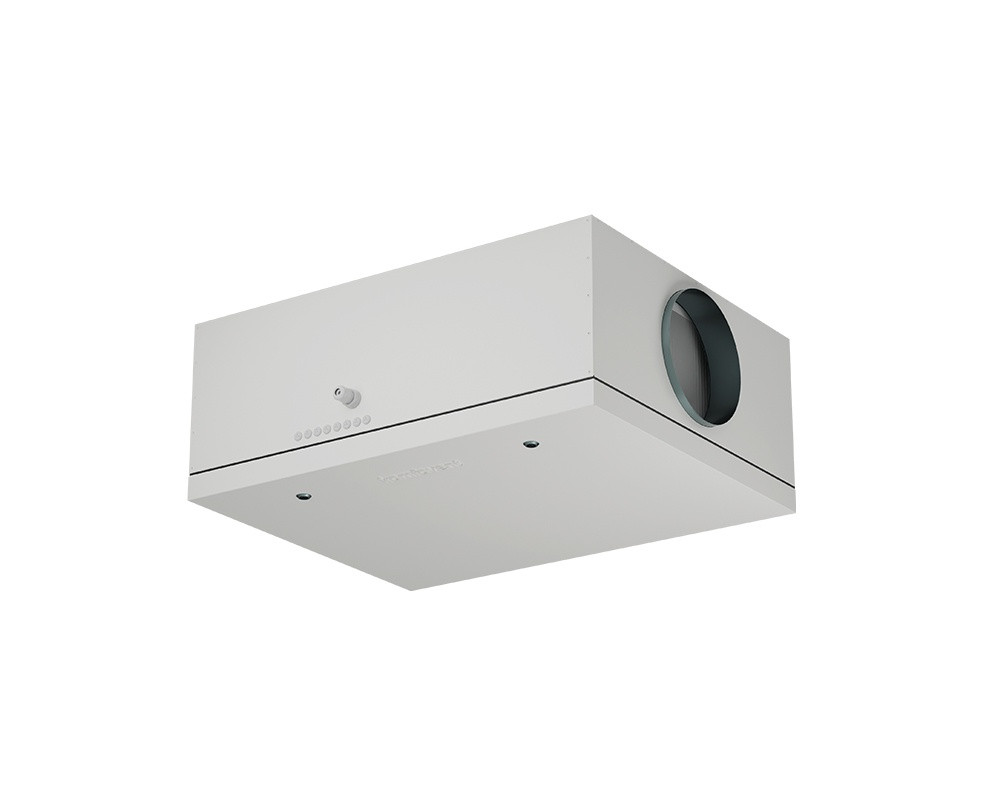

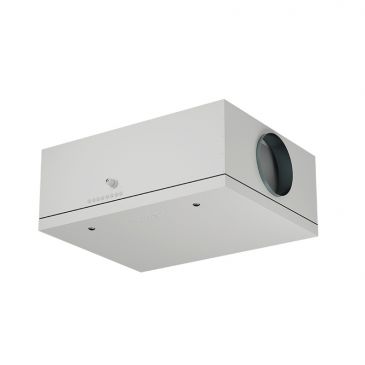

DOMEKT S 1000 F C5
- Max. průtok vzduchu: 1 000 m3/h
- Energetická třída: B
- Ohřev: volba mezi elektrickým (9 nebo 15 kW) a vodním ohřevem
- Instalace: jednoduchá instalace
- Regulace: integrovaný systém KOMFOVENT C5
Dokumentace:
Katalogový list DOMEKT S 1000 F
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud
Možnosti ovládání VZT jednotky

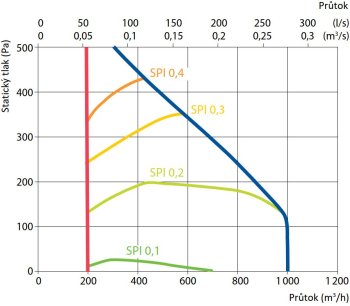

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 1000 |
| Hmotnost jednotky, kg | 46 |
| Rozměry jednotky (Š×V×H), mm | 893 × 350 × 700 |
| Rozměry filtrů (Š×V×H), mm | 558 × 287 × 46 |
| Napájení, V (S 1000 F-HE/9) | 400 |
| Napájení, V (S 1000 F-HE/15) | 400 |
| Napájení, V (S 1000 F-HW) | 230 |
| Maximální provozní proud, A (S 1000 F-HE/9) | 14,6 |
| Maximální provozní proud, A (S 1000 F-HE/15) | 23,3 |
| Maximální provozní proud, A (S 1000 F-HW) | 1,9 |
| Minimální prostor pro údržbu, mm | 400 |
| Akustický tlak LPA, dB(A) (3 m) | 42 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- DOMEKT C4, C5, C6 – instalační manuál
- Ovládací systém C5.1 – uživatelský manuál
- DOMEKT S 1000 F – schéma dílů a manuál pro recyklaci
- DOMEKT S 1000 F E – funkční schéma (el. ohřívač)
- DOMEKT S 1000 F W – funkční schéma (vodní ohřívač)
- DOMEKT S 1000 F E – schéma zapojení (el. ohřívač)
- DOMEKT S 1000 F W – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-250-LF24/CM24 |
| 2-cestný ventil | VVP47.15-2,5+SSP61 |
| Směšovací uzel | PPU-HW-3R-15-1,6-W2 |
| Přímý výparník | DCF-0,9-6 |
| Vodní chladič | DCW-0,9-6 |
