DOMEKT S 650 F C5

Charakteristika VZT jednotky
Přívodní VZT jednotka
E/3 - elektrický ohřívač 3 kW
E/6 - elektrický ohřívač 6 kW
Akustika: akustický tlak 43 dB(A) ve vzdálenosti 3 m

Energetické štítky:
DOMEKT S 650 F C8 – elektrický ohřívač 3 kW
DOMEKT S 650 F C8 – elektrický ohřívač 6 kW

Maximální průtok vzduchu: 642 m³/h

Řídicí systém: integrovaný systém KOMFOVENT C5

Dokumentace:
Katalogový list CF 200 F C8
Popis řídicího systému jednotek DOMEKT – KOMFOVENT C6, C6M, C8

Podklady pro projektanty:

2D model (DWG)
3D Revit model - el. ohřívač

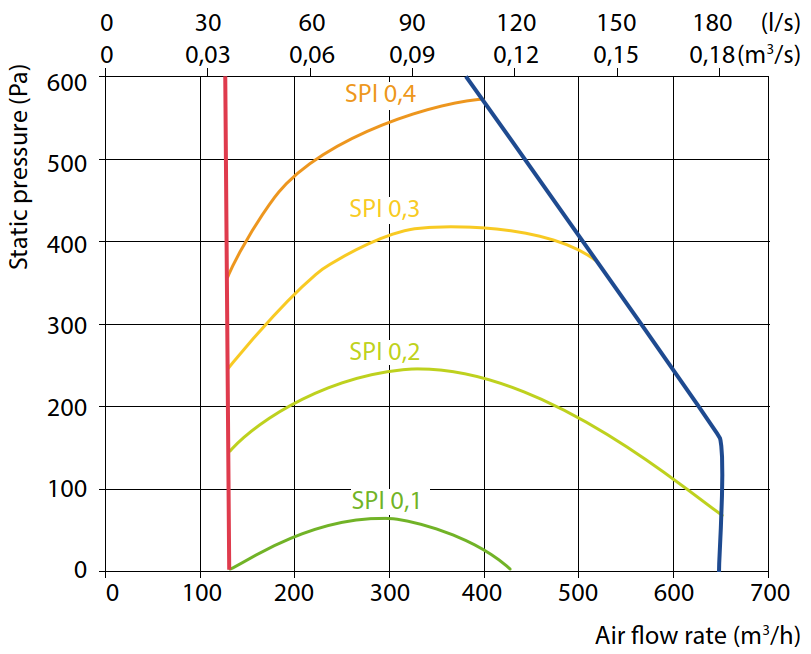

Výkonová charakteristika	Soubory ke stažení
	DOMEKT C5 – instalační manuál VERSO Standard C5.1 – uživatelský manuál DOMEKT S 650 F – schéma dílů a manuál pro recyklaci DOMEKT S 650 F – funkční schéma DOMEKT S 650 F – schéma zapojení í
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Možnosti ovládání VZT jednotky

Knihovna Loxone pro DOMEKT C8
Přímá integrace jednotky do systému Loxone.
Stáhnout oficiální knihovnu z Loxone Library.

Technické parametry
Maximální průtok vzduchu, m³/h	650
Hmotnost jednotky, kg	35
Rozměry jednotky (Š×V×H), mm	873 × 297 × 475
Rozměry filtrů (Š×V×H), mm	371 × 235 × 46
Napájení, V (S 650 F-HE/3)	230
Napájení, V (S 650 F-HE/6)	400
Maximální provozní proud, A (S 650 F-HE/3)	14,7
Maximální provozní proud, A (S 650 F-HE/6)	10,4
Minimální prostor pro údržbu, mm	400
Akustický tlak LPA, dB(A) (3 m)	43
Ovládací panel	C5.1

Příslušenství
Čidlo CO₂ – interiérové	NL-ECO-CO2	Čidlo CO₂ – kanálové	ADS-CO2-D
Čidlo RH – interiérové	NL-ECO-RH	Čidlo RH – kanálové	ADS-RH-D
Čidlo variabilního průtoku (VAV)	P2500 (SPM-55)	Uzavírací klapka	AGUJ-M-160-LF24/CM24
Bezdrátový router	Wi-R	Směšovací uzel	PPU-HW-3R-15-0,4-W2
Vodní chladič	DCW-0,7-5	Dvoucestný ventil (chladič)	VVP47.15-2,5+SSP61
