Čtyřhranné KVADRO

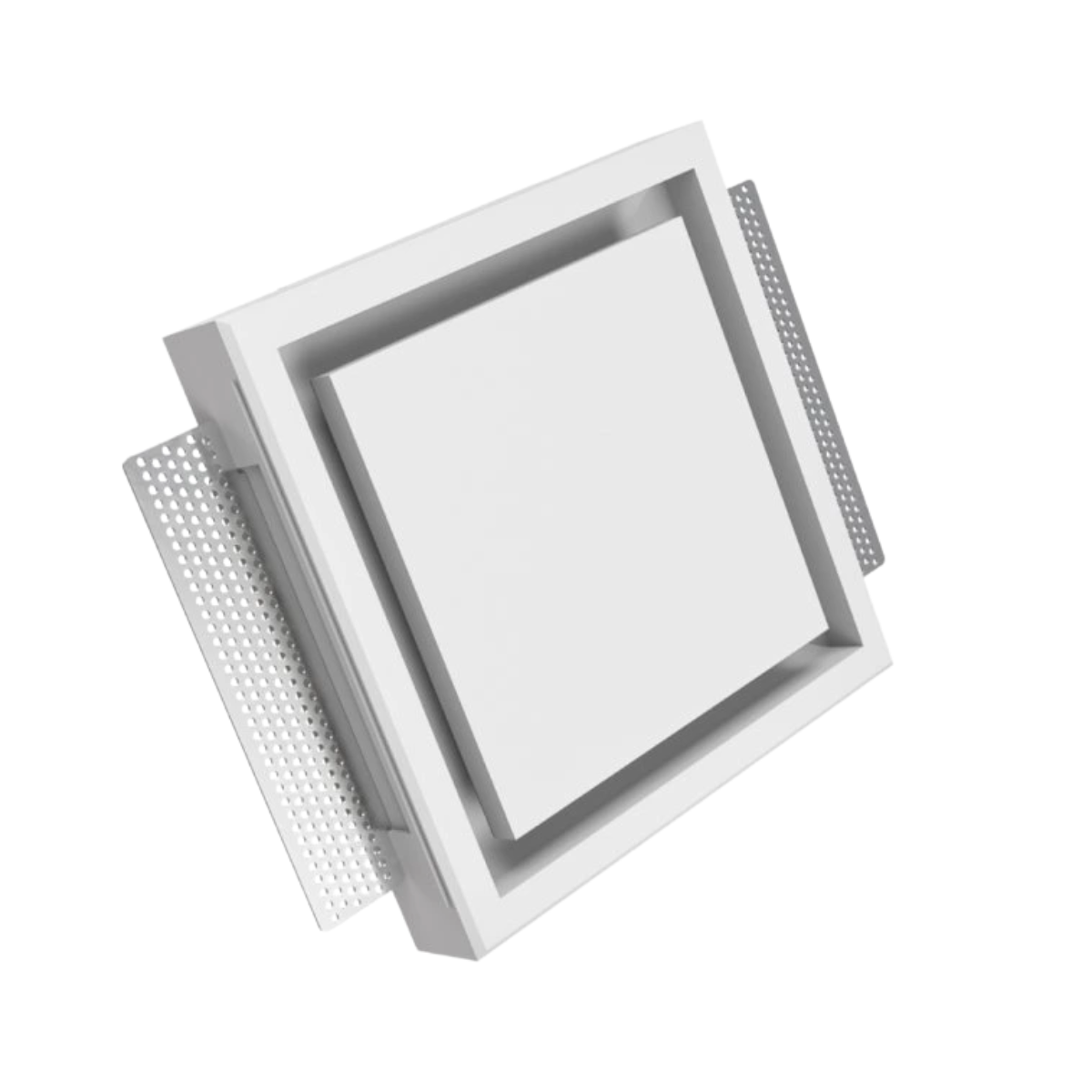

ERGOVENT KVADRO-100/125





- Dostupné pro potrubí o ⌀ 100 a 125 mm
- Barva bílá, materiál sádra (antistatický povrch)
- Čtyřhranný tvar, moderní design
- Určené pro přívod i odvod vzduchu
- Možnost regulace průtoku
- Lze přetřít s barvou stropu
- Snadná montáž do SDK podhledů nebo stěn
- Vhodné pro obytné i komerční prostory






Zajímá Vás cena designových ventilů KVADRO 100/125?
Přihlašte se prosím do B2B zóny nebo nás kontaktujte e-mailem

Novinka pro koncové zákazníky
Produkty značky ERGOVENT nyní můžete zakoupit přímo na našem novém e-shopu ergoventcz.cz. Prohlédněte si širokou nabídku designových ventilů a difuzorů a objednávejte jednoduše online!

Hlavní výhody talířových ventilů ERGOVENT KVADRO

Moderní design
Umožňuje instalaci do sádrokartonových podhledů nebo stěn bez jakýchkoliv rámečků. Po natření barvou stropu dokonale splyne s okolním interiérem. Viditelná zůstává pouze štěrbina umožňující plynulé proudění vzduchu aerodynamicky tvarovaným tělem ventilu.
Snadná montáž
Talířové ventily je možné připojit k systému nuceného větrání všemi standardními způsoby (plenum box, flexibilní potrubí nebo přímo na SPIRO potrubí). Ventil je připraven k  instalaci do desek s libovolnou tloušťkou. Připojovací průměry 100 a 125 mm.
Vysoká kvalita zpracování
Přesné a odolné tělo difuzoru ze sádry. Silné magnetické držáky pevně držící středovou desku. Nastavitelné fixační přírubu pro sádrokartonové desky libovolné tloušťky. Speciálně tvarovaná hrana pro snadné spojení s deskou. Aerodynamický tvar.

Rozměry KVADRO-100/KVADRO-125

Technické parametry KVADRO-100



Technické parametry KVADRO-125

Rychlosti průtoku vzduchu KVADRO-100/KVADRO-125

Instalace talířových ventilů ERGOVENT KVADRO

Základní montážní postupy a přípravné práce
Talířové ventily ERGOVENT KVADRO lze snadno připojit k jakémukoli standardnímu potrubnímu systému o průměru 100 mm, 125 mm nebo 160 mm.
V případě použití SPIRO potrubí lze anemostat připojit přímo do potrubí za tvarovku. Další variantou je použití flexibilního potrubí.

V případě instalace do systému z flexibilního plastového potrubí 75 nebo 90 mm jsou difuzory instalovány do standardních plenum boxů. Variantou může být použití plenum boxu ERGOVENT s nízkou připojovací výškou.

Talířové ventily se vyrábějí se standardními průměry připojení: 100 mm, 125 mm a 160 mm.

Základní rozměry nezbytné pro úspěšnou instalaci

SPIRO potrubí - přímá instalace SPIRO potrubí - instlace přes flexibílní potrubí

FLEXI systém 75/90 mm
Připojení do standardního plenum boxu

FLEXI systém 75 mm
Připojení do plenum boxu EGROVENT

Způsoby instalace

Podrobný instalační manuál ke stažení

Přímé připojení do SPIRO potrubí



Přímé připojení do SPIRO potrubí s použitím flexibilního doměru


Připojení do plenum boxu před zákrytem sádrokartonovými deskami


Připojení do plenum boxu po zákrytu sádrokartonovými deskami
