LINEO PRO PUZZLE CONDI 3S 1000/160 mm

Průměr připojení: 160 mm
Délka difuzoru: 1000 mm
Materiál: polyuteran
Hmotnost: 10,12 kg
Rozměry balení (dxšxv): 1113x340x298 mm

Charakteristika
- pro přívod i odtah
- integrovaná regulační/tlumící vložka
- možnost regulace průtoku
- bez viditelného rámečku
- kompaktibilní připojení: SPIRO potrubí, plenum box, flexibilní potrubí

Dokumentace:
Technický list LINEO PRO PUZZLE 2S 1000/160
Instalační manuál

Podklady pro projektanty:
LINEO PRO PUZZLE 2S 1000/160 BIM/CAD soubory
Fotografie LINEO PRO PUZZLE 2S 100 0/160

Cena a objednání

Zajímá Vás cena designových ventilů ERGOVENT LINEO?
Přihlašte se prosím do B2B zóny nebo nás kontaktujte e-mailem.

Produkty značky ERGOVENT můžete zakoupit přímo na e-shopu ergoventcz.cz. Prohlédněte si širokou nabídku designových ventilů a difuzorů a objednávejte jednoduše online.

Popis produktu

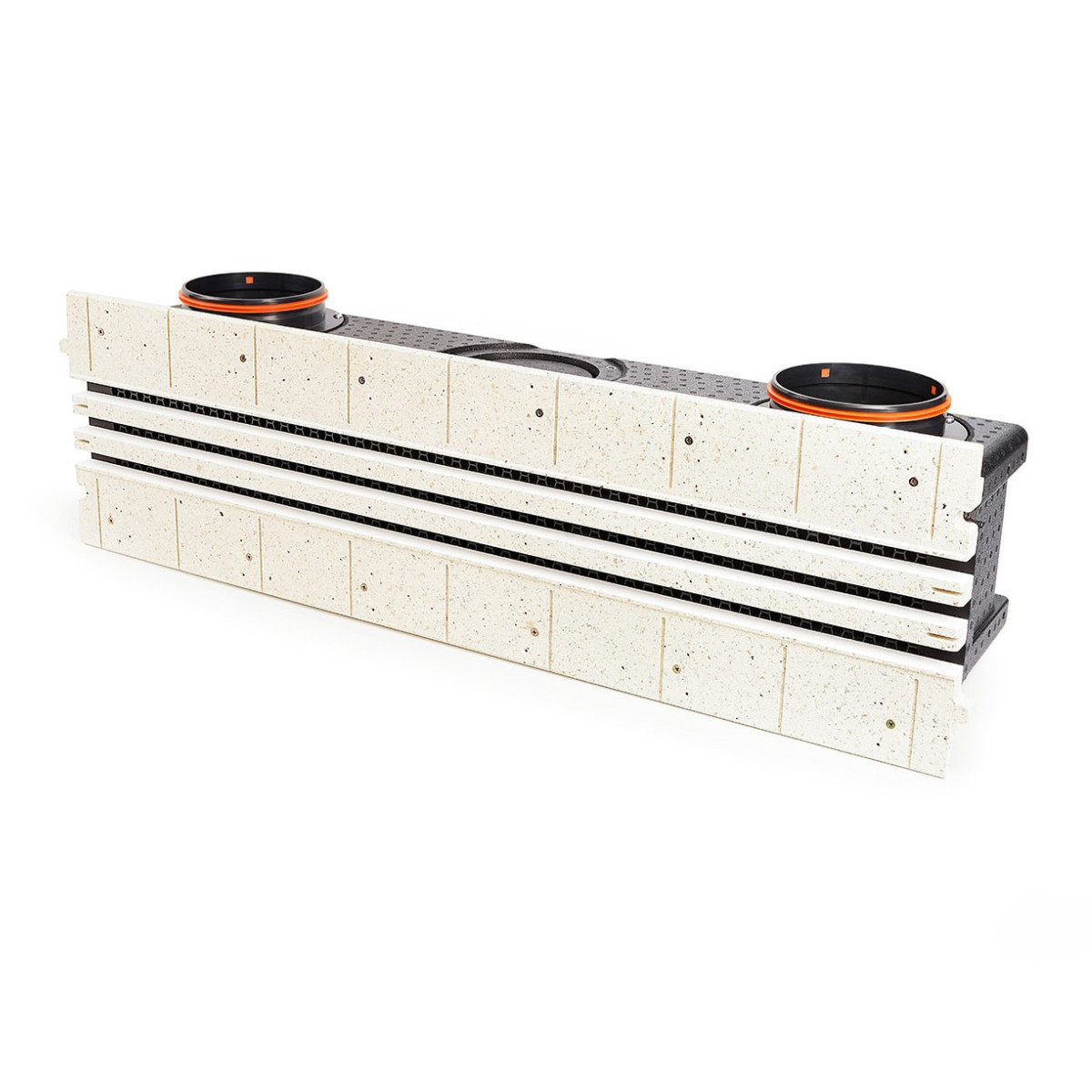

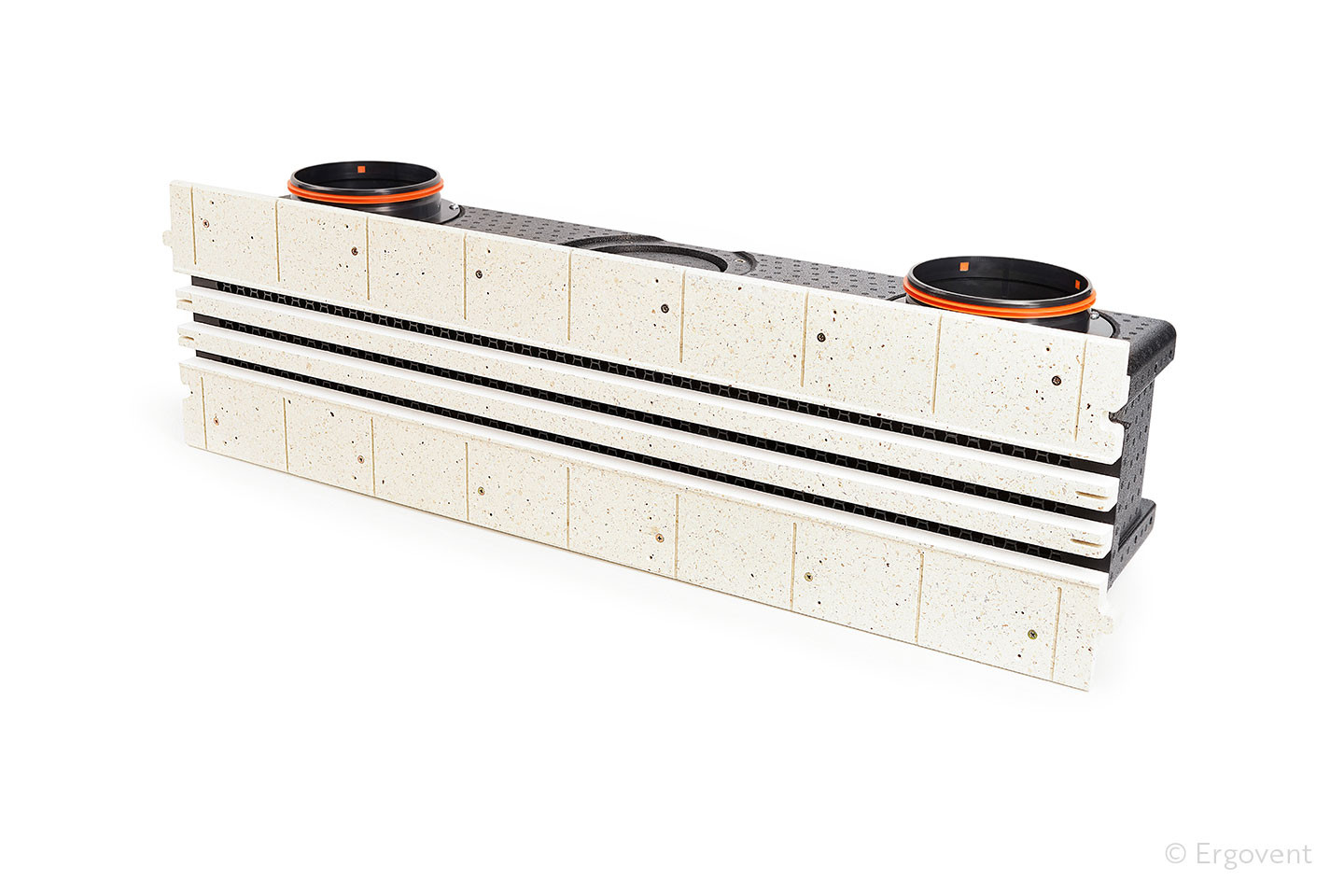

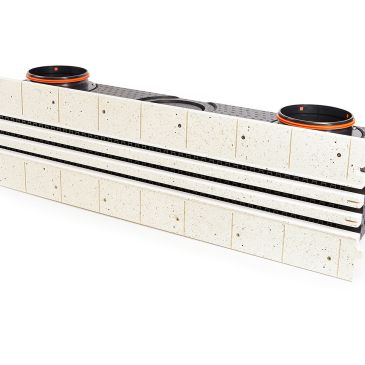

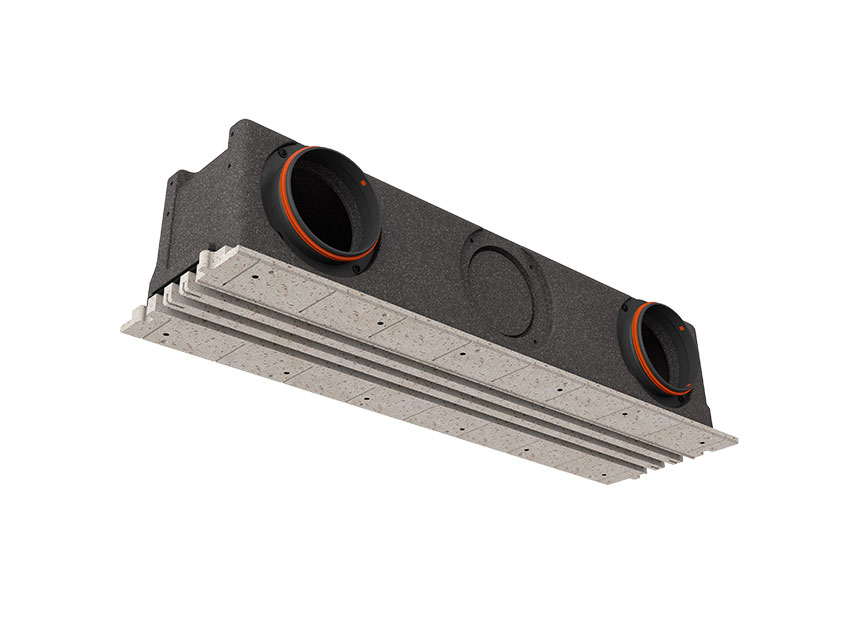

ERGOVENT LINEO PRO PUZZLE CONDI 3S 1000/160 je vysoce výkonný bezrámečkový lineární difuzor navržený pro klimatizační i ventilace systémy s velkými průtoky. Díky třem paralelním štěrbinám (3S) poskytuje tento difuzor širokou a rovnoměrnou distribuci vzduchu v prostoru a zároveň zachovává minimalistický architektonický detail.

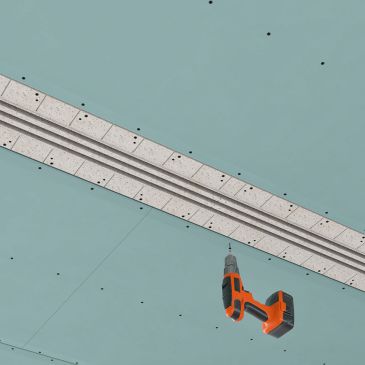

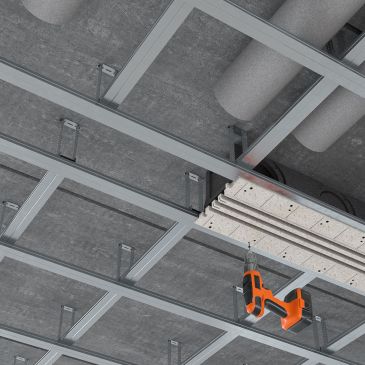

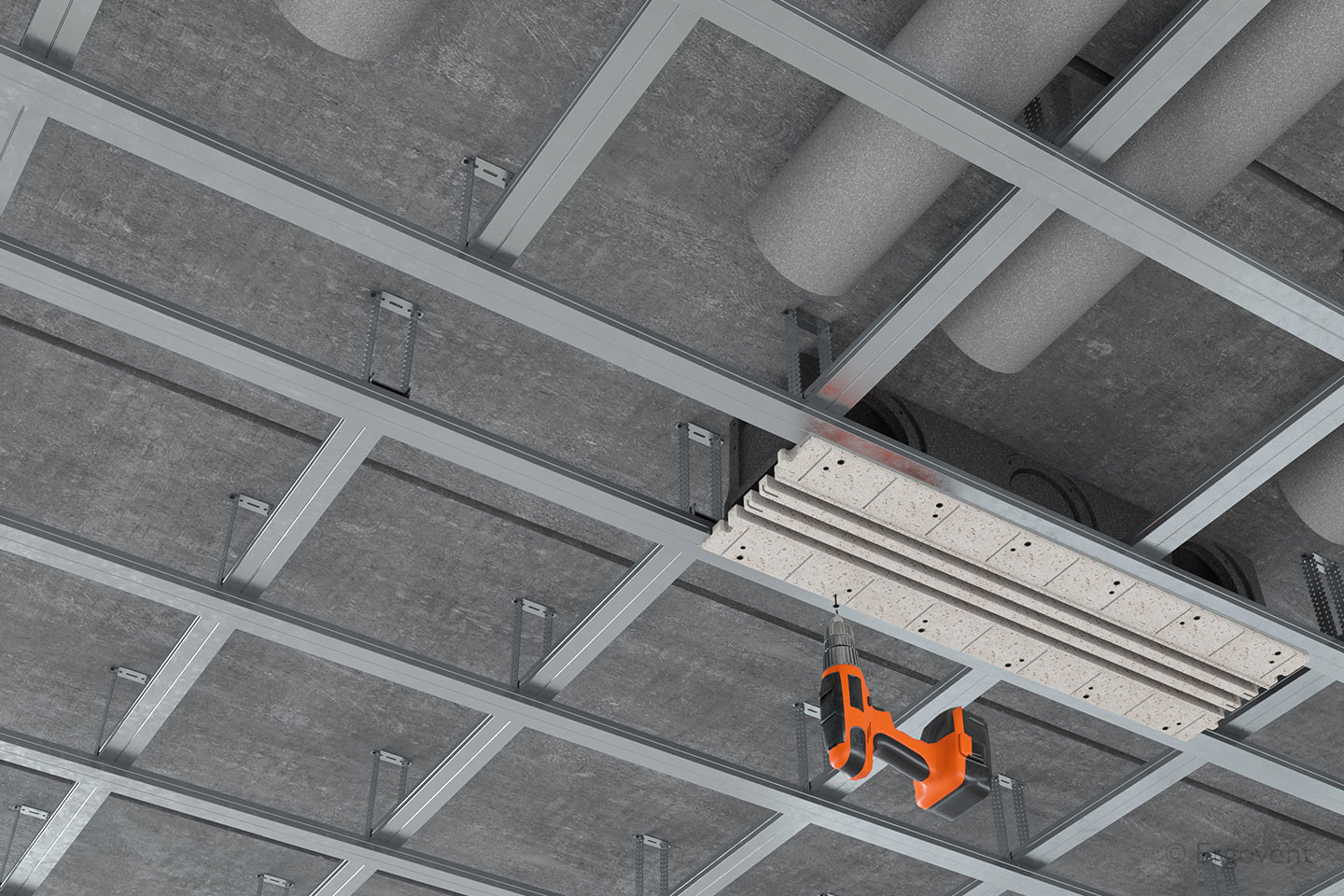

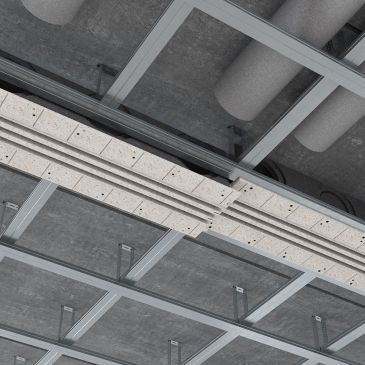

Difuzor je určen pro zapuštěnou montáž do sádrokartonového podhledu nebo stěny. Po dokončení instalace a přetření barvou povrchu vizuálně splyne s interiérem – zůstávají viditelné pouze tři jemné lineární štěrbiny o délce 1000 mm.

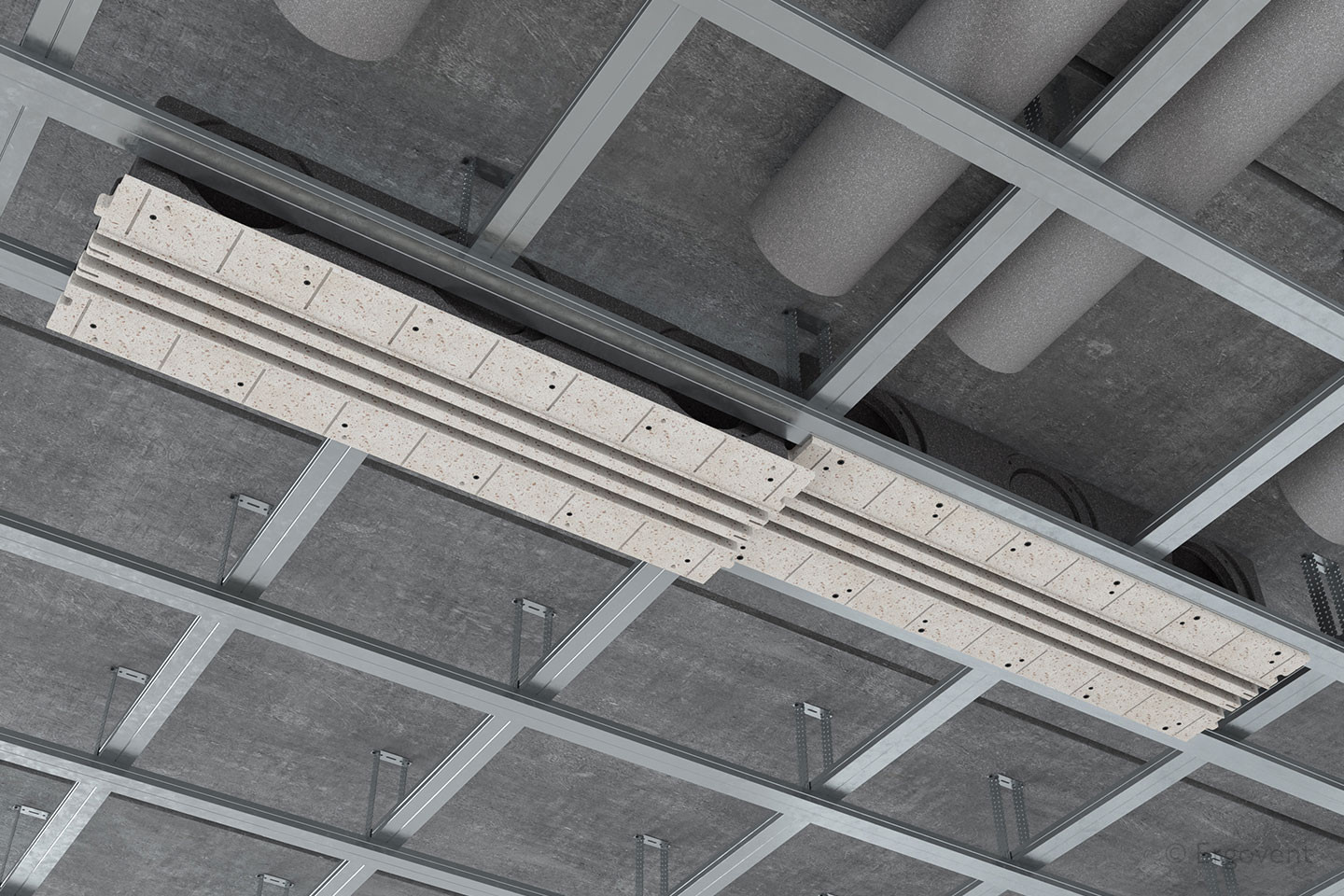

Varianta PUZZLE CONDI 3S využívá technologii PUZZLE LOCK, která umožňuje rychlé a přesné spojování jednotlivých segmentů do delších linií podle návrhu VZT tras. Difuzor je konstrukčně optimalizován pro vysoké průtoky vzduchu, které jsou typické zejména pro klimatizační aplikace s až ⌀ 160 mm připojením.

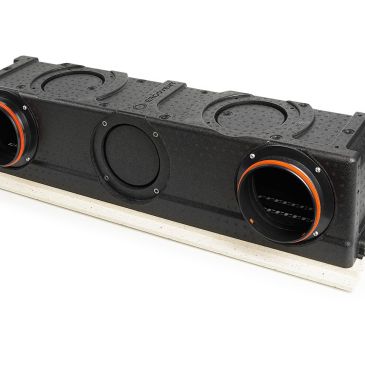

Krabice pro připojení potrubí je vyrobena z EPP materiálu s vysokou tepelnou odolností a veškeré kovové komponenty jsou izolovány pro minimalizaci kondenzace a tepelných ztrát. Aerodynamicky optimalizovaná konstrukce přispívá k tichému a plynulému proudění bez nežádoucích turbulencí, což zvyšuje komfort v interiéru i při vysokých výkonech.

Rozměry – LINEO PRO PUZZLE 2S 1000/160

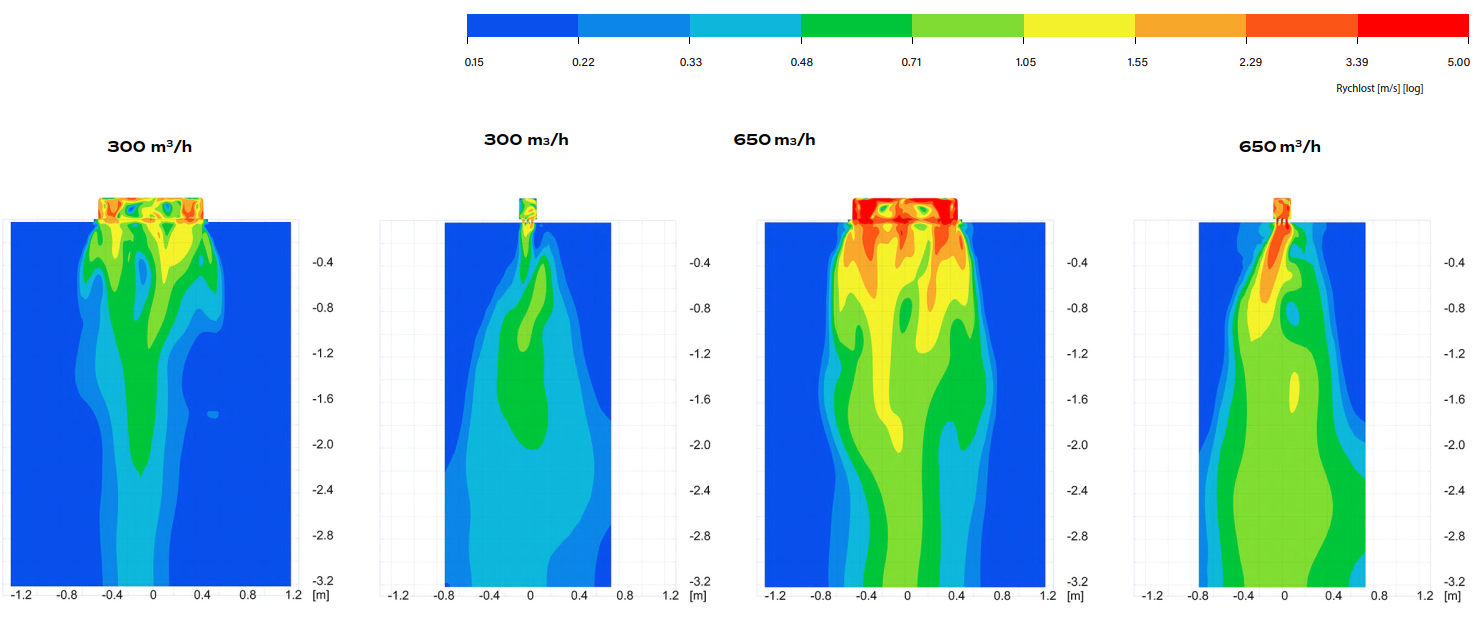

Výkonové parametry

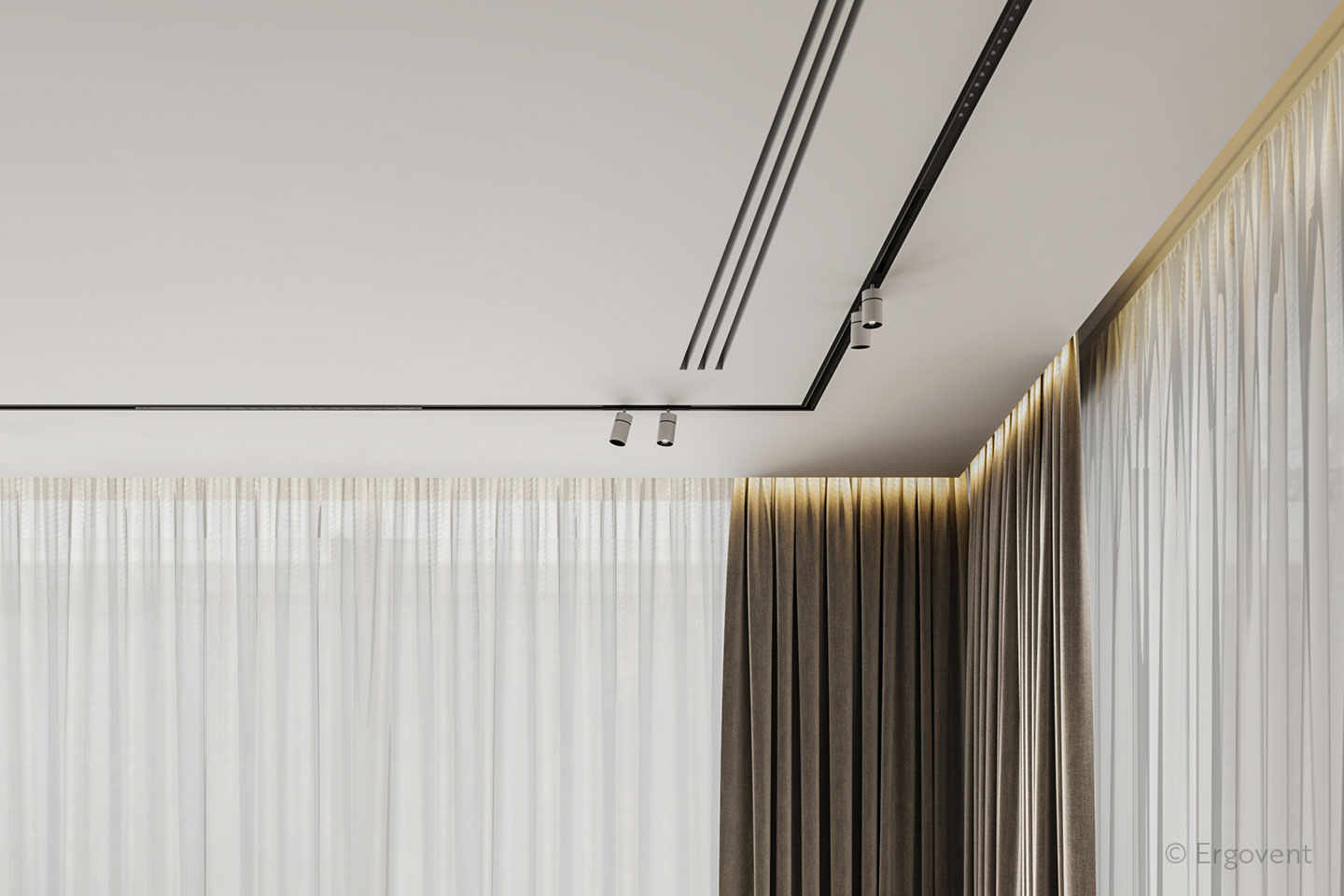

Vzhled v interiéru

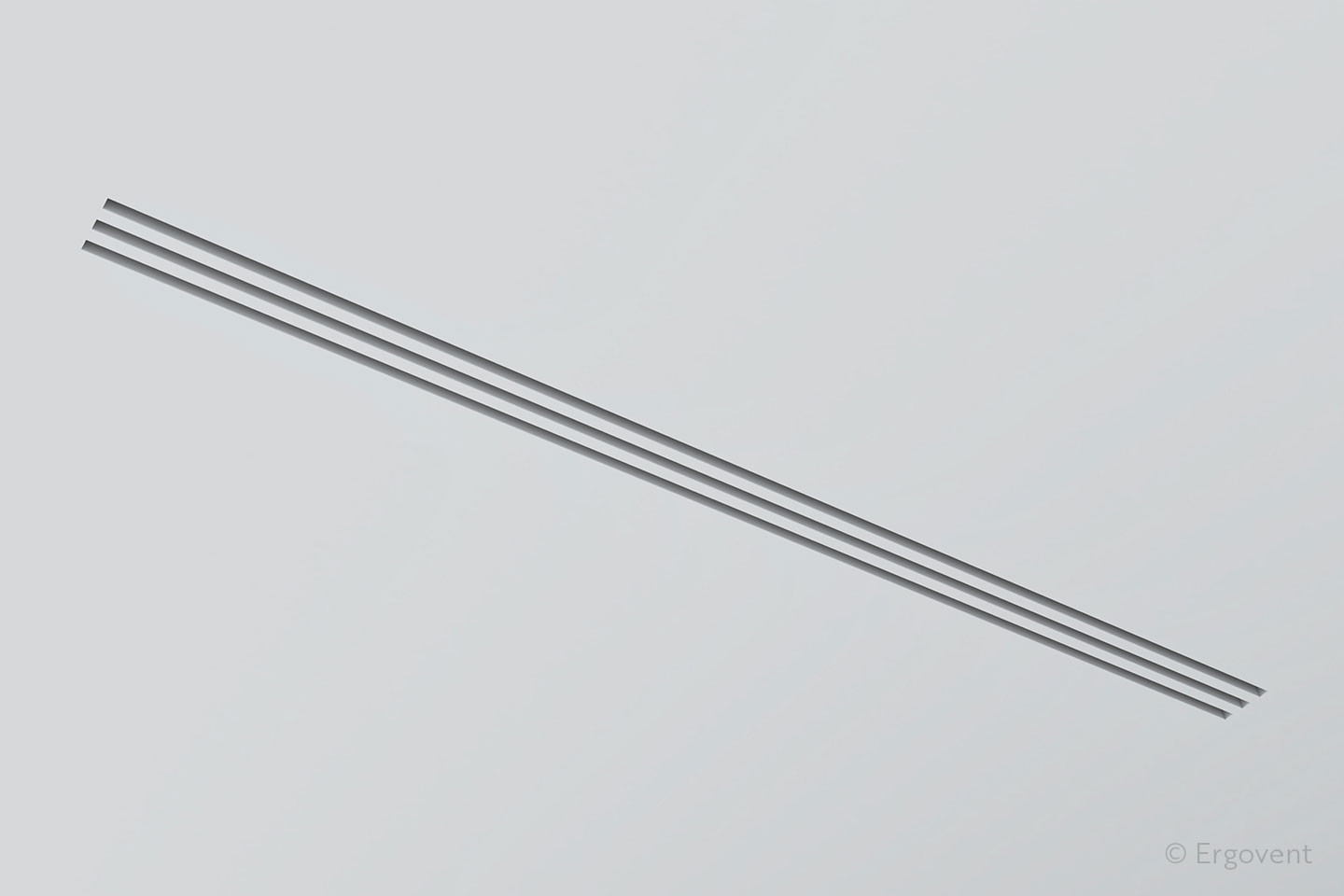

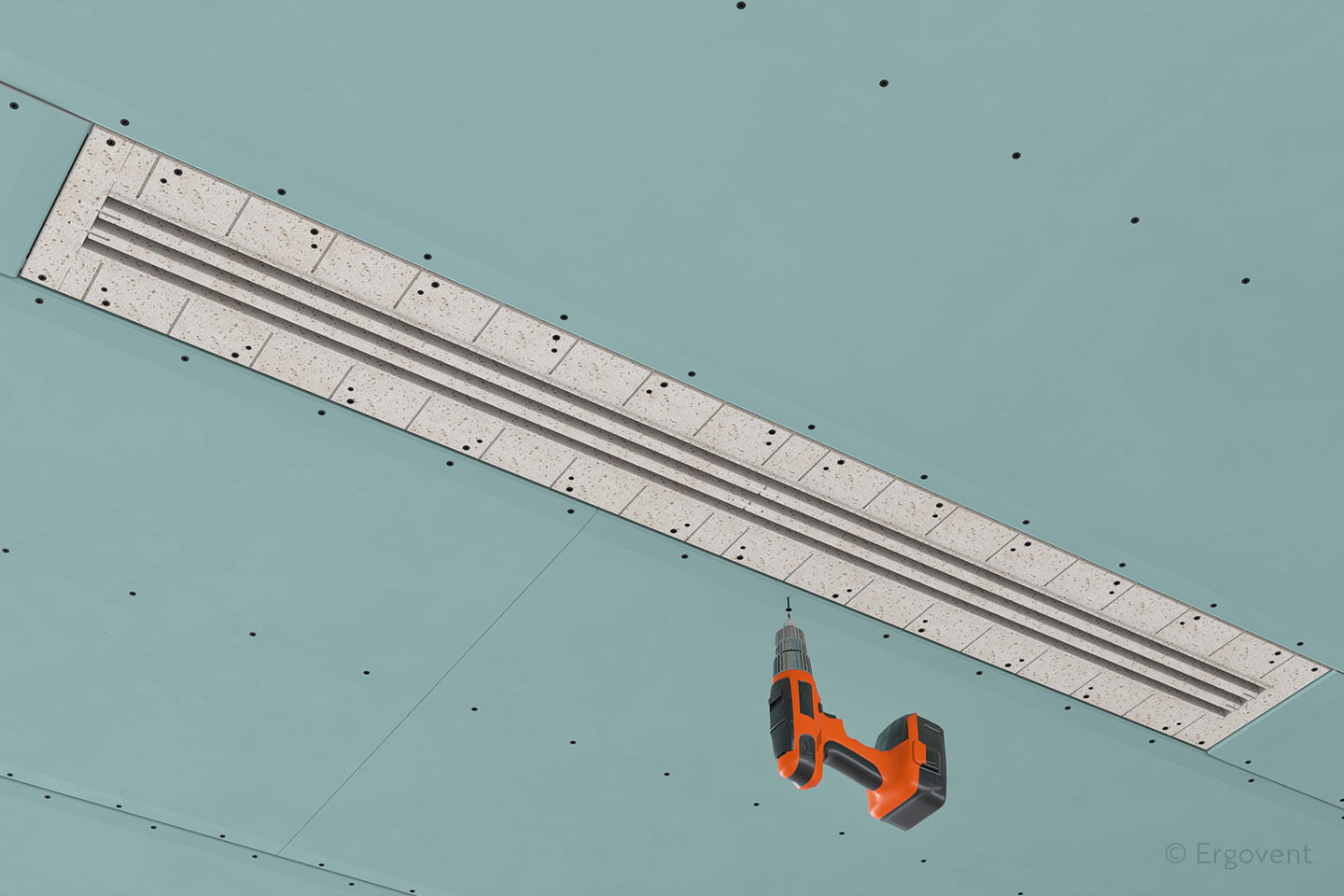

Bezrámečkové (zapuštěné) provedení umožňuje instalaci do SDK. Po přetření barvou stropu či stěny ventil vizuálně splyne s povrchem a v prostoru zůstává jen jemná štěrbina pro proudění vzduchu.

Možnosti instalace dle připojení k VZT potrubí
