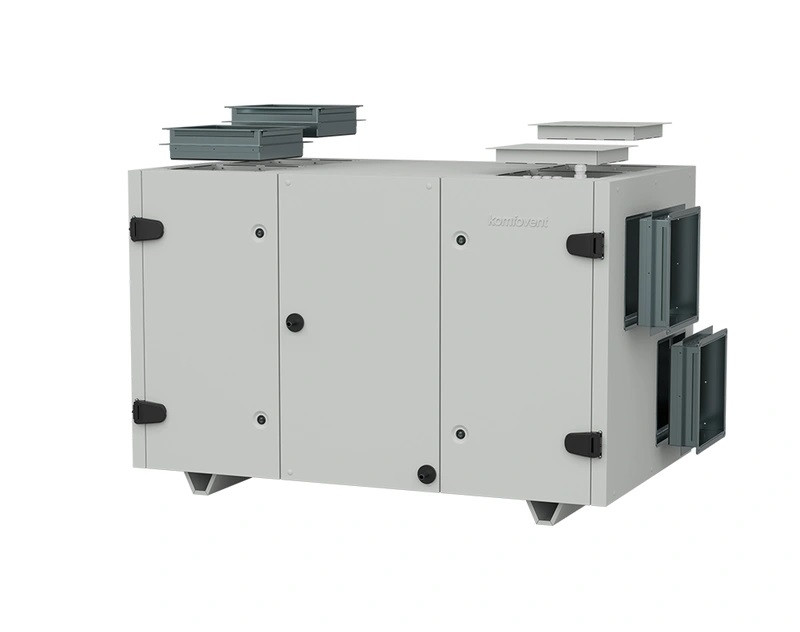

RHP 1200 U
- Průtok vzduchu (nominální): 1300 m3/h
- Funkce: kompletní řešení vnitřního klimatu (větrání, ZZT, chlazení, topení)
- Plug and Play: jednotka je naplněna chladivem již ve výrobě
- Řídicí systém: integrovaný systém regulace KOMFOVENT C5
- Variabilita připojení: 16 variant připojení k potrubí
Dokumentace:
Katalogový list RHP 1200 U
Popis řídicího systému jednotek RHP – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
3D Revit model – el. ohřev
BIM model na MagiCAD cloud

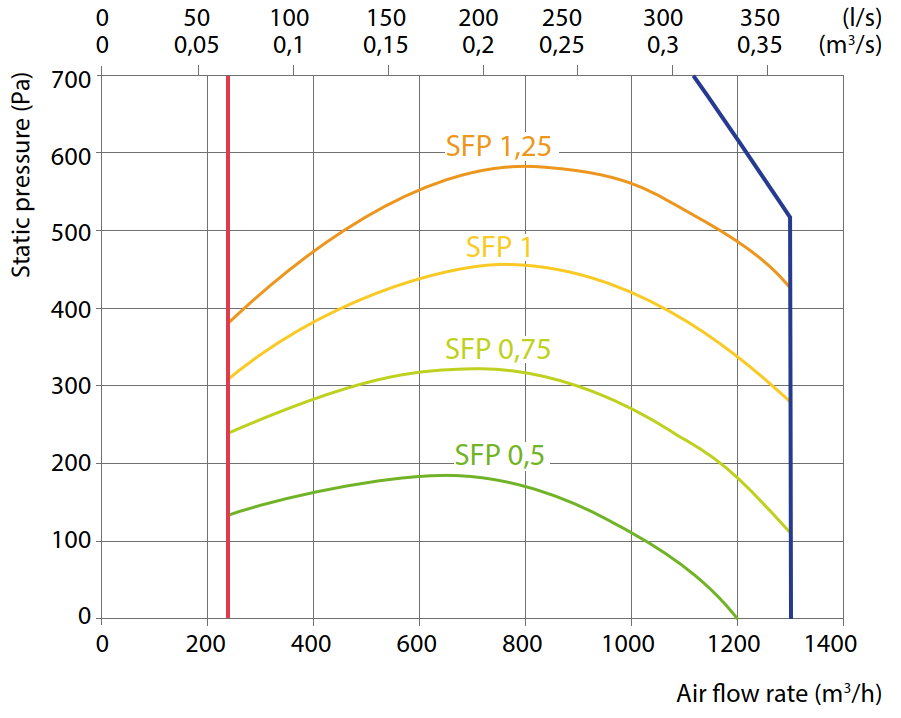

Výkonová charakteristika
Aktuální technické parametry VZT jednotek RHP jsou k dispozici v návrhovém programu. Návrhový program – stáhnout
Technické parametry
| Nominální průtok vzduchu, m3/h | 1300 |
| Hmotnost jednotky, kg | 270 |
| Rozměry jednotky (Š × V × H), mm | 1505 × 905 × 905 |
| Rozměry filtrů (Š × V × H), mm | 805 × 400 × 46 |
| Napájení, V | 3~400 |
| Maximální provozní proud, A | 12,2 |
| Chladivo R134, kg | 3,4 |
| Minimální prostor pro údržbu, mm | 800 |
| Akustický tlak LpA, dB(A) (3 m) | 43 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- RHP C5.1 – uživatelský manuál
- RHP 1200 U – schéma dílů a manuál pro recyklaci
- RHP 1200 U – funkční schéma
- RHP 1200 U – schéma zapojení
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | SRU-M-300x300-LF24/CM24 |
