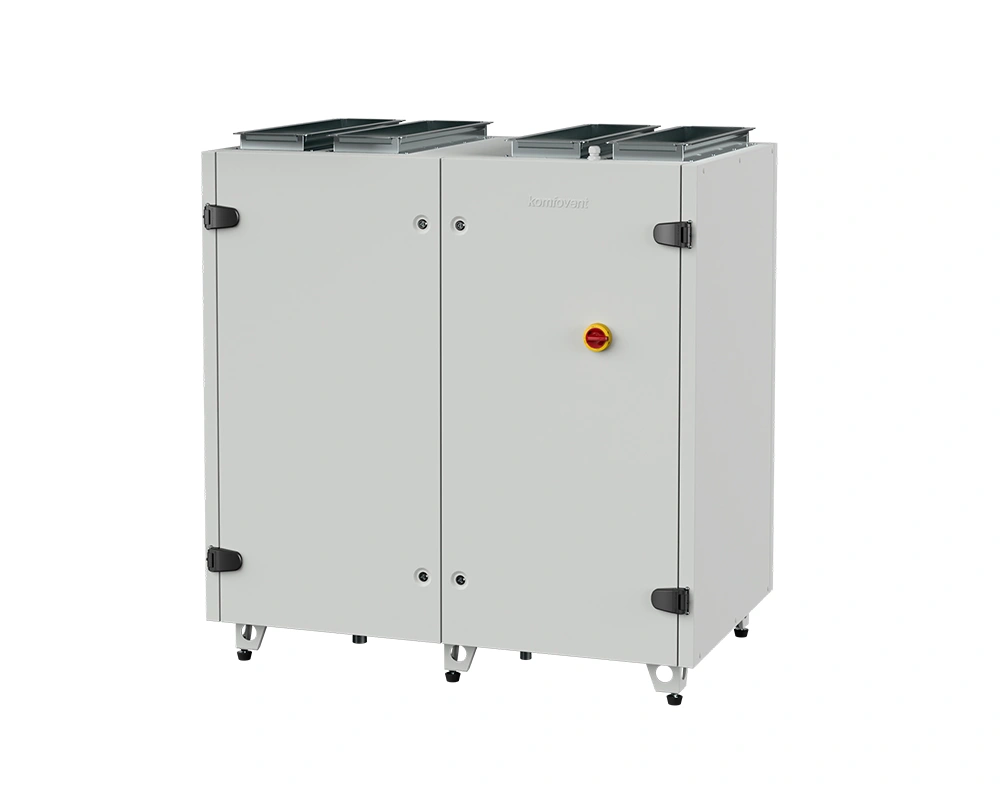

RHP 2500 V C5
- Průtok vzduchu (nominální): 2500 m3/h
- Funkce: kompletní řešení vnitřního klimatu (větrání, ZZT, dochlazování, dohřev)
- Plug and Play: jednotka je naplněna chladivem již ve výrobě
- Řídicí systém: C5 Smart Control
- Kompresor: dvourotorový invertorový kompresor – minimální spotřeba energie a nízká hlučnost
- Vlhkost: odvlhčování v létě a regenerace vlhkosti v zimě
- Účinnost: maximální účinnost při vytápění i chlazení
- Regulace: přesná regulace nastavené teploty
Dokumentace:
Katalogový list RHP 2500 V C5
Popis řídicího systému jednotek RHP – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
3D Revit model – el. ohřev
BIM model na MagiCAD cloud

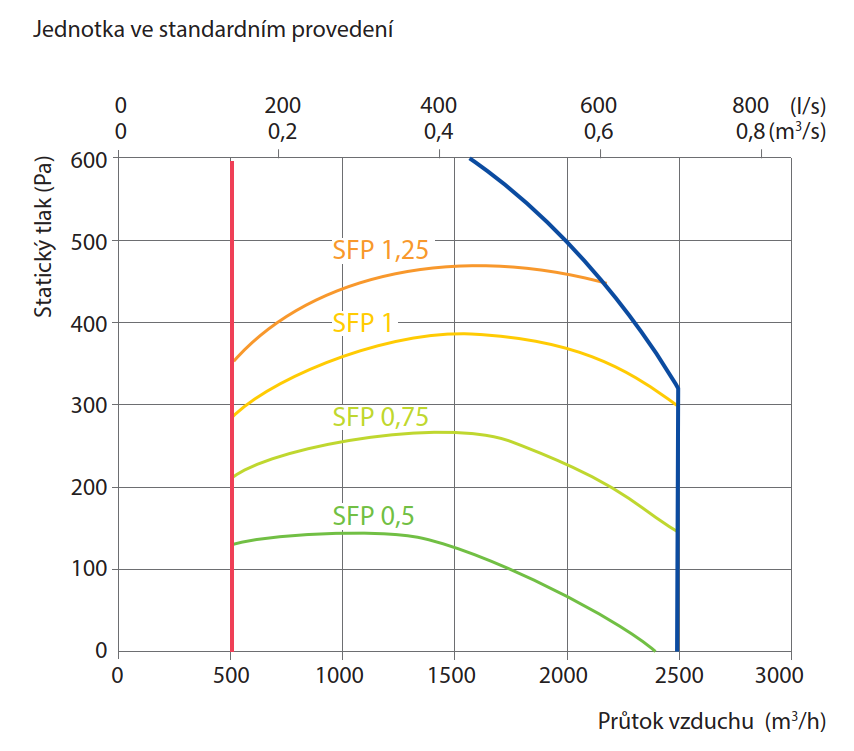

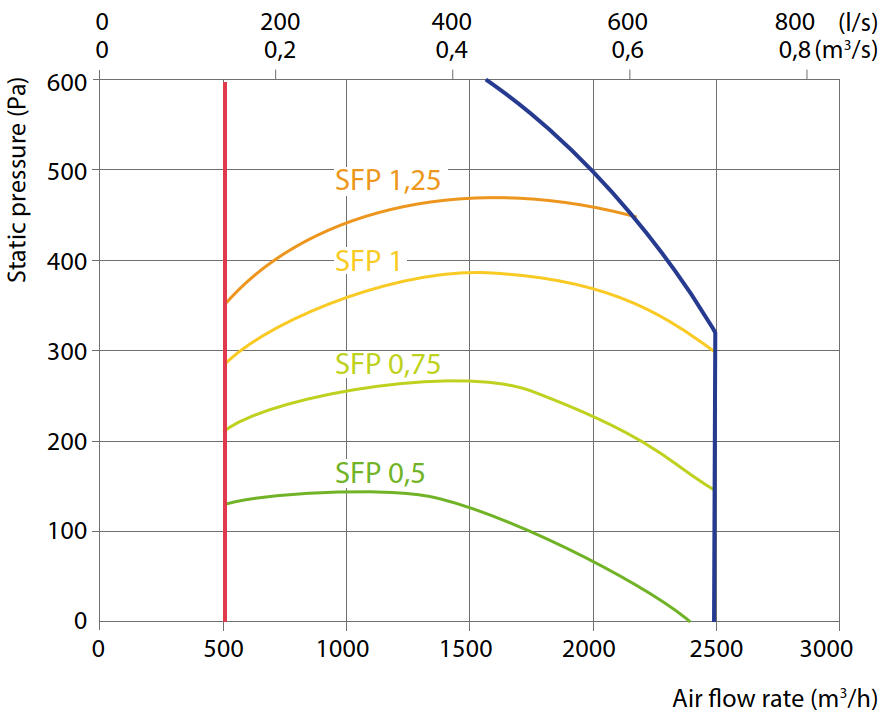

Výkonová charakteristika
Aktuální technické parametry VZT jednotek RHP jsou k dispozici v návrhovém programu. Návrhový program – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 2500 |
| Hmotnost jednotky, kg | 346 |
| Rozměry jednotky (Š × V × H), mm | 940 × 1585 × 1500 |
| Rozměry filtrů (Š × V × H), mm | 840 × 420 × 92 |
| Napájení, V | 3~400 |
| Maximální provozní proud, A | 19,2 |
| Minimální prostor pro údržbu, mm | 840 |
| Akustický tlak LpA, dB(A) (3 m) | 34 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- RHP C5.1 – uživatelský manuál
- RHP 2500 V C5 – schéma dílů a manuál pro recyklaci
- RHP 2500 V C5 – funkční schéma
- RHP 2500 V C5 – schéma zapojení
Příslušenství
| Filtry | 840 × 420 × 92 ePM1 60 (F7) 840 × 420 × 92 ePM10 50 (M5) |
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Ovládací panel | C5.1 |
| Dálkové ovládání intenzity jednotky (OVR) | DTV-500 |
| Tlumič hluku | ODA/EHA – STS-12Z6M6-800-200-700-S SUP/ETA – STS-IPLQIB-800-200-1250-S |
| Směšovací uzel | PPU-HW-3R-25-6.3-W3 |
| Klapka se servopohonem | SRU-M-750x200 + LF24/LM24 |
