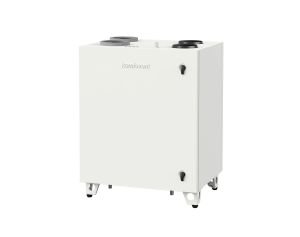

RHP 450 V C5
- Průtok vzduchu (nominální): 450 m3/h
- Funkce: kompletní řešení vnitřního klimatu (větrání, ZZT, chlazení, topení)
- Plug and Play: jednotka je naplněna chladivem již ve výrobě
- Řídicí systém: integrovaný systém regulace KOMFOVENT C5
Dokumentace:
Katalogový list RHP 450 V C5
Popis řídicího systému jednotek RHP – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
3D Revit model – el. ohřev
BIM model na MagiCAD cloud

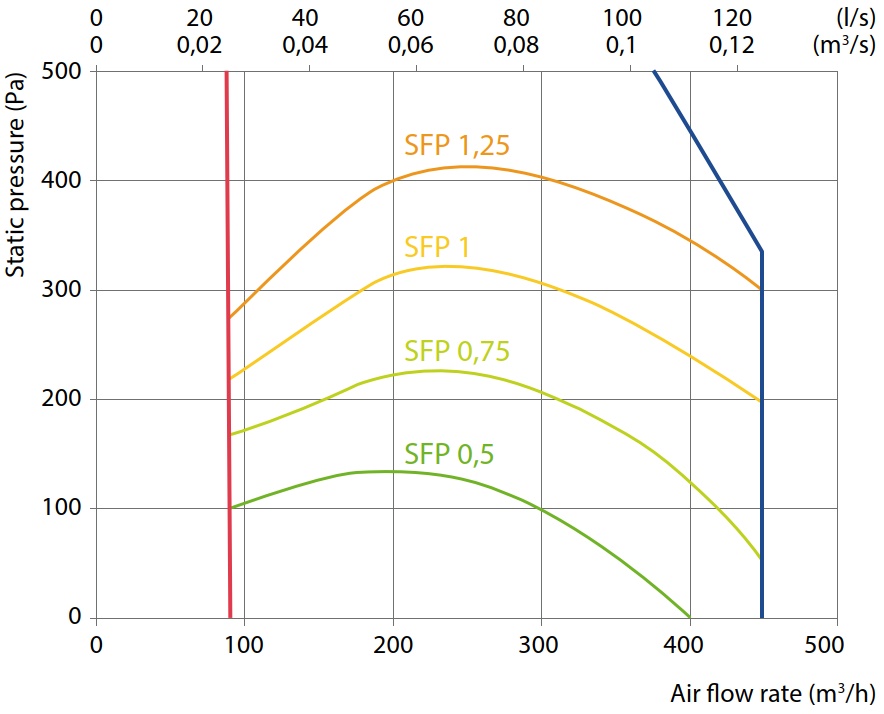

Výkonová charakteristika
Aktuální technické parametry VZT jednotek RHP jsou k dispozici v návrhovém programu. Návrhový program – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 450 |
| Hmotnost jednotky, kg | 121 |
| Rozměry jednotky (Š × V × H), mm | 645 × 1050 × 830 |
| Rozměry filtrů (Š × V × H), mm | 540 × 185 × 46 |
| Napájení, V | 1~230 |
| Maximální provozní proud, A | 10,8 |
| Chladivo R134, kg | 1,1 |
| Minimální prostor pro údržbu, mm | 700 |
| Akustický tlak LpA, dB(A) (3 m) | 43 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- RHP C5.1 – uživatelský manuál
- RHP 450 V C5 – schéma dílů a manuál pro recyklaci
- RHP 450 V C5 – funkční schéma
- RHP 450 V C5 – schéma zapojení
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160-LF24/CM24 |
