VERSO CF 1300 F C5

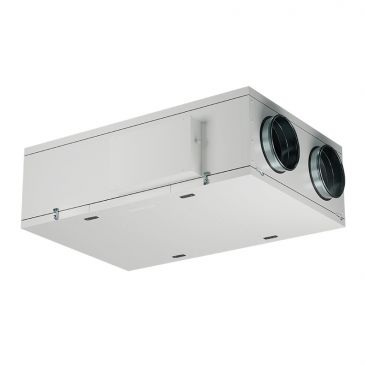

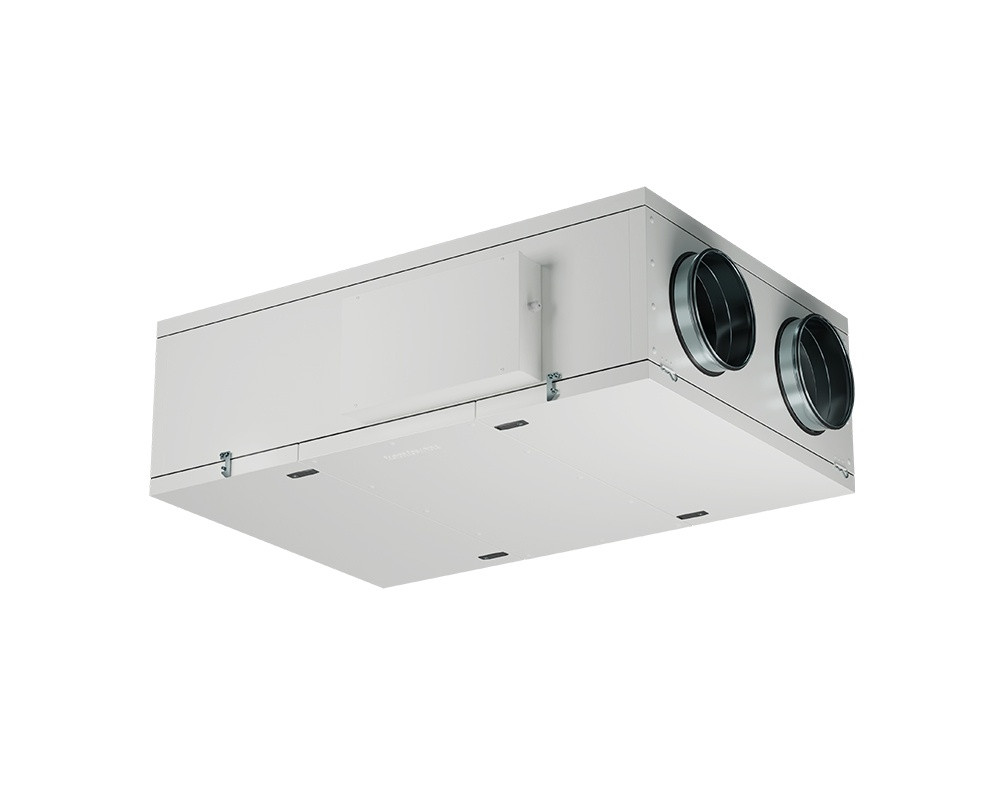

Varianty provedení VZT jednotky
F - podstropní provedení
FS - podstropní provedení s ližinami
(bezpantové revizní kryty a ližiny k zasunutí revizního krytu pod VZT jednotku)
F-E - vestavěný elektrický ohřívač
F-W/DH - externí vodní ohřívač (ohřívač je nutné objednat samostatně)
Katalogový list CF 1300 F
Popis řídícího systému jednotek VERSO - KOMFOVENT C5
Možnosti ovládání VZT jednotky

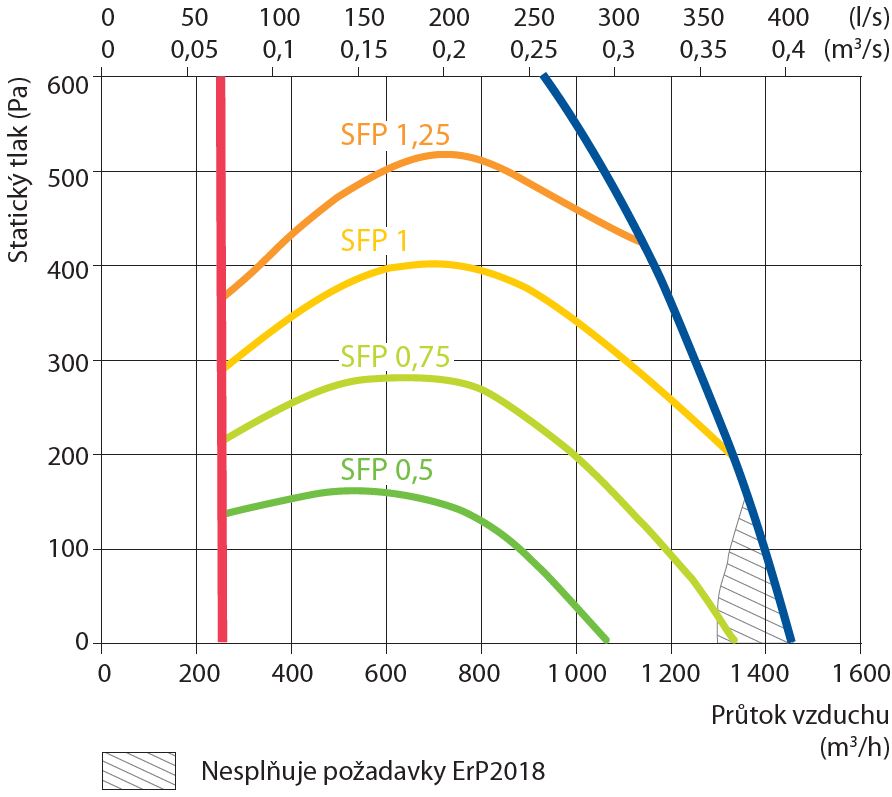

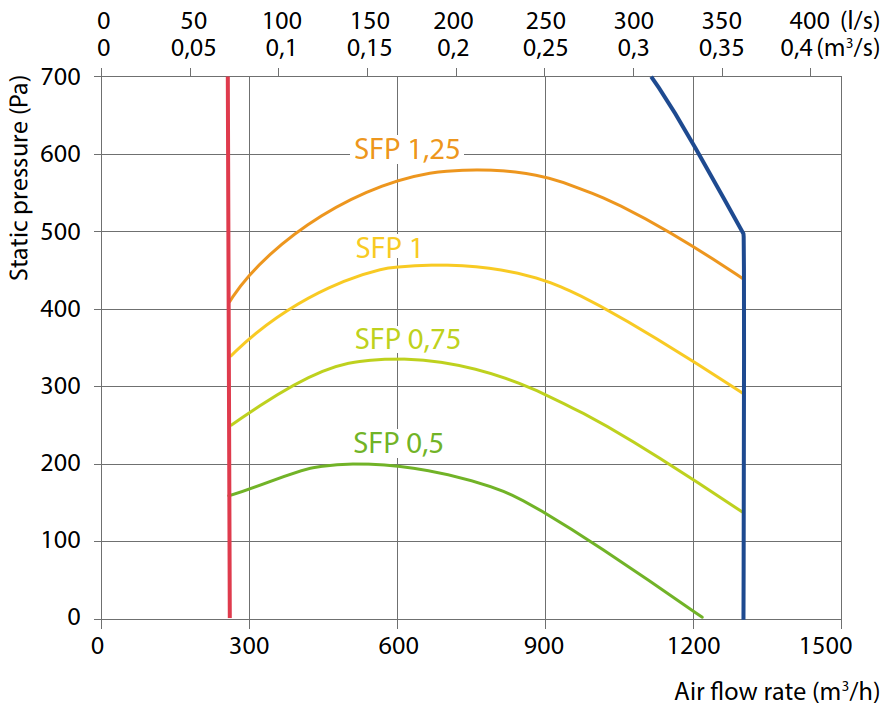

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout
Technické parametry
| Nominální průtok vzduchu dle ErP 2018, m3/h | 1317 | ||
|---|---|---|---|
| Tloušťka panelu, mm | 50 | ||
| Hmotnost jednotky, kg | 175 | ||
| Rozměry jednotky ŠxVxH, mm | 1650x527x1210 | ||
| Rozměry filtrů ŠxVxH, mm | 550x420x46 | ||
| Napájení (HW), V | 230 | ||
| Napájení (HE), V | 400 | ||
| Maximální provozní proud (HW), A | 5,5 | ||
| Maximální provozní proud (HE), A | 11,7 | ||
| Výkon elektrického ohřívače (HE), kW | 4,5 | ||
| Minimální prostor pro údržbu, mm | 400 | ||
| Akustický tlak do okolí, dB(A) | 48 | ||
| Ovládací panel | C5.1 | ||
Soubory ke stažení
VERSO C5 instalační manuál
VERSO C5 uživatelský manuál
VERSO CF 1300 F - výkres dwg
VERSO CF 1300 F - 3D Revit model (horizontální + el. ohřev)
VERSO CF 1300 F - 3D Revit model (horizontální + vodní ohřev)
VERSO CF 1300 F schéma dílů a manuál pro recyklaci
VERSO CF 1300 F - funkční schéma
VERSO CF 1300 F - schéma zapojení (el. ohřívač)
VERSO CF 1300 F - schéma zapojení (vodní ohřívač)
