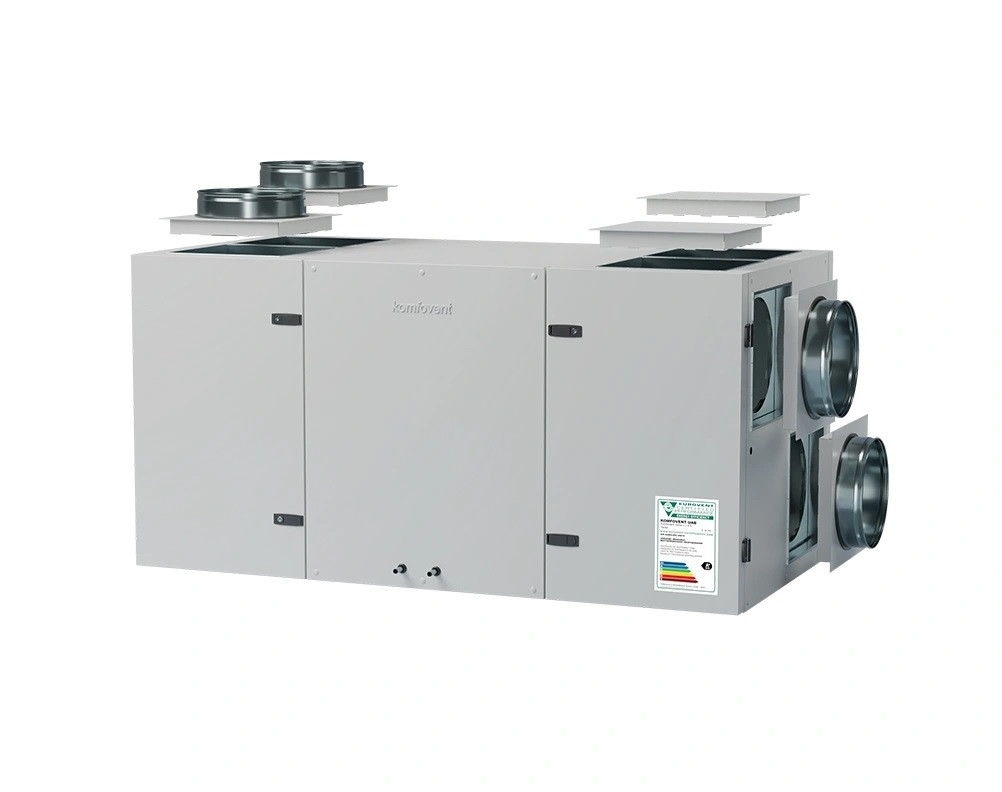

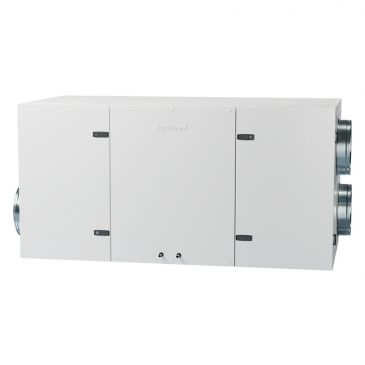

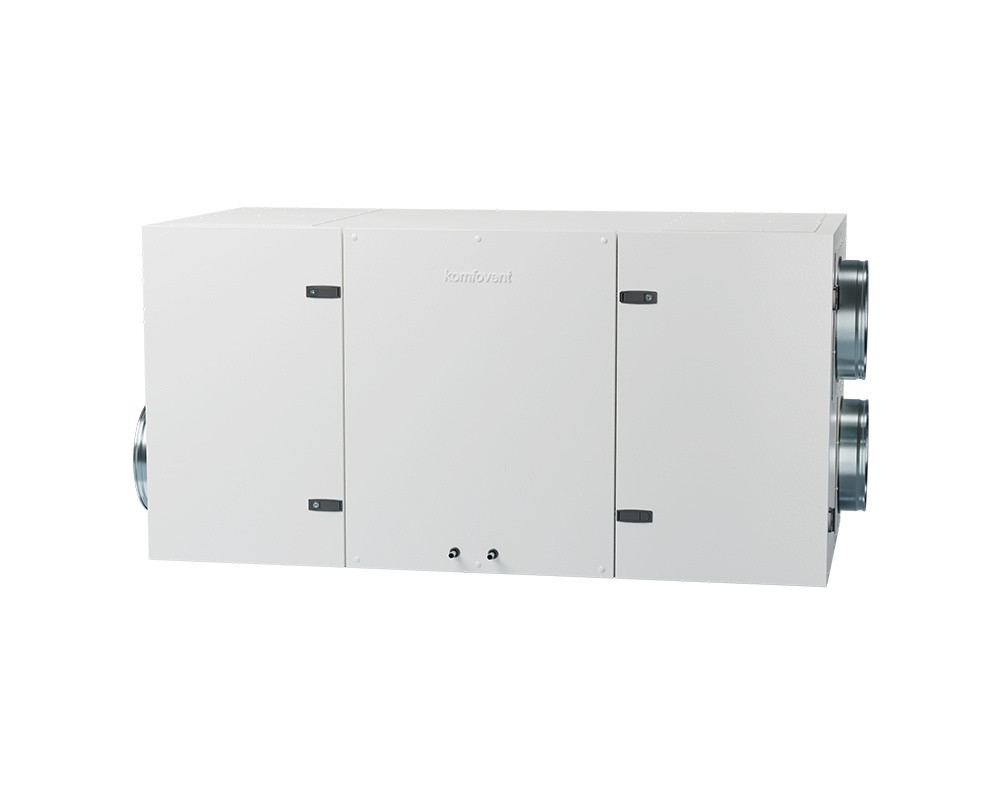

VERSO CF 1300 U/H/V C5
Varianty provedení VZT jednotky
H – horizontální provedení (fixně umístěná hrdla do stran)
H-E – vestavěný elektrický ohřívač
H-W – vestavěný vodní ohřívač
V – vertikální provedení (fixně umístěná hrdla na horní straně)
V-E – vestavěný elektrický ohřívač
V-W – vestavěný vodní ohřívač
UH(V) – univerzální provedení (hrdla s variabilní orientací – horizontálně/vertikálně)
UH(V)-E – vestavěný elektrický (E) ohřívač
UH(V)-HCW – vestavěný vodní ohřívač/chladič
UH(V)-HCDX – vestavěný přímý výparník s možností ohřevu/chlazení
Dokumentace:
Katalogový list VERSO CF 1300 U/H/V C5
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D výkres (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud
Možnosti ovládání VZT jednotky

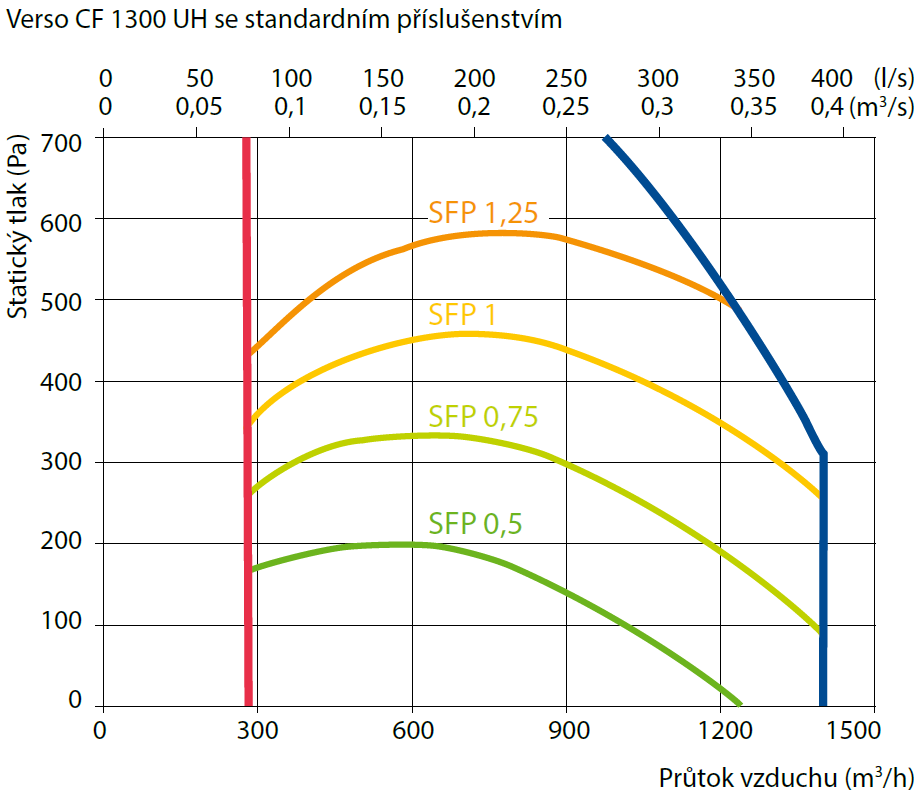

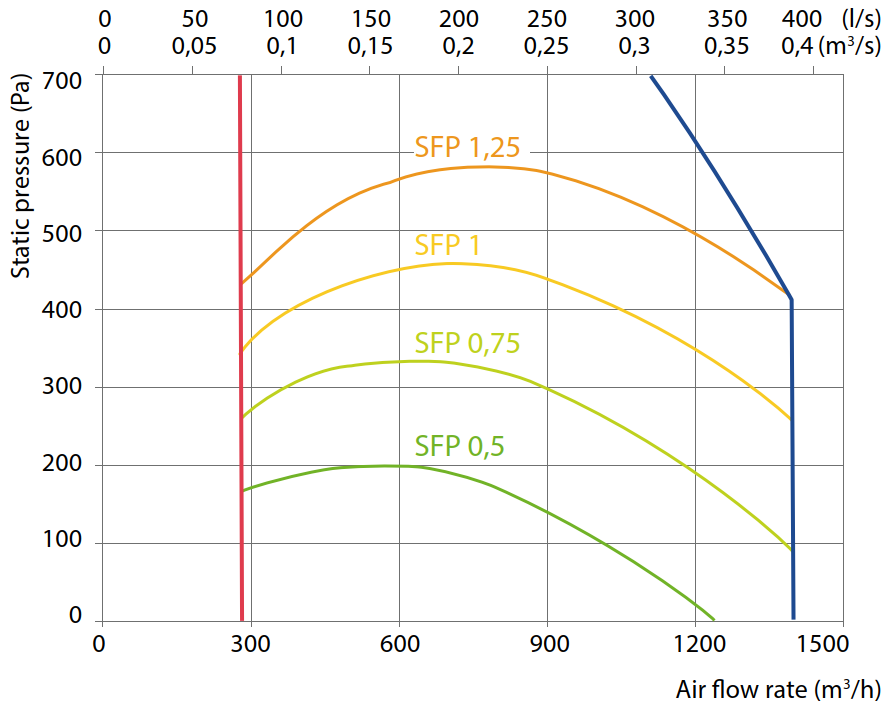

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 1400 |
| Tloušťka panelu, mm | 50 |
| Hmotnost jednotky, kg | 225 |
| Rozměry jednotky (Š × V × H), mm | 1810 × 905 × 910 |
| Rozměry filtrů (Š × V × H), mm | 800 × 400 × 46 |
| Napájení (HW), V | 1~230 |
| Napájení (HE), V | 3~400 |
| Maximální provozní proud (HW), A | 4,9 |
| Maximální provozní proud (HE), A | 11,1 |
| Výkon elektrického ohřívače (HE), kW | 4,5 |
| Minimální prostor pro údržbu, mm | 800 |
| Akustický tlak LpA, dB(A) (3 m) | 48 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO C5 – instalační manuál
- VERSO Standard C5.1 – uživatelský manuál
- VERSO CF 1300 U – schéma dílů a manuál pro recyklaci
- VERSO CF 1300 U – funkční schéma
- VERSO CF 1300 U – schéma zapojení (el. ohřívač)
- VERSO CF 1300 U – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-315-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-15-1-W2 |
| 2-cestný ventil | VVP47.20-4,0+SSP61 |
| Přímý výparník | DCF-1,4-10 |
| Vodní chladič | DCW-1,4-9 |
