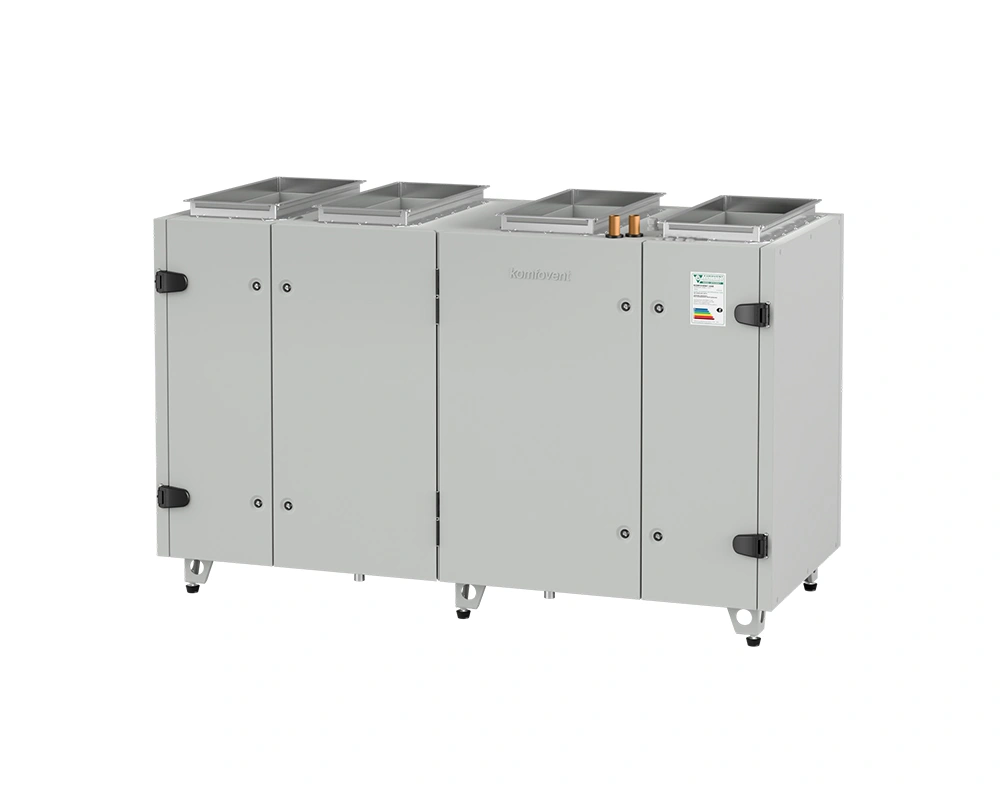

Verso CF 2500 V C5

Varianty provedení VZT jednotky
F – podstropní provedení
FS – podstropní provedení s ližinami
(bezpantové revizní kryty a ližiny k zasunutí revizního krytu pod VZT jednotku)
F(S)-E – vestavěný elektrický ohřívač
F(S)-W/SVK – externí vodní ohřívač (ohřívač je nutné objednat samostatně)

Charakteristika VZT jednotky
Zpětné získávání tepla: kondenzační protiproudý deskový výměník tepla
By-pass: 100 % by-pass pro volné chlazení a odmrazování výměníku
Akustika: akustický tlak 35 dB(A) ve vzdálenosti 3 m

Nominální průtok vzduchu: 2730 m³/h (ErP 2018)

Řídicí systém: integrovaný systém KOMFOVENT C5

Dokumentace:
Katalogový list VERSO CF 2500 V C5

Podklady pro projektanty:
2D výkres (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev

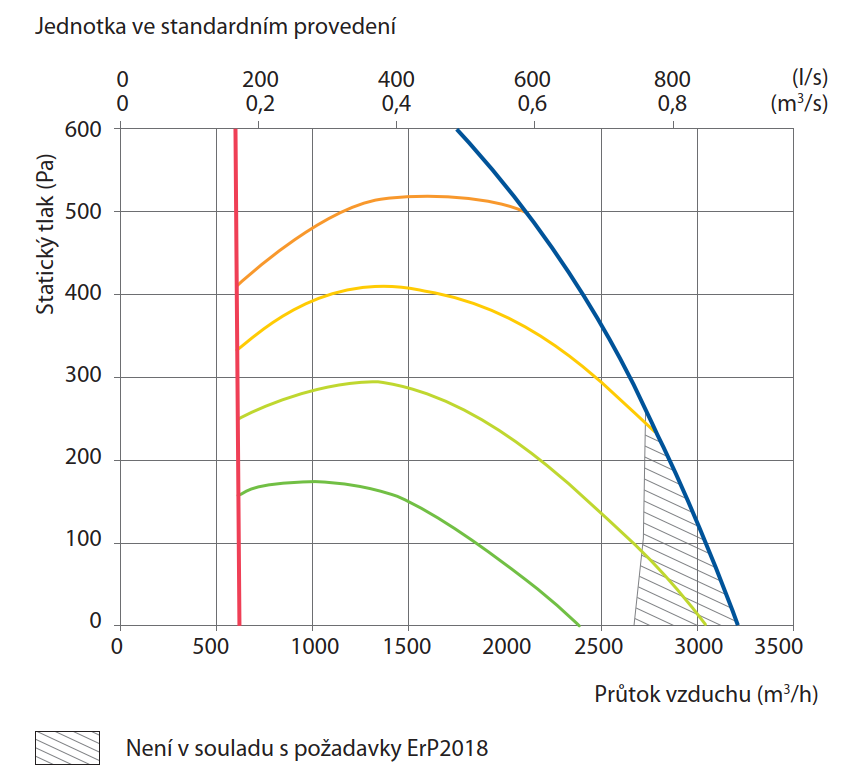

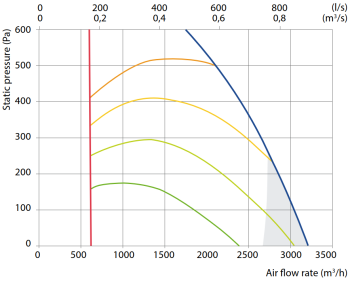

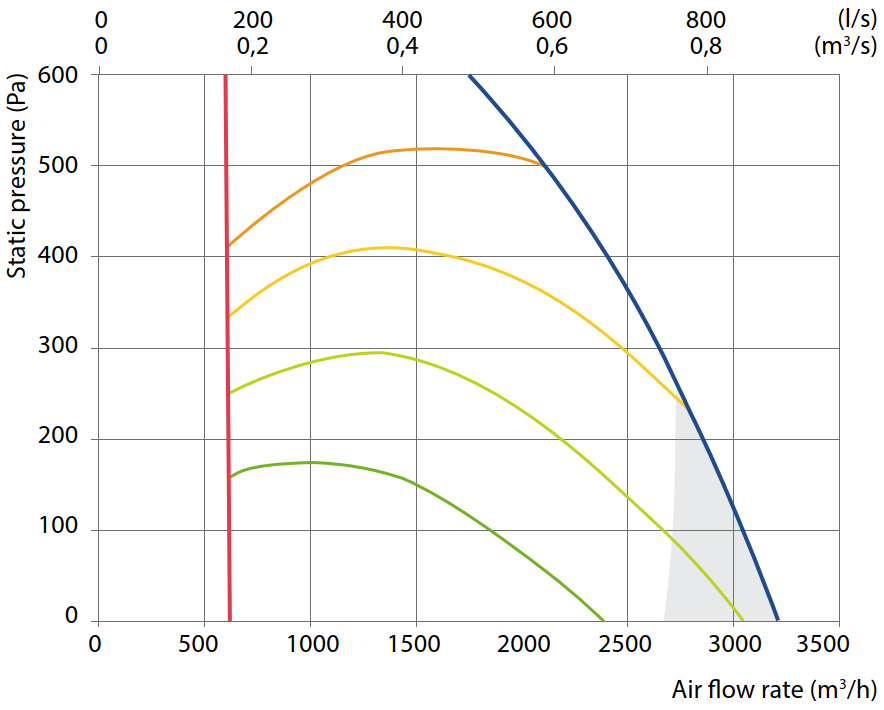

Výkonová charakteristika	Soubory ke stažení
	EUROVENT certifikát jednotek VERSO VERSO C5 – instalační manuál VERSO Standard C5.1 – uživatelský manuál VERSO CF 2500 V C5 – schéma dílů a manuál pro recyklaci VERSO CF 2500 V C5 – funkční schéma VERSO CF 2500 V C5 – schéma zapojení (el. ohřívač) VERSO CF 2500 V C5 – schéma zapojení (vodní ohřívač)
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program KOMFOVENT Select
Možnosti ovládání VZT jednotky

Technické parametry
Nominální průtok vzduchu dle ErP 2018, m³/h	2730
Tloušťka panelu, mm	45
Hmotnost jednotky, kg	347
Rozměry jednotky (Š × V × H), mm	890 × 1100 × 2050
Rozměry filtrů (Š × V × H), mm	790 × 450 × 92
Třída filtrace, přívod/odtah	ePM1 60 (F7)/ePM10 50 (M5)
Napájení (HW), V	1~230
Napájení (HE), V	3~400
Průřez napájecího kabelu (HW), mm²	3x1,5
Průřez napájecího kabelu (HE), mm²	5x2,5
Maximální provozní proud (HW), A	7,5
Maximální provozní proud (HE), A	18
Výkon elektrického ohřívače (HE), kW / ∆t, °C	7,5/6,8
Minimální prostor pro údržbu, mm	950
Akustický výkon, L_WA, dB(A)	45
Akustický tlak L_PA, dB(A), (3 m)	35
Ovládací panel	C5.1

Příslušenství
Čidlo CO₂ – interiérové	NL-ECO-CO2	Čidlo CO₂ – kanálové	ADS-CO2-D
Čidlo RH – interiérové	NL-ECO-RH	Čidlo RH – kanálové	ADS-RH-D
Čidlo variabilního průtoku (VAV)	P2500 (SPM-55)	Uzavírací klapka	SRU-M-700x300+LF24/LM24
Směšovací uzel	PPU-HW-3R-20-4-W2	Dvoucestný ventil	VVP45.25-6,3+SSB161.05HF
Přímý výparník	DCF-2,5-17	Vodní chladič	DCW-2,5-17
