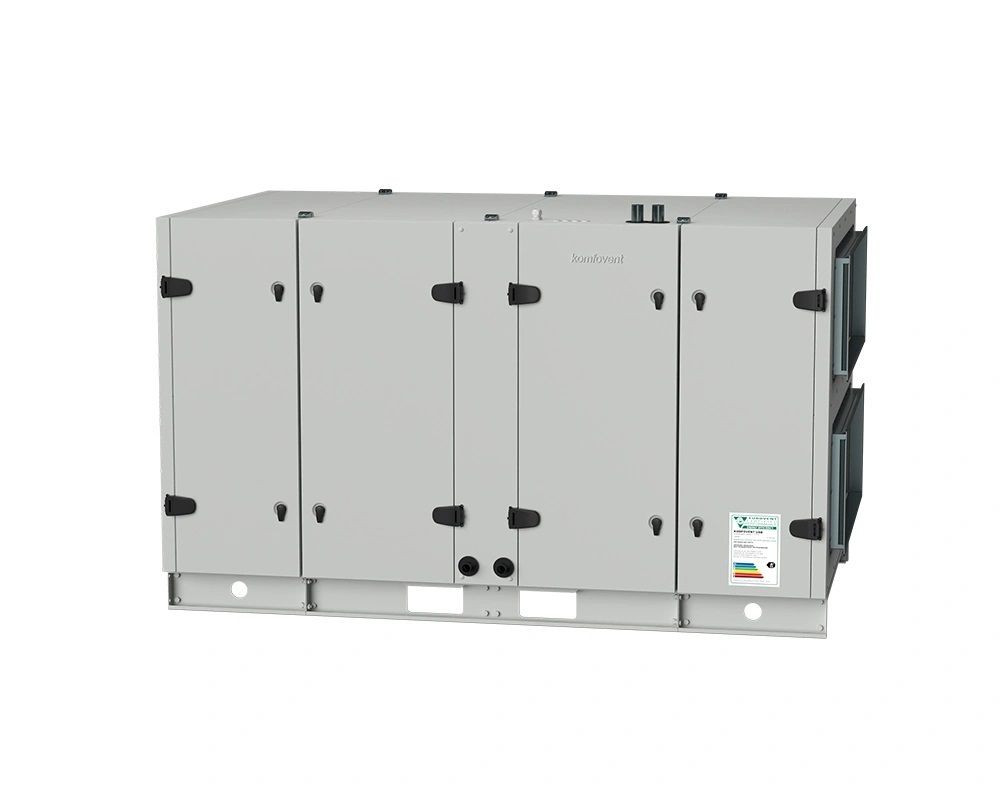

VERSO CF 5000 H C5
Varianty provedení VZT jednotky
H – horizontální provedení (fixně umístěná hrdla na horní straně)
H-E – vestavěný elektrický ohřívač
H-W – vestavěný vodní ohřívač
H-HCW – vestavěný vodní ohřívač/chladič
H-HCDX – vestavěný přímý výparník s možností ohřevu/chlazení
H-HCW-E – vestavěný vodní ohřívač/chladič + elektrický ohřívač
H-HCDX-E – vestavěný přímý výparník s možností ohřevu/chlazení + elektrický ohřívač
- Průtok vzduchu (maximální dle ErP 2018): 4605 m3/h
- Řídicí systém: integrovaný systém KOMFOVENT C5
- Provedení: H (horizontální)
Dokumentace:
Katalogový list CF 5000 H
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
BIM model na MagiCAD cloud
Možnosti ovládání VZT jednotky

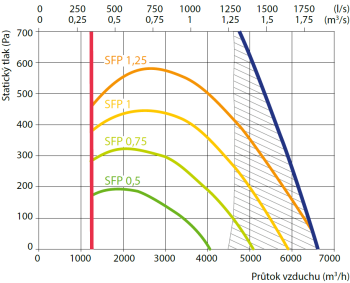

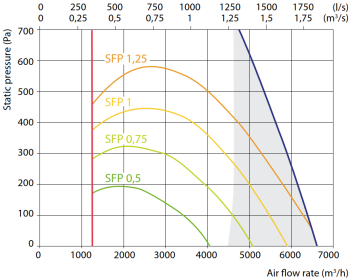

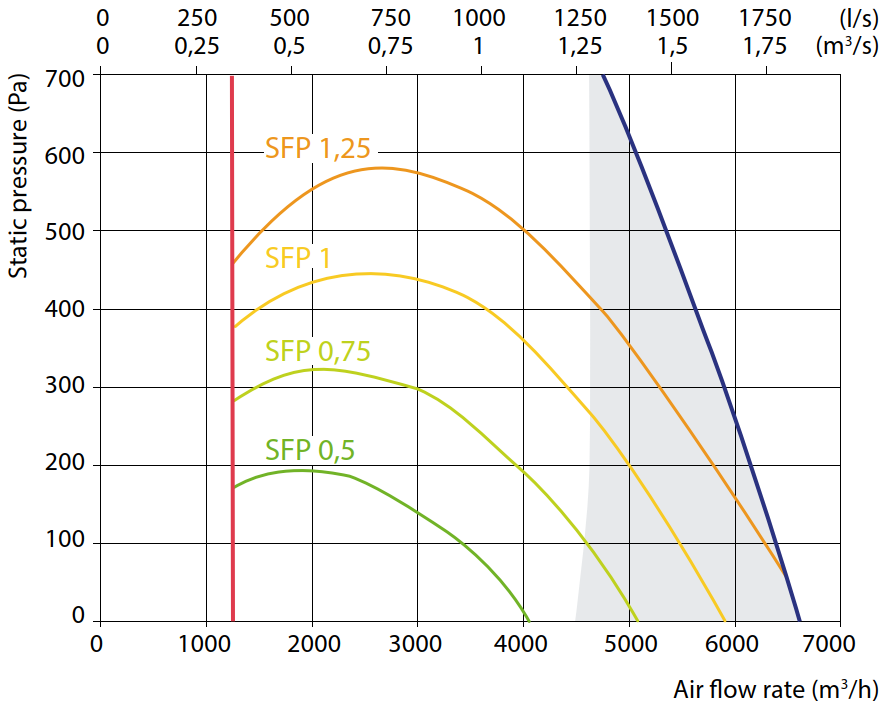

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 4605 |
| Tloušťka panelu, mm | 50 |
| Hmotnost jednotky, kg | 684 |
| Rozměry jednotky (Š × V × H), mm | 2327 × 1250 × 1410 |
| Rozměry filtrů (Š × V × H), mm | 650 × 530 × 92 |
| Napájení (HW), V | 3~400 |
| Napájení (HE), V | 3~400 |
| Maximální provozní proud (HW), A | 8,3 |
| Maximální provozní proud (HE), A | 29,7 |
| Výkon elektrického ohřívače (HE), kW | 15 |
| Minimální prostor pro údržbu, mm | 1450 |
| Akustický tlak LpA, dB(A) (3 m) | 41 |
| Ovládací panel | C5.1 |
Soubory ke stažení
VERSO C5 instalační manuál
VERSO Standard C5.1 uživatelský manuál
VERSO CF 5000 H schéma dílů a manuál pro recyklaci
VERSO CF 5000 H – funkční schéma
VERSO CF 5000 H – schéma zapojení (el. ohřívač)
VERSO CF 5000 H – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | SRU-M-1100x400-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-20-4-W2 |
| 2-cestný ventil | VVP45.25-10.0+SSC161.05HF |
| Přímý výparník | DCF-4,5-31-2 |
| Vodní chladič | DCW-4,5-30 |
