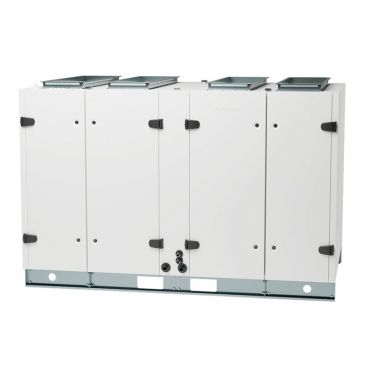

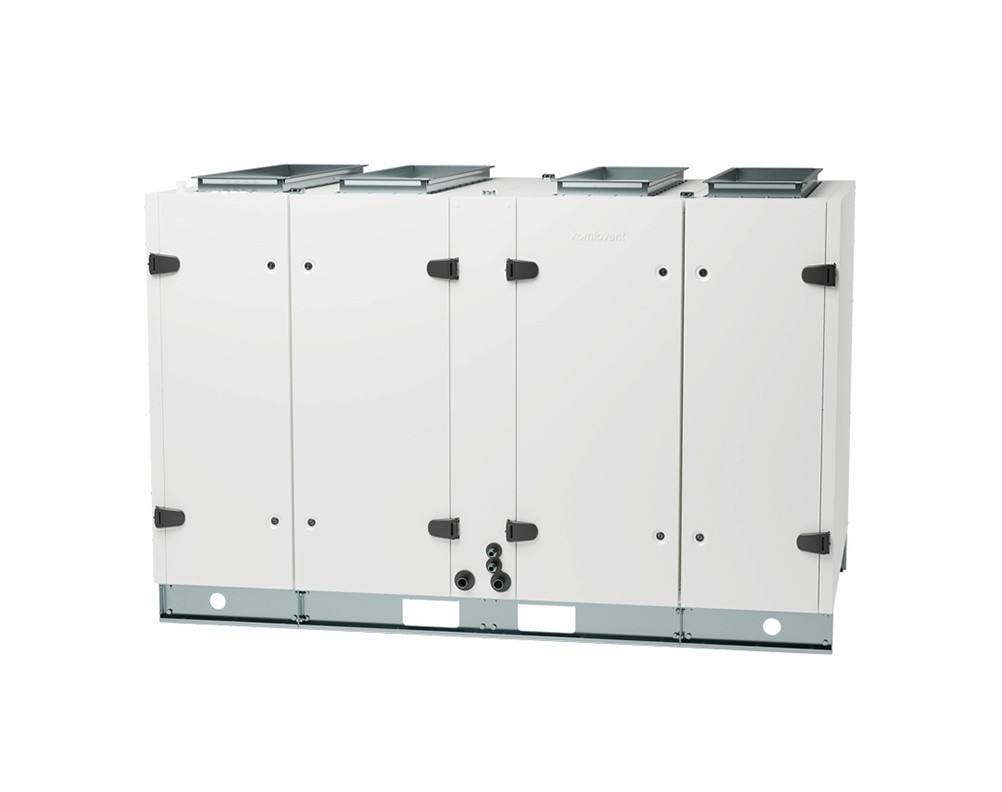

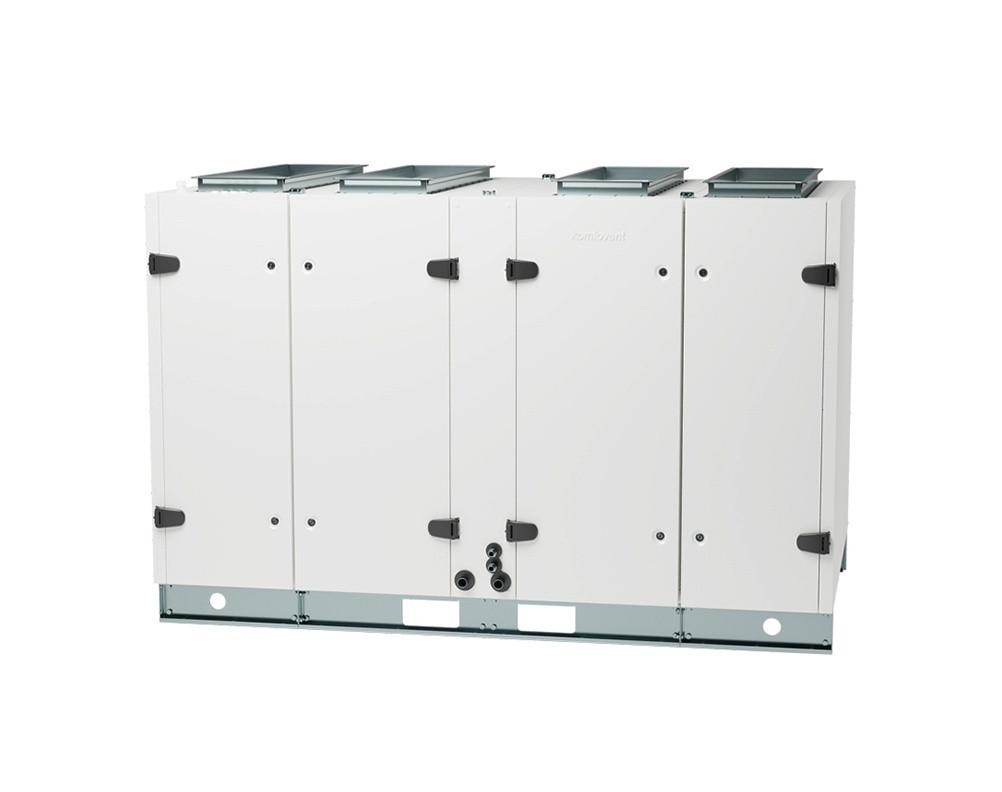

VERSO CF 5000 V C5
Varianty provedení VZT jednotky
V – vertikální provedení (fixně umístěná hrdla na horní straně)
V-E – vestavěný elektrický ohřívač
V-W – vestavěný vodní ohřívač
V-HCW – vestavěný vodní ohřívač/chladič
V-HCDX – vestavěný přímý výparník s možností ohřevu/chlazení
V-HCW-E – vestavěný vodní ohřívač/chladič + elektrický ohřívač
V-HCDX-E – vestavěný přímý výparník s možností ohřevu/chlazení + elektrický ohřívač
Dokumentace:
Katalogový list CF 5000 V
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D výkres (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud
Možnosti ovládání VZT jednotky

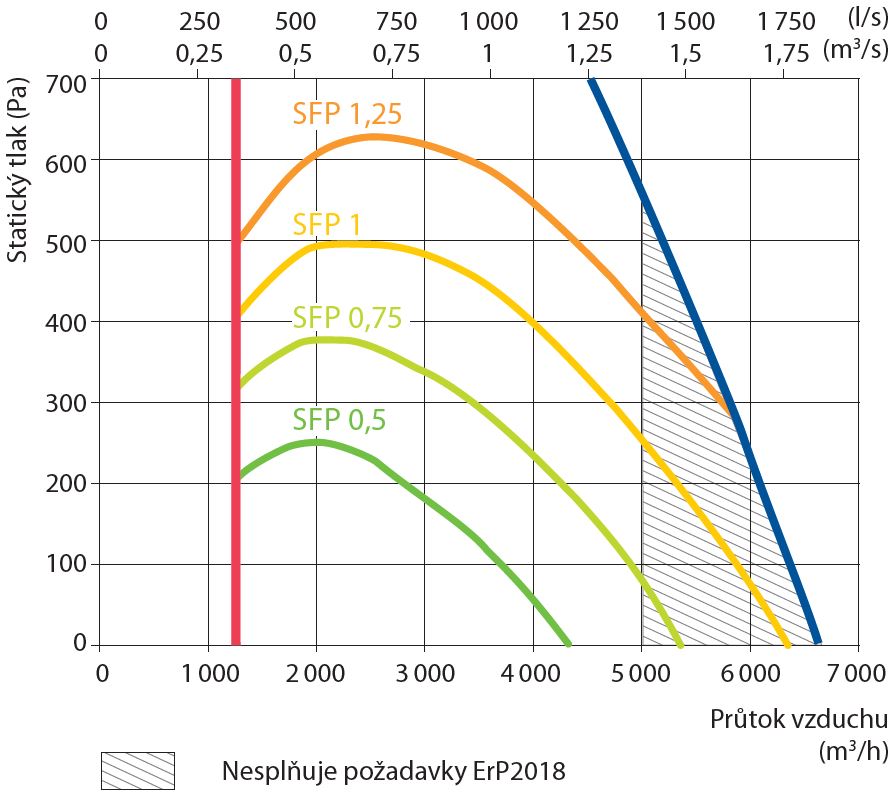

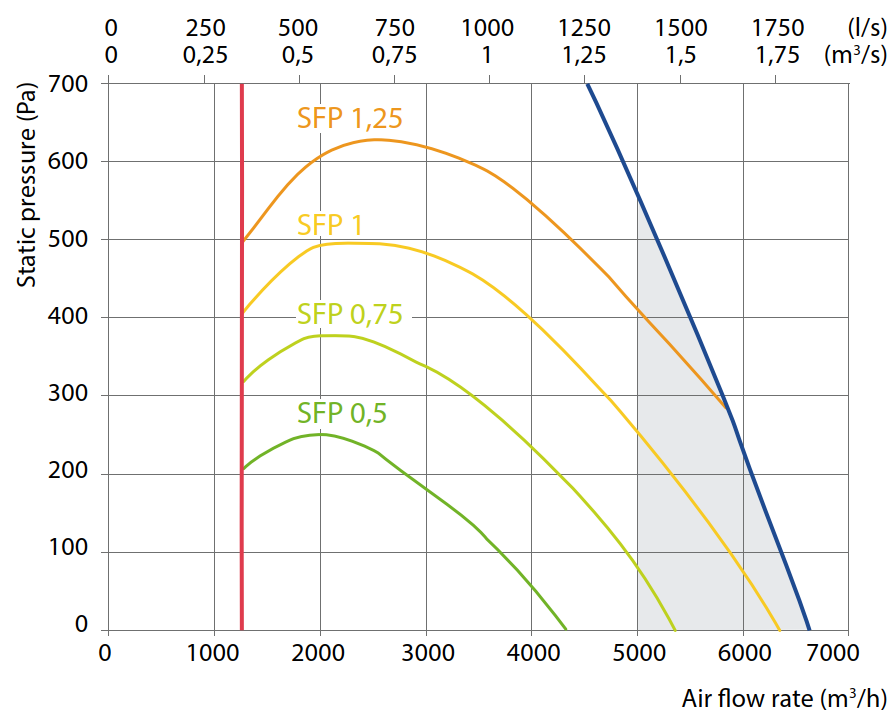

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 5025 |
| Tloušťka panelu, mm | 45 |
| Hmotnost jednotky, kg | 640 |
| Rozměry jednotky (Š × V × H), mm | 1400×1541×2315 |
| Rozměry filtrů (Š × V × H), mm | 650×450×92 |
| Třída filtrace, přívod/odtah | ePM1 60 (F7)/ePM10 50 (M5) |
| Napájení (HW), V | 3~400 |
| Napájení (HE), V | 3~400 |
| Průřez napajecího kabelu (HW), mm2 | 5x1,5 |
| Průřez napajecího kabelu (HE), mm2 | 5x6 |
| Maximální provozní proud (HW), A | 8,3 |
| Maximální provozní proud (HE), A | 29,7 |
| Výkon elektrického ohřívače (HE), kW / ∆t, °C | 15/6,9 |
| Minimální prostor pro údržbu, mm | 1500 |
| Akustický výkon, LWA, dB(A) | 46 |
| Akustický tlak LPA, dB(A), (3 m) | 35 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO C5 – instalační manuál
- VERSO Standard C5.1 – uživatelský manuál
- VERSO CF 5000 V – schéma dílů a manuál pro recyklaci
- VERSO CF 5000 V – funkční schéma
- VERSO CF 5000 V – schéma zapojení (el. ohřívač)
- VERSO CF 5000 V – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | SRU-M-1100x300-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-20-4-W2 |
| 2-cestný ventil | VVP45.25-10.0+SSC61 |
| Přímý výparník | DCF-4,5-31-2 |
| Vodní chladič | DCW-4,5-30 |
