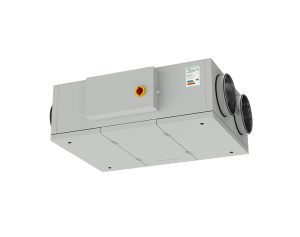

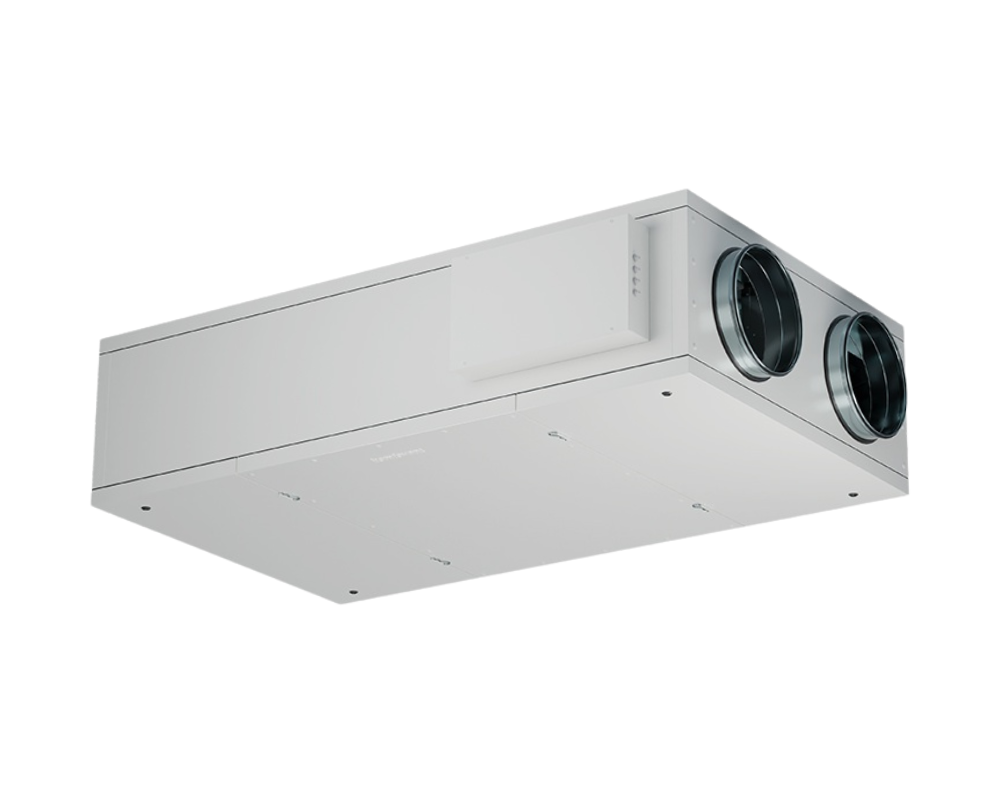

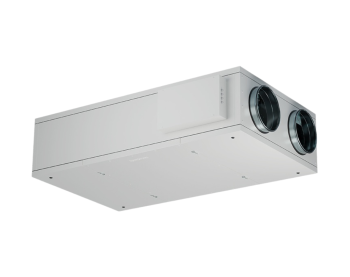

Verso R 1000 F C5
Varianty provedení VZT jednotky
F – podstropní provedení
F-E – vestavěný elektrický ohřívač
F-HW/DH – externí vodní ohřívač instalovaný do VZT potrubí (možno použít i ohřívač/chladič DHCW)
Varianty rotačního tepelného výměníku
SL/A – kondenzační, vyšší účinnost ZZT
- Průtok vzduchu (nominální): 890 m3/h (dle ErP 2018)
- Řídicí systém: integrovaný systém KOMFOVENT C5
- Provedení: F (podstropní)
Dokumentace:
Katalogový list VERSO R 1000 F C5
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud

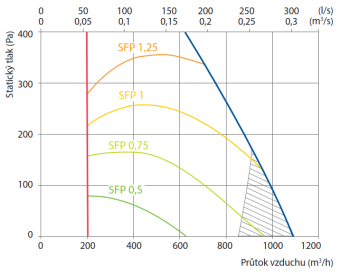

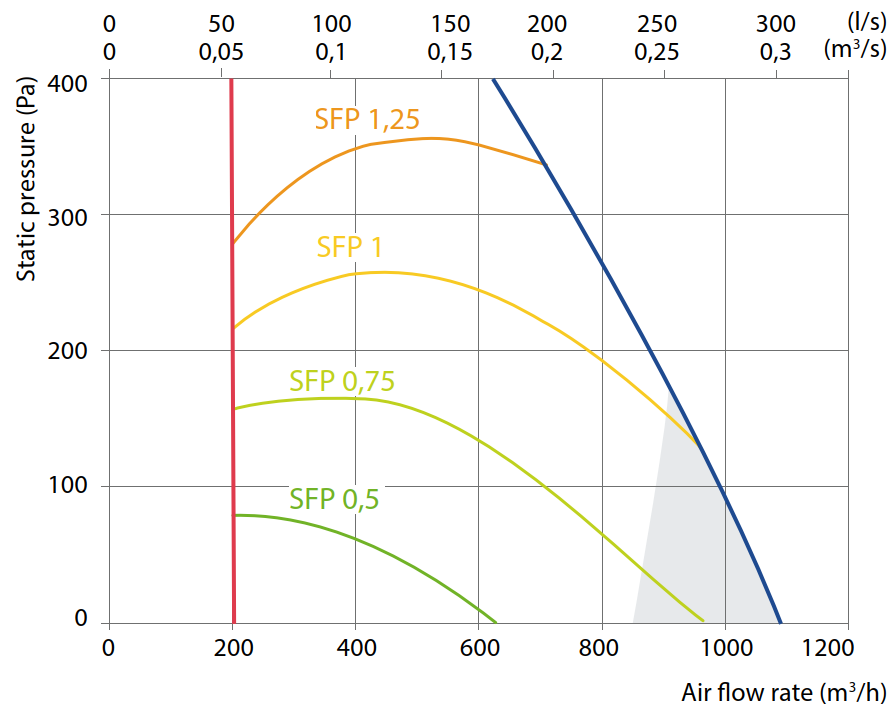

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Nominální průtok vzduchu dle ErP 2018, m3/h | 890 |
| Tloušťka panelu, mm | 50 |
| Hmotnost jednotky, kg | 140 |
| Rozměry jednotky (Š × V × H), mm | 940 × 480 × 1360 |
| Rozměry filtrů (Š × V × H), mm | 410 × 420 × 46 |
| Napájení (HW), V | 1~230 |
| Napájení (HE), V | 3~400 |
| Maximální provozní proud (HW), A | 4,5 |
| Maximální provozní proud (HE), A | 8,5 |
| Výkon elektrického ohřívače (HE), kW | 2,4 |
| Minimální prostor pro údržbu, mm | 400 |
| Akustický tlak LpA, dB(A) (3 m) | 44 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO R 1000 F C5 – instalační manuál
- VERSO Standard C5.1 – uživatelský manuál
- VERSO R 1000 F C5 – schéma dílů a manuál pro recyklaci
- VERSO R 1000 F C5 – funkční schéma
- VERSO R 1000 F C5 – schéma zapojení (el. ohřívač)
- VERSO R 1000 F C5 – schéma zapojení (vodní ohřívač)
Příslušenství
| Uzavírací klapka | AGUJ-M-315+LF24/LM24 |
| Tlumič hluku | ODA/EHA | AGS-315-100-900-M |
| Tlumič hluku | SUP/ETA | AGS-315-100-1200-M |
| Vodní ohřívač | DH-315 |
| Směšovací uzel | PPU-HW-3R-15-1,0-W2 |
| Vodní chladič | DCW-1,2-8 |
| Vodní ohřívač/chladič | DHCW-315 |
| Dvoucestný ventil | VVP47.15-2,5+SSF161.05HF |
| Přímý výparník | DCF-1,2-8 |
| Venkovní kond. jednotka | MOU 24HFN8a+KA8142 |
