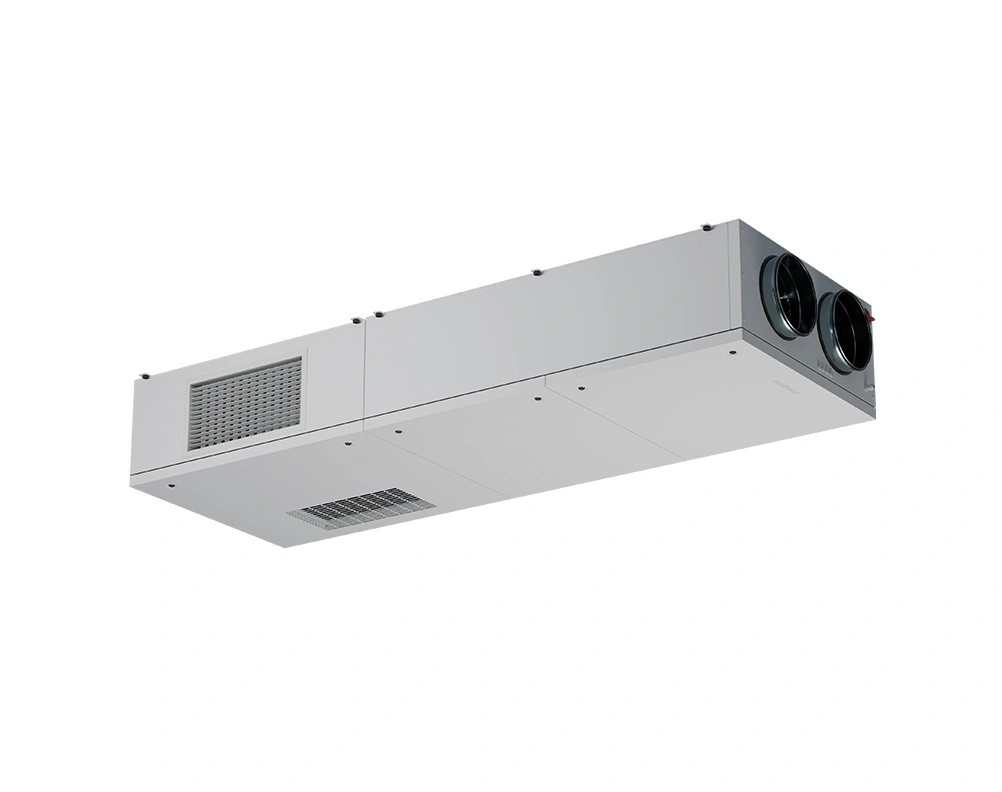

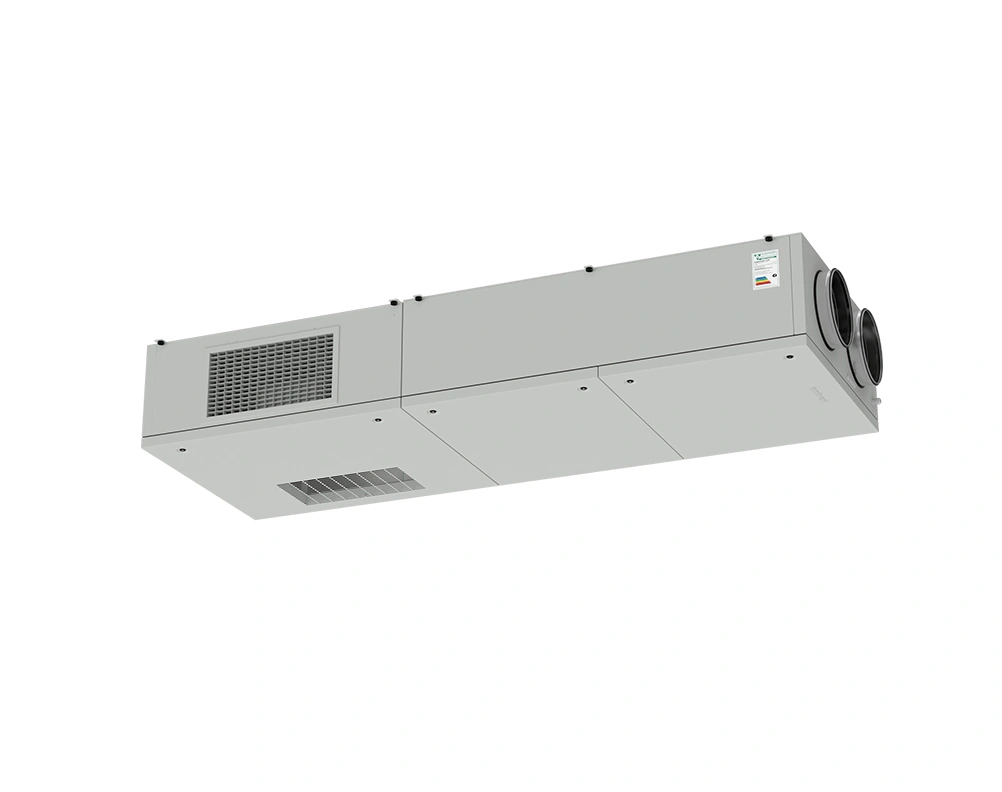

VERSO R 1000 FSA

VERSO R 1000 FSA

Varianty provedení VZT jednotky

FSA - podstropní provedení s lyžinami pro revizní panely + integrované tlumiče hluku
FSA-E - vestavěný elektrický ohřívač 3 kW

Varianty rotačního tepelného výměníku

L/A - kondenzační, standardní účinnost ZZT
SL/A - kondenzační, vyšší účinnost ZZT

Katalogový list R 1000 FSA
Popis řídícího systému jednotek VERSO - KOMFOVENT C5



Možnosti ovládání VZT jednotky

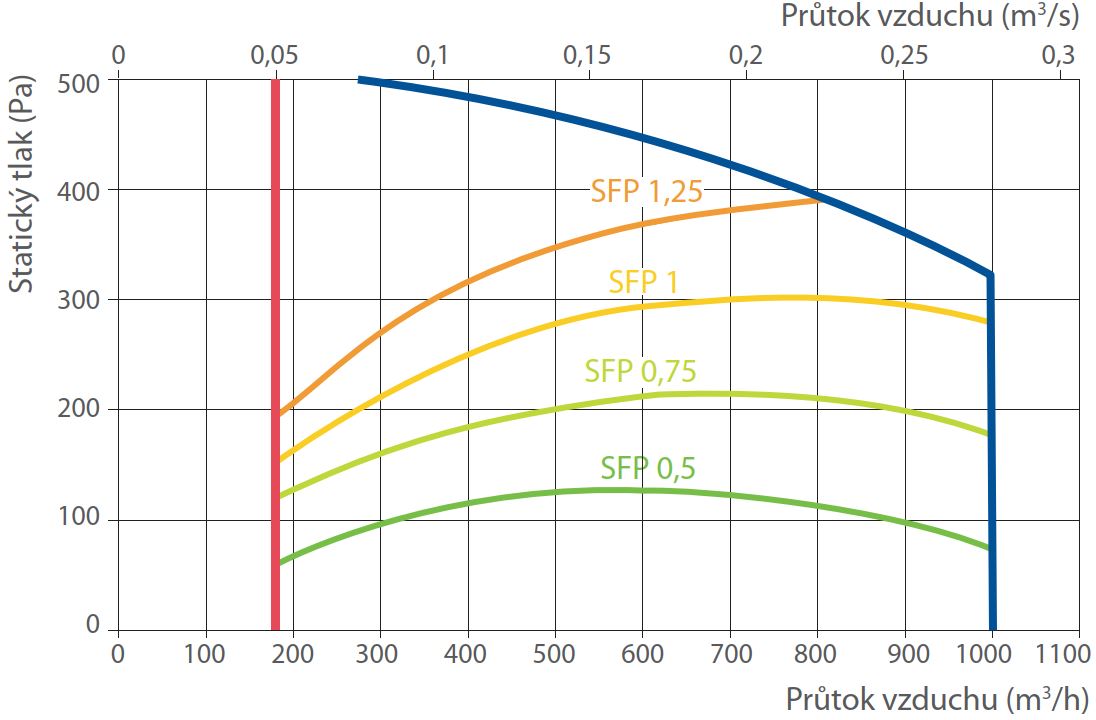

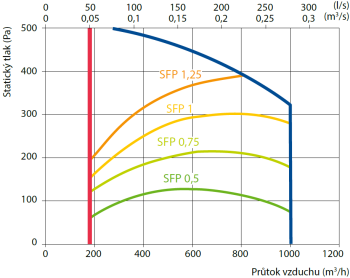

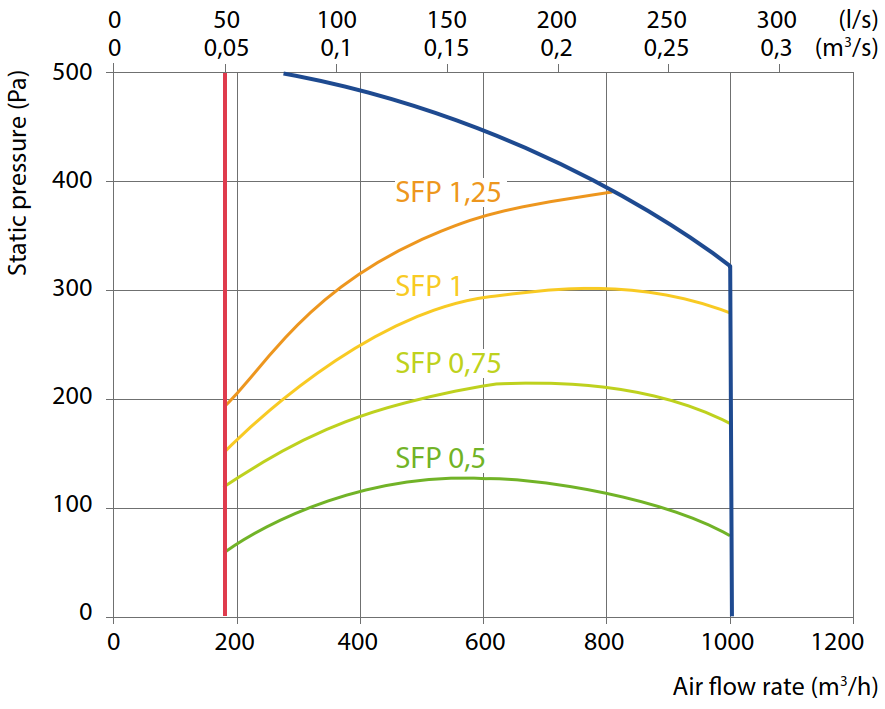

Výkonová charakteristika


Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout

Technické parametry

Nominální průtok vzduchu dle ErP 2018, m3/h 1000
Tloušťka panelu, mm 50
Hmotnost jednotky, kg 238
Rozměry jednotky ŠxVxH, mm 3000x485x1050
Rozměry filtrů ŠxVxH, mm 472x402x96
Napájení (HE), V 3~400
Maximální provozní proud (HE), A 7,8
Výkon elektrického ohřívače (HE), kW 3
Minimální prostor pro údržbu, mm 660
Akustický tlak do okolí (3 m), dB(A) 31
Ovládací panel C5.1

Soubory ke stažení

VERSO C5 instalační manuál
VERSO Standard C5.1 uživatelský manuál
VERSO R 1000 FSA - výkres dwg
VERSO R 1000 FSA - 3D Revit model
VERSO R 1000 FSA - schéma dílů a manuál pro recyklaci
VERSO R 1000 FSA - funkční schéma
VERSO R 1000 FSA - schéma zapojení
