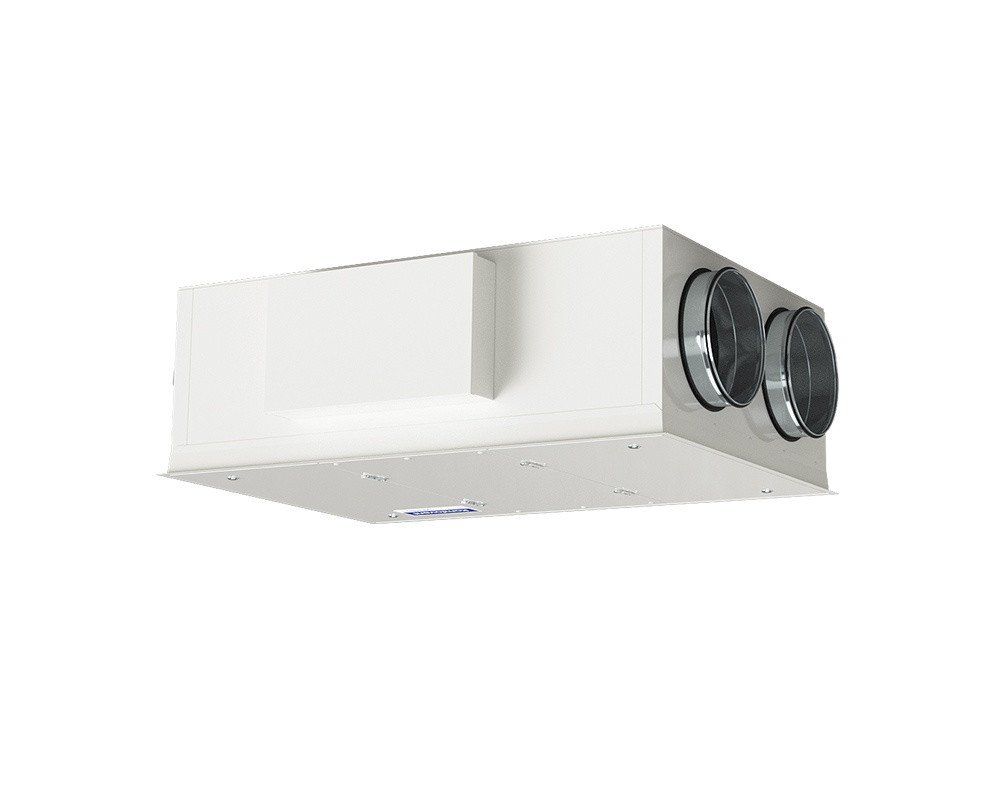

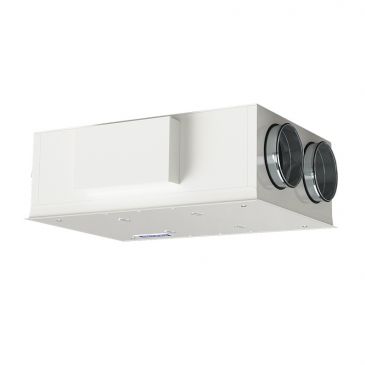

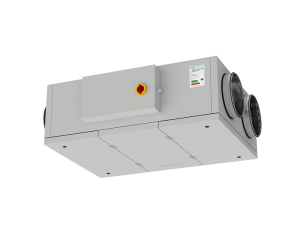

VERSO R 1300 F C5

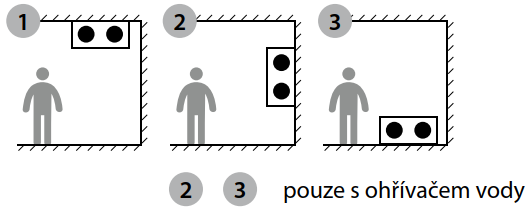

Varianty provedení VZT jednotky
F – podstropní provedení
FS – podstropní provedení s ližinami
(bezpantové revizní kryty a ližiny k zasunutí revizního krytu pod VZT jednotku)
F(S)-E – vestavěný elektrický ohřívač
F(S)-W/SVK – externí vodní ohřívač (ohřívač je nutné objednat samostatně)
Varianty rotačního tepelného výměníku
L/A – kondenzační, standardní účinnost ZZT
SL/A – kondenzační, vyšší účinnost ZZT
- Průtok vzduchu (nominální): 1060 m3/h (dle ErP 2018)
- Řídicí systém: integrovaný systém KOMFOVENT C5
- Provedení: F / FS (podstropní)
Dokumentace:
Katalogový list VERSO R 1300 F
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud

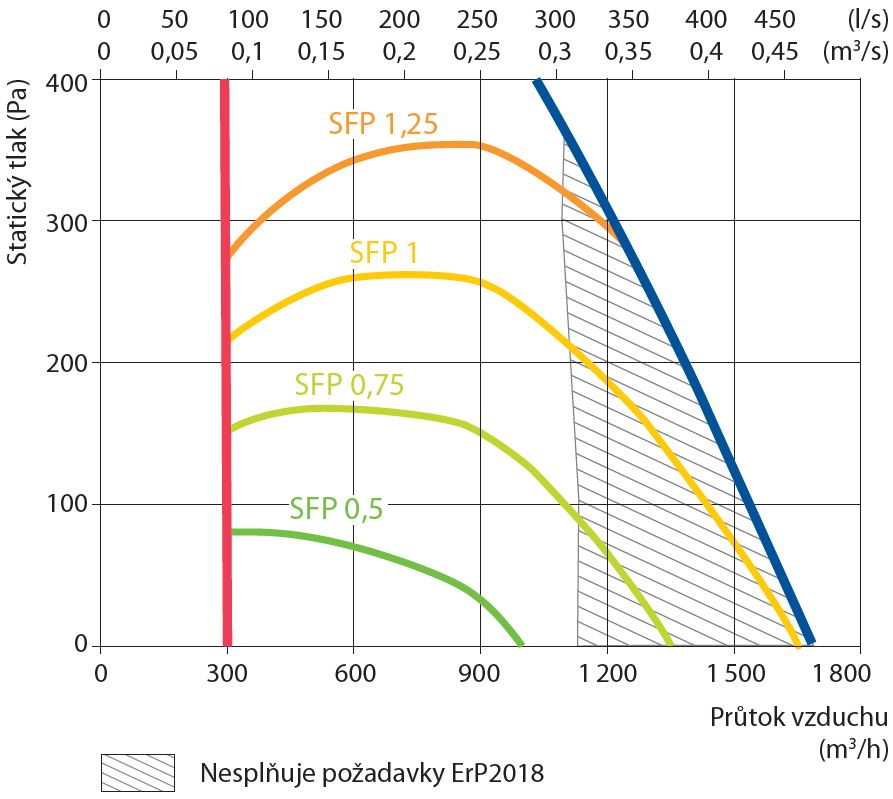

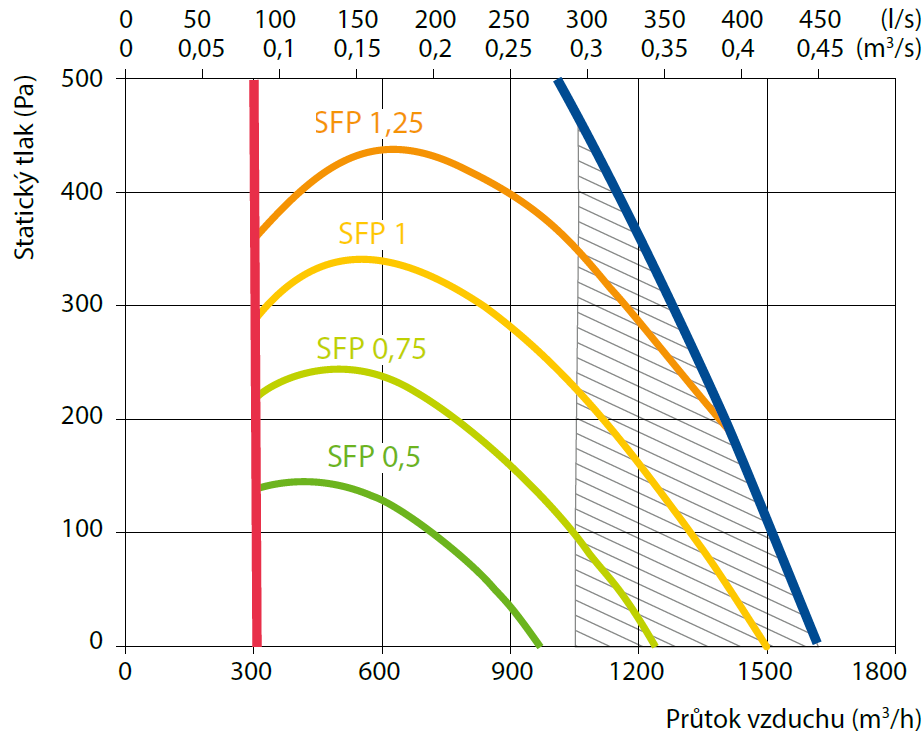

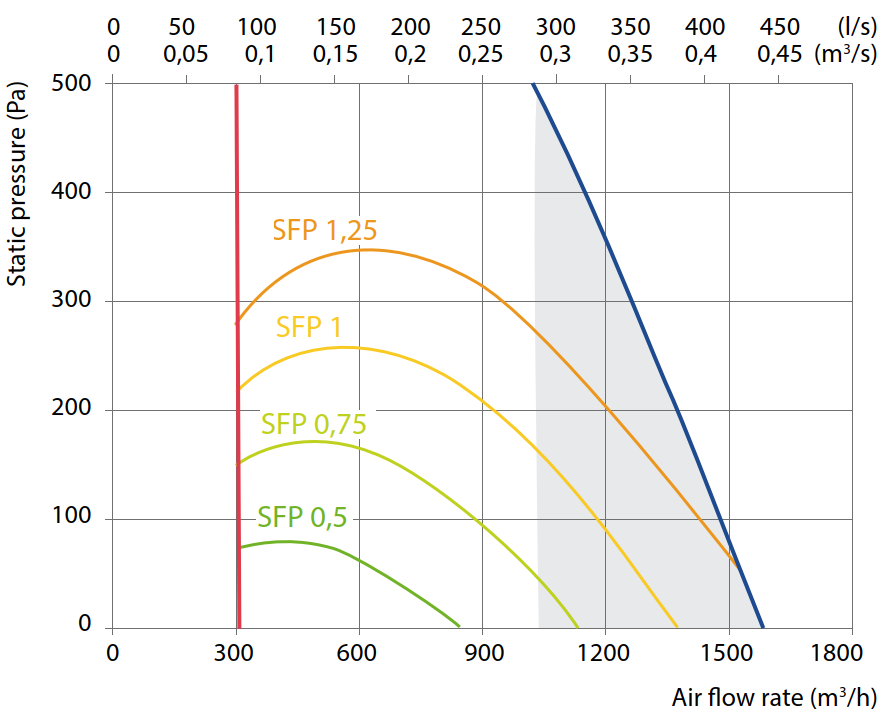

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Nominální průtok vzduchu dle ErP 2018, m3/h | 1060 |
| Tloušťka panelu, mm | 50 |
| Hmotnost jednotky, kg | 144 |
| Rozměry jednotky (Š × V × H), mm | 1360 × 480 × 940 |
| Rozměry filtrů (Š × V × H), mm | 410 × 420 × 46 |
| Napájení (HW), V | 1~230 |
| Napájení (HE), V | 3~400 |
| Maximální provozní proud (HW), A | 4,9 |
| Maximální provozní proud (HE), A | 8,9 |
| Výkon elektrického ohřívače (HE), kW | 3 |
| Minimální prostor pro údržbu, mm | 400 |
| Akustický tlak LpA, dB(A) (3 m) | 38 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO R 1300 F C5 – instalační manuál
- VERSO Standard C5.1 – uživatelský manuál
- VERSO R 1300 F C5 – schéma dílů a manuál pro recyklaci
- VERSO R 1300 F C5 – funkční schéma
- VERSO R 1300 F C5 – schéma zapojení (el. ohřívač)
- VERSO R 1300 F C5 – schéma zapojení (vodní ohřívač)
