VERSO R 1500 F C5

VERSO R 1500 F C5

Varianty provedení VZT jednotky

F - podstropní provedení
F-E - vestavěný elektrický ohřívač
F-HW/DH - externí vodní ohřívač instalovaný do VZT potrubí (možno použít i ohřívač/chladič DHCW)


Varianty rotačního tepelného výměníku

SL/A - kondenzační, vyšší účinnost ZZT
- BIM Model na MagiCAD cloud


Katalogový list R 1500 F
Popis řídícího systému jednotek VERSO - KOMFOVENT C5



Možnosti ovládání VZT jednotky

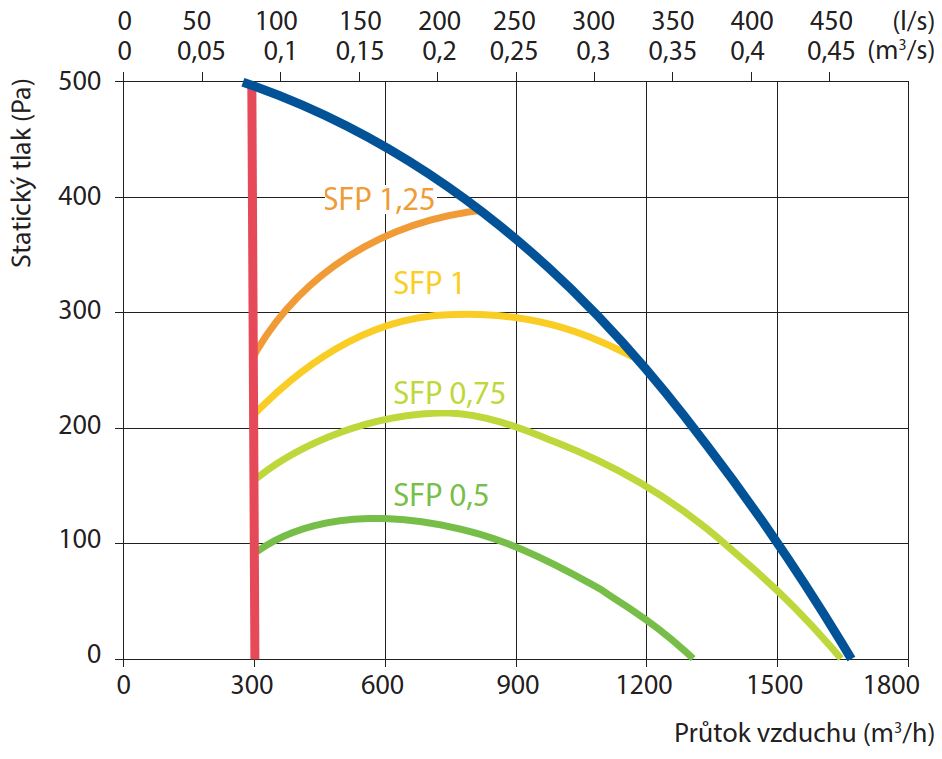

Výkonová charakteristika


Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout

Technické parametry

 Maximální průtok vzduchu dle ErP 2018, m3/h 1500
Tloušťka panelu, mm 50
Hmotnost jednotky, kg 195
Rozměry jednotky ŠxVxH, mm 1807x485x1050
Rozměry filtrů ŠxVxH, mm 472x402x96
Napájení (HE), V 3~400
Maximální provozní proud (HE), A 12,1
Min. průřez napájecího vodiče E, mm2 5x2,5
Výkon elektrického ohřívače (HE), kW 6
Minimální prostor pro údržbu, mm 660
Akustický výkon LWA do okolí, dB(A) 53
Akustický tlak LPA, dB(A),  ve vzdálenosti 3m od opláštění 41
Ovládací panel C5.1

Soubory ke stažení

VERSO C5 instalační manuál
VERSO Standard C5.1 uživatelský manuál
VERSO R 1500 F - výkres dwg
VERSO R 1500 F - 3D Revit model
VERSO R 1500 F schéma dílů a manuál pro recyklaci
VERSO R 1500 F - funkční schéma
VERSO R 1500 F - schéma zapojení (el. ohřívač)

Příslušenství

Čidlo CO2 - interiérové NL-ECO-CO2
Čidlo CO2 - kanálové ADS-CO2-D
Čidlo RH - interiérové NL-ECO-RH
Čidlo RH - kanálové ADS-RH-D
Čidlo variabilního průtoku (VAV) P2500
Klapka se servopohonem AGUJ-M-315-LF24/LM24
Vodní ohřívač DH-315
Vodní ohřívač/chladič DHCW-315
Směšovací uzel PPU-HW-3R-15-1,0-W2
2-cestný ventil VVP47.20-4,0+SSP61
Přímý výparník DCF-1,4-10
Vodní chladič DCW-1,4-9
