VERSO R 1700 U/H/V C5

VERSO R 1700 U/H/V C5

Varianty provedení VZT jednotky

H - horizontální provedení (fixně umístěná hrdla do stran)
H-E - vestavěný elektrický ohřívač
H-W - vestavěný vodní ohřívač

V - vertikální provedení (fixně umístěná hrdla na horní straně)
V-E - vestavěný elektrický ohřívač
V-W - vestavěný vodní ohřívač

UH(V) - univerzální provedení (hrdla s variabilní orientací - horizontálně/vertikálně)
UH(V)-E - vestavěný elektrický (E) ohřívač
UH(V)-HCW - vestavěný vodní ohřívač/chladič
UH(V)-HCDX - vestavěný přímý výparník s možností ohřev/chlazení

Varianty rotačního tepelného výměníku

L/A - kondenzační, standardní účinnost ZZT
SL/A - kondenzační, vyšší účinnost ZZT
L/AZ - sorpční

Katalogový list R 1700 U
Popis řídícího systému jednotek VERSO - KOMFOVENT C5



Možnosti ovládání VZT jednotky

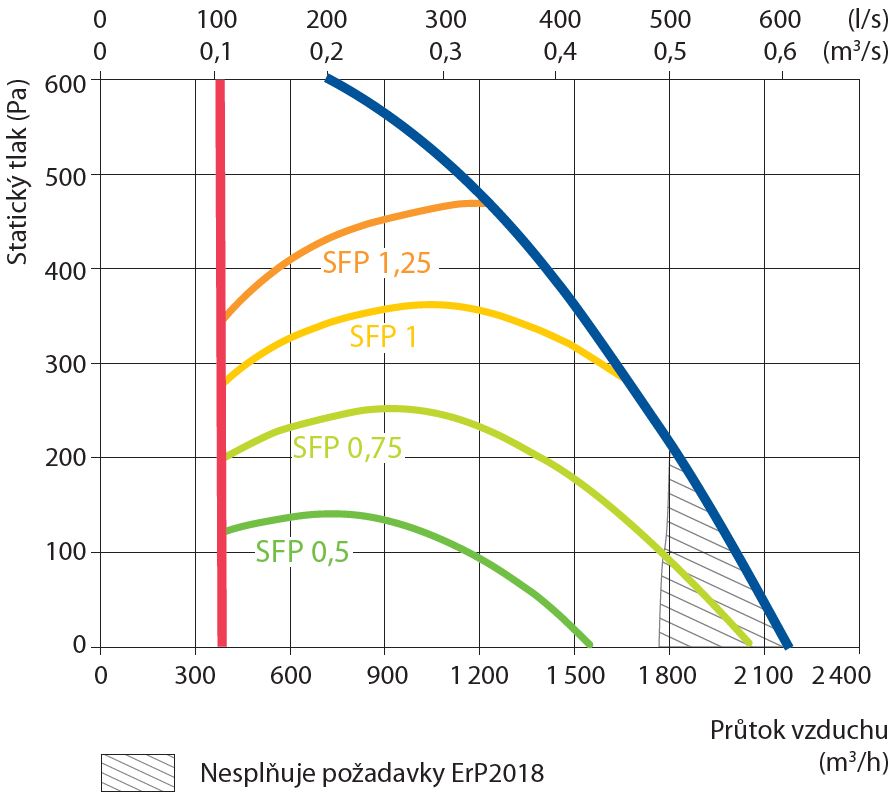

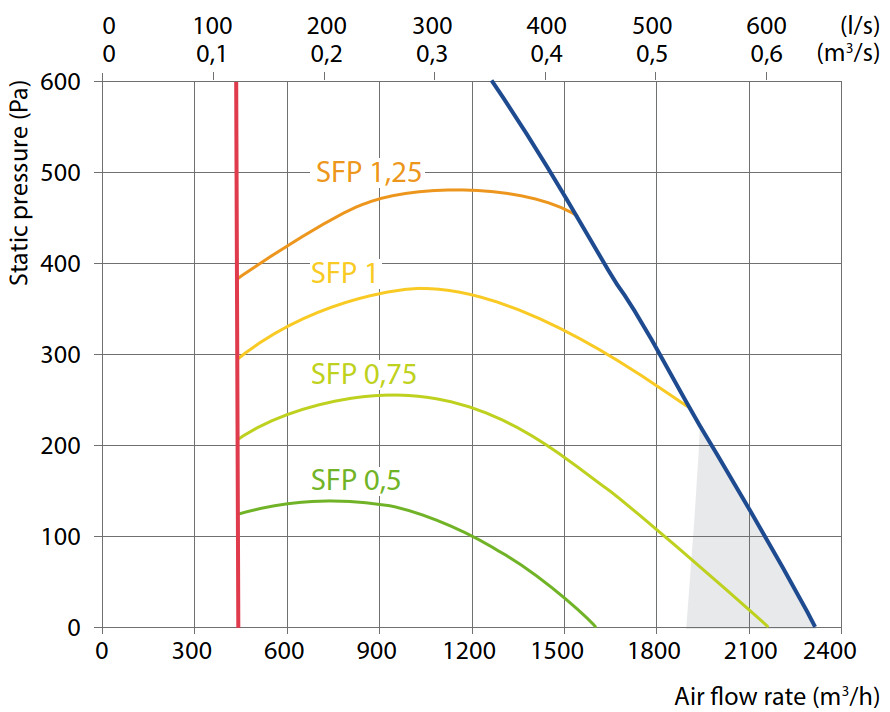

Výkonová charakteristika


Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout

Technické parametry

Nominální průtok vzduchu dle ErP 2018, m3/h 1799
Tloušťka panelu, mm 50
Hmotnost jednotky, kg 220
Rozměry jednotky ŠxVxH, mm 1485x1000x910
Rozměry filtrů ŠxVxH, mm 800x450x46
Napájení (HW), V 230
Napájení (HE), V 400
Maximální provozní proud (HW), A 6,7
Maximální provozní proud (HE), A 12,9
Výkon elektrického ohřívače (HE), kW 4,5
Minimální prostor pro údržbu, mm 800
Akustický tlak do okolí, dB(A) 45
Ovládací panel C5.1

Soubory ke stažení

VERSO C5 instalační manuál
VERSO C5 uživatelský manuál
VERSO R 1700 U energetický štítek
VERSO R 1700 U - výkres dwg
VERSO R 1700 U - schéma dílů a manuál pro recyklaci
VERSO R 1700 U - funkční schéma
VERSO R 1700 U - schéma zapojení

Příslušenství

Čidlo CO2 - interiérové NL-ECO-CO2
Čidlo CO2 - kanálové ADS-CO2-D
Čidlo RH - interiérové NL-ECO-RH
Čidlo RH - kanálové ADS-RH-D
Čidlo variabilního průtoku (VAV) P2500
Klapka se servopohonem
(horizontální připojení)
SRU-M-300x400-LF24/LM24
Klapka se servopohonem
(vertikální připojení)
SRU-M-400x300-LF24/LM24
Směšovací uzel PPU-HW-3R-15-1,6-W2
2-cestný ventil VVP47.20-4,0+SSP61
Přímý výparník DCF-1,6-11
Vodní chladič DCW-1,6-11
