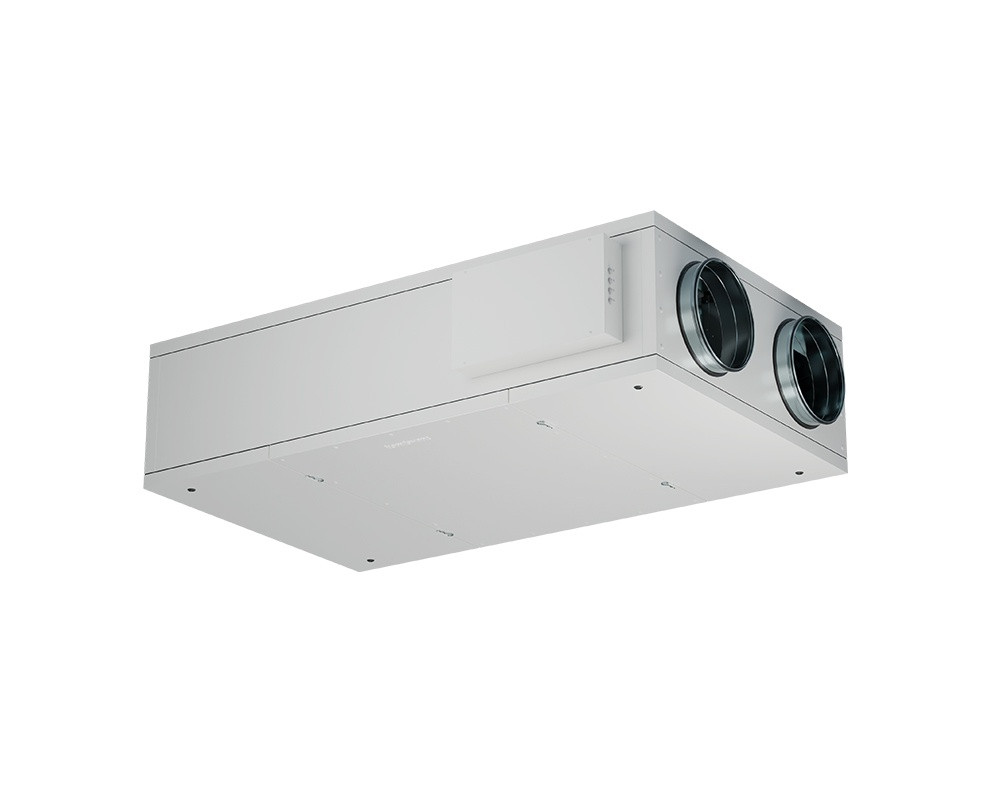

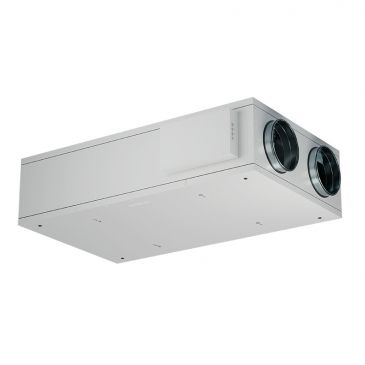

VERSO R 2000 F C5
Varianty provedení VZT jednotky
F – podstropní provedení
FS – podstropní provedení s ližinami
(bezpantové revizní kryty a ližiny k zasunutí revizního krytu pod VZT jednotku)
F(S)-E – vestavěný elektrický ohřívač
F(S)-W/SVK – externí vodní ohřívač (ohřívač je nutné objednat samostatně)
Varianty rotačního tepelného výměníku
L/A – kondenzační, standardní účinnost ZZT
SL/A – kondenzační, vyšší účinnost ZZT
- Průtok vzduchu (nominální): 2070 m3/h (dle ErP 2018)
- Řídicí systém: integrovaný systém KOMFOVENT C5
- Provedení: F / FS (podstropní)
Dokumentace:
Katalogový list VERSO R 2000 F
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud

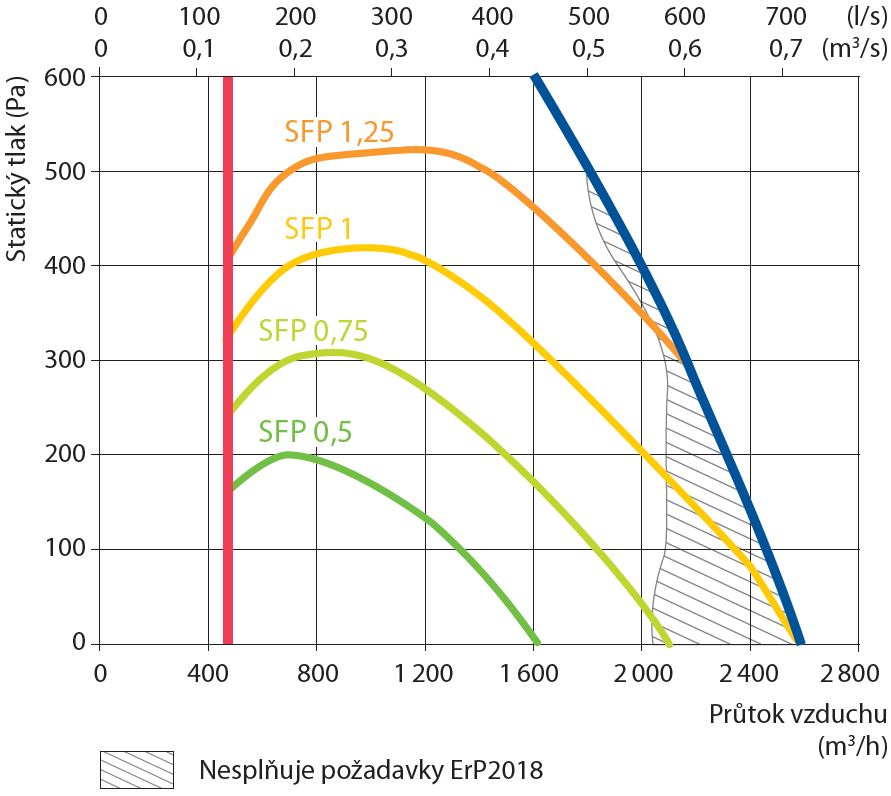

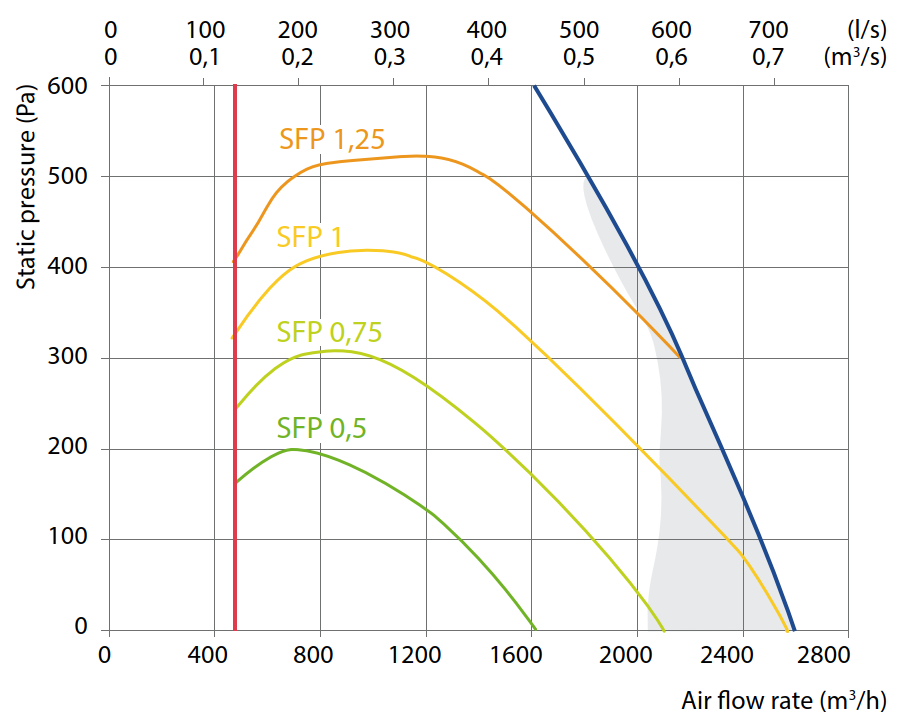

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Nominální průtok vzduchu dle ErP 2018, m3/h | 2070 |
| Tloušťka panelu, mm | 50 |
| Hmotnost jednotky, kg | 280 |
| Rozměry jednotky (Š × V × H), mm | 2060 × 527 × 1210 |
| Rozměry filtrů (Š × V × H), mm | 560 × 420 × 96 |
| Napájení (HW), V | 1~230 |
| Napájení (HE), V | 3~400 |
| Maximální provozní proud (HW), A | 6,3 |
| Maximální provozní proud (HE), A | 16,8 |
| Výkon elektrického ohřívače (HE), kW | 7,5 |
| Minimální prostor pro údržbu, mm | 400 |
| Akustický tlak LpA, dB(A) (3 m) | 48 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO R 2000 F C5 – instalační manuál
- VERSO Standard C5.1 – uživatelský manuál
- VERSO R 2000 F C5 – schéma dílů a manuál pro recyklaci
- VERSO R 2000 F C5 – funkční schéma
- VERSO R 2000 F C5 – schéma zapojení (el. ohřívač)
- VERSO R 2000 F C5 – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Uzavírací klapka | AGUJ-M-355-LF24/LM24 |
| Vodní ohřívač | DH-355 |
| Vodní ohřívač/chladič | DHCW-355 |
| Směšovací uzel | PPU-HW-3R-15-1,6-W2 |
| Dvoucestný ventil | VVP47.20-4,0+SSP61 |
| Přímý výparník | DCF-2,0-14 |
| Vodní chladič | DCW-2,0-13 |
