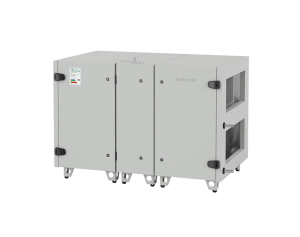

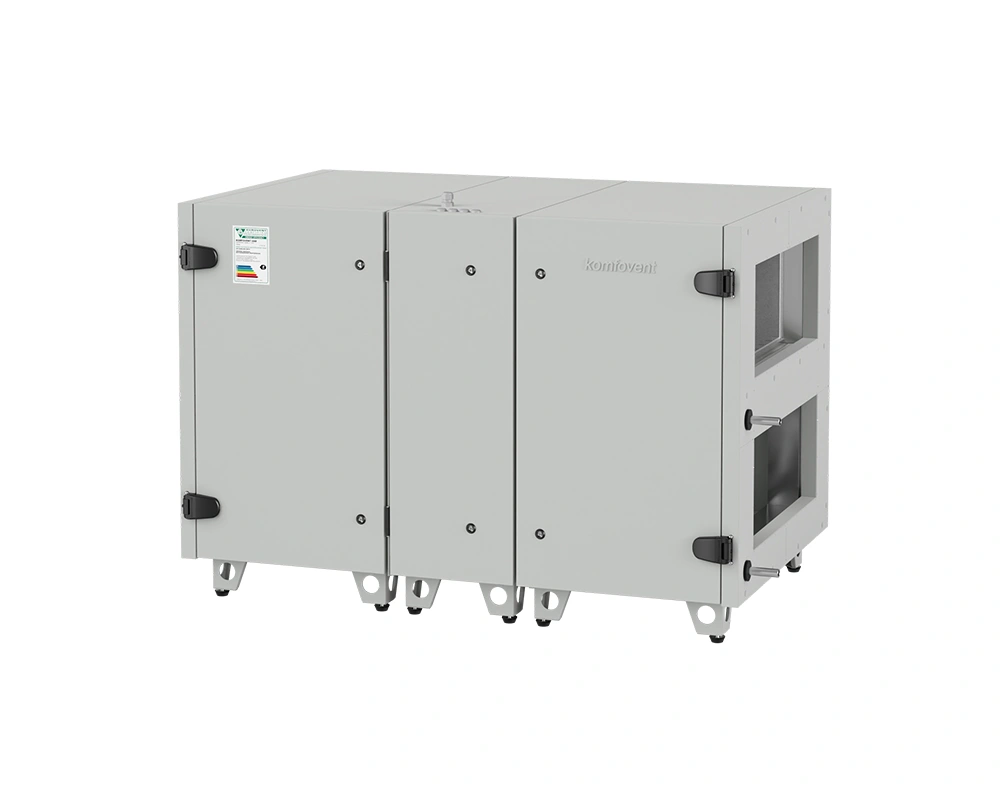

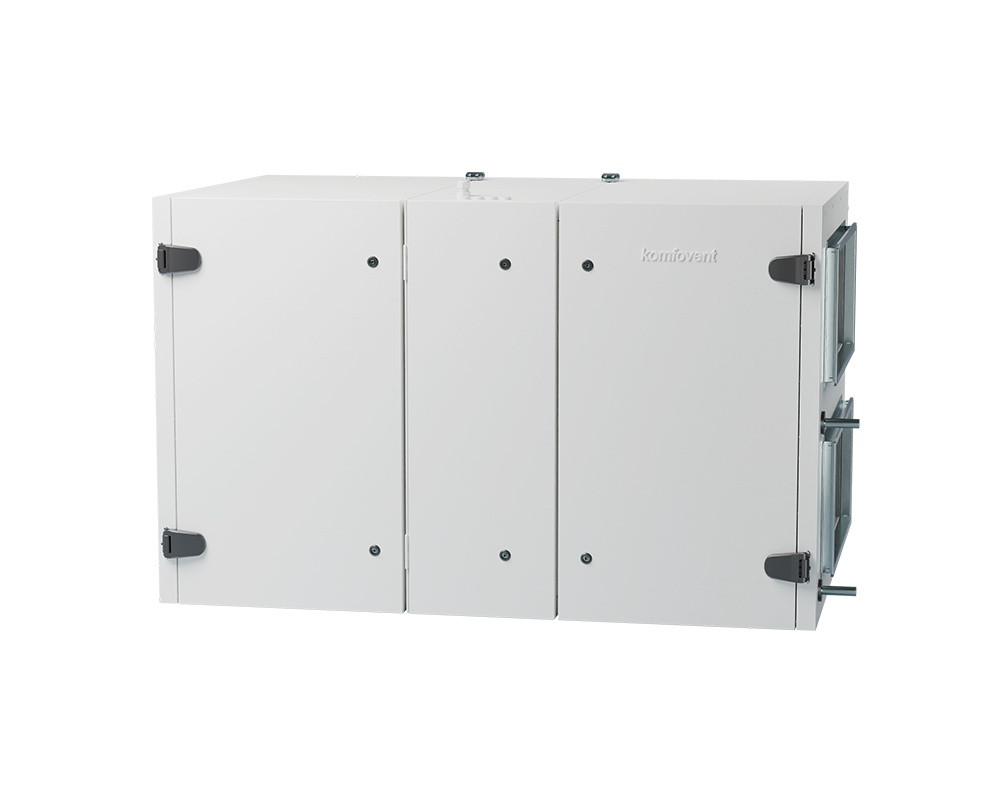

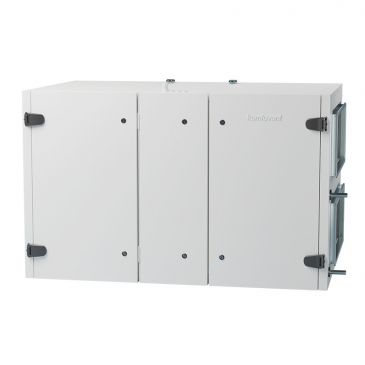

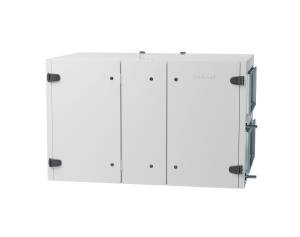

VERSO R 2500 H C5
Varianty provedení VZT jednotky
H - horizontální provedení (fixně umístěná hrdla do stran)
H-E - vestavěný elektrický ohřívač
H-W - vestavěný vodní ohřívač
Varianty rotačního tepelného výměníku
L/A - kondenzační, standardní účinnost ZZT
SL/A - kondenzační, vyšší účinnost ZZT
L/AZ - sorpční
- BIM Model na MagiCAD cloud
Katalogový list R 2500 H
Popis řídícího systému jednotek VERSO - KOMFOVENT C5
Možnosti ovládání VZT jednotky

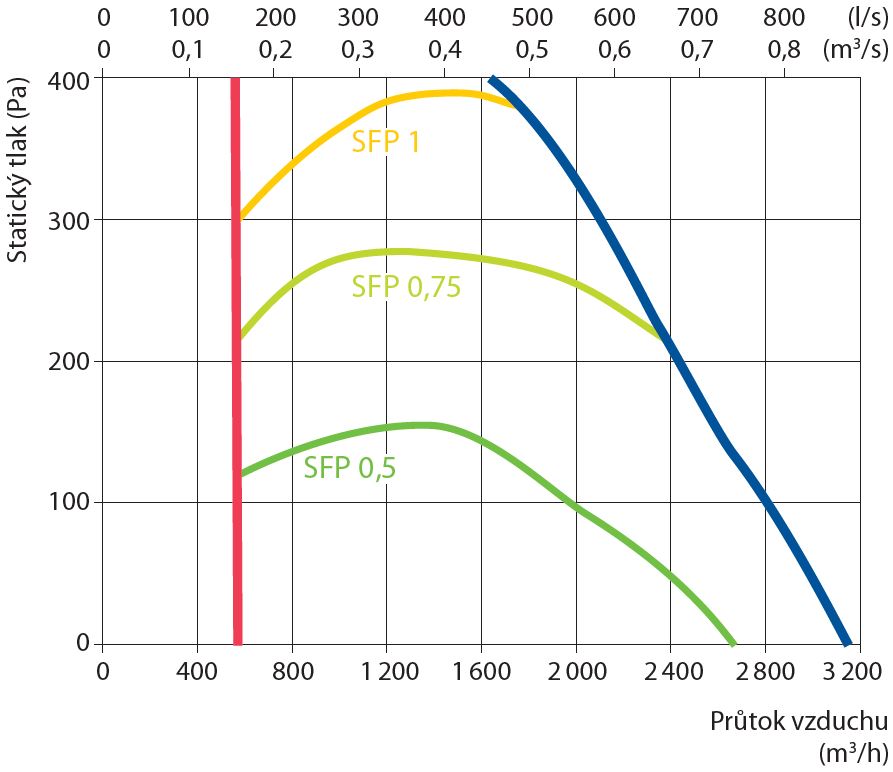

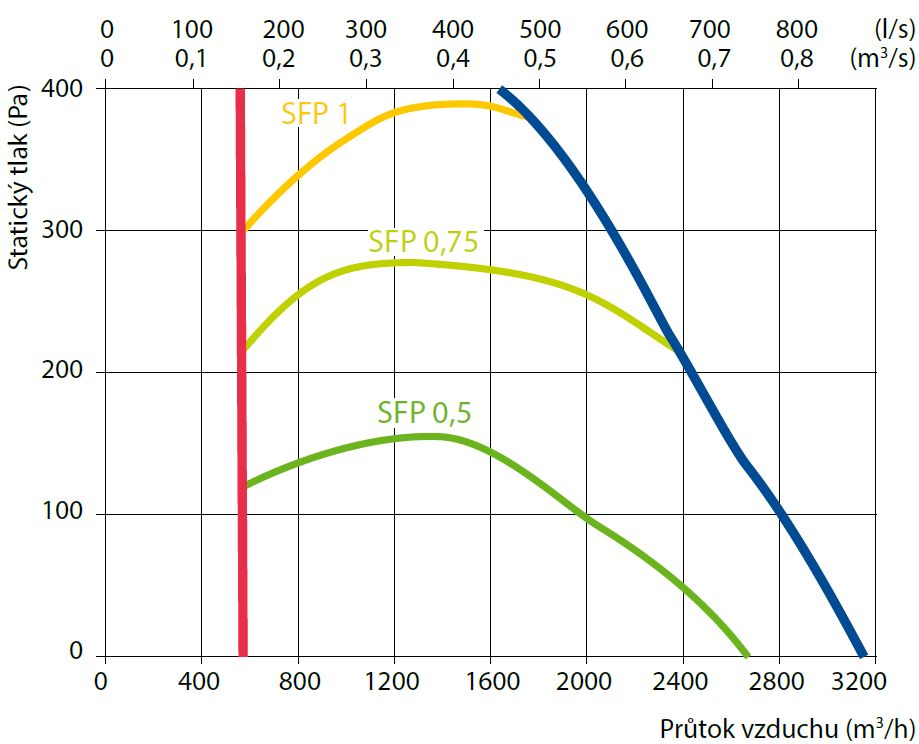

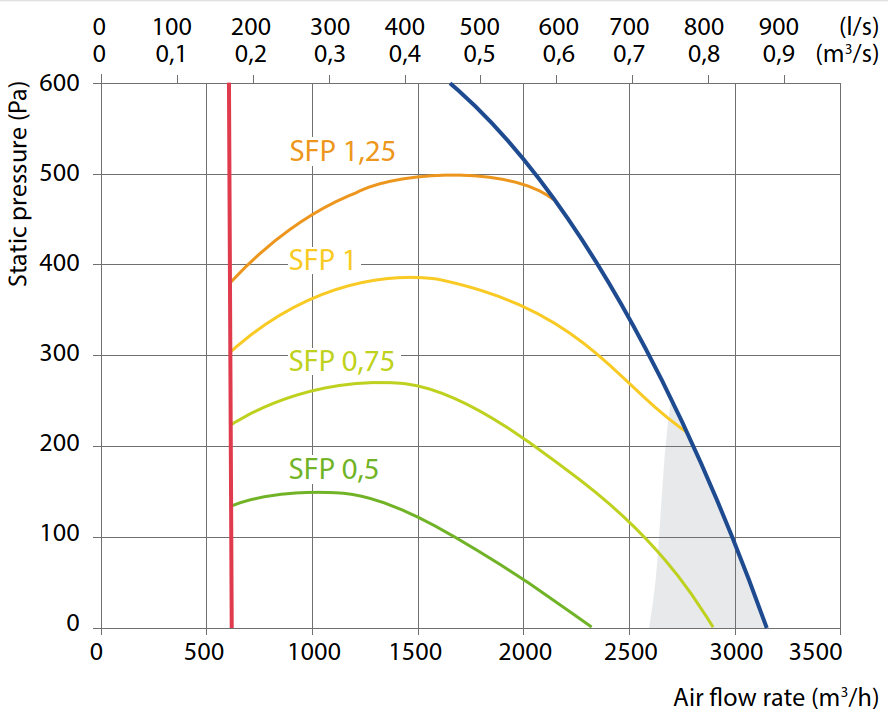

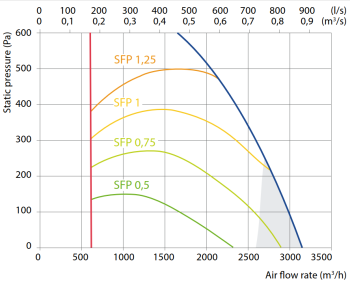

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 2807 | ||
|---|---|---|---|
| Tloušťka panelu, mm | 50 | ||
| Hmotnost jednotky, kg | 289 | ||
| Rozměry jednotky ŠxVxH, mm | 1606x1000x1000 | ||
| Rozměry filtrů ŠxVxH, mm | 792x392-10x500 (kapsový) | ||
| Napájení (HW), V | 1~230 | ||
| Napájení (HE), V | 3~400 | ||
| Maximální provozní proud (HW), A | 8,3 | ||
| Maximální provozní proud (HE), A | 18,8 | ||
| Výkon elektrického ohřívače (HE), kW | 7,5 | ||
| Minimální prostor pro údržbu, mm | 900 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od oplášrění | 45 | ||
| Ovládací panel | C5.1 | ||
Soubory ke stažení
VERSO C5 instalační manuál
VERSO Standard C5.1 uživatelský manuál
VERSO R 2500 H - výkres dwg
VERSO R 2500 H - 3D Revit model (horizontální + el. ohřev)
VERSO R 2500 H - 3D Revit model (horizontální + vodní ohřev)
VERSO R 2500 H - schéma dílů a manuál pro recyklaci
VERSO R 2500 H - funkční schéma
VERSO R 2500 H - schéma zapojení (el. ohřívač)
VERSO R 2500 H - schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | SRU-M-700x300-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-15-2,5-W2 |
| 2-cestný ventil | VVP45.25-6,3+SSB61 |
| Přímý výparník | DCF-2,5-17 |
| Vodní chladič | DCW-2,5-17 |
