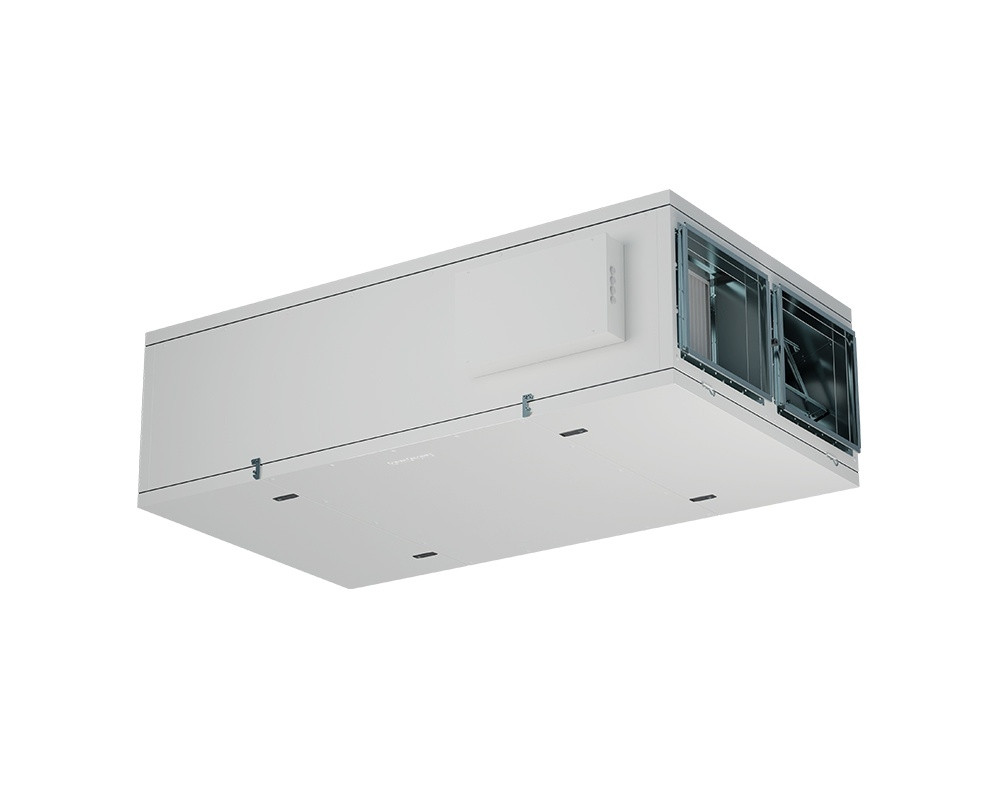

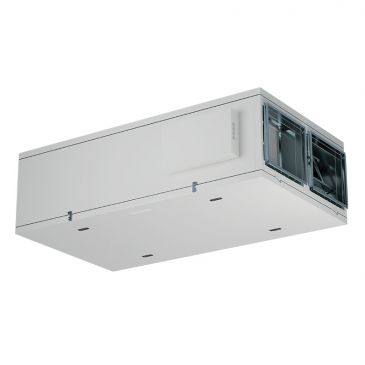

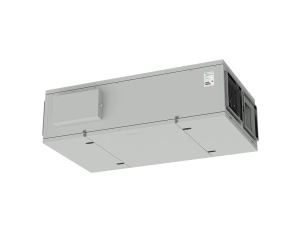

VERSO R 3000 F C5
Varianty provedení VZT jednotky
F - podstropní provedení
FS - podstropní provedení s ližinami
(bezpantové revizní kryty a ližiny k zasunutí revizního krytu pod VZT jednotku)
F(S)-E - vestavěný elektrický ohřívač
F(S)-W/SVK - externí vodní ohřívač (ohřívač je nutné objednat samostatně)
Varianty rotačního tepelného výměníku
L/A - kondenzační, standardní účinnost ZZT
SL/A - kondenzační, vyšší účinnost ZZT
- BIM Model na MagiCAD cloud
Katalogový list R 3000 F
Popis řídícího systému jednotek VERSO - KOMFOVENT C5
Možnosti ovládání VZT jednotky

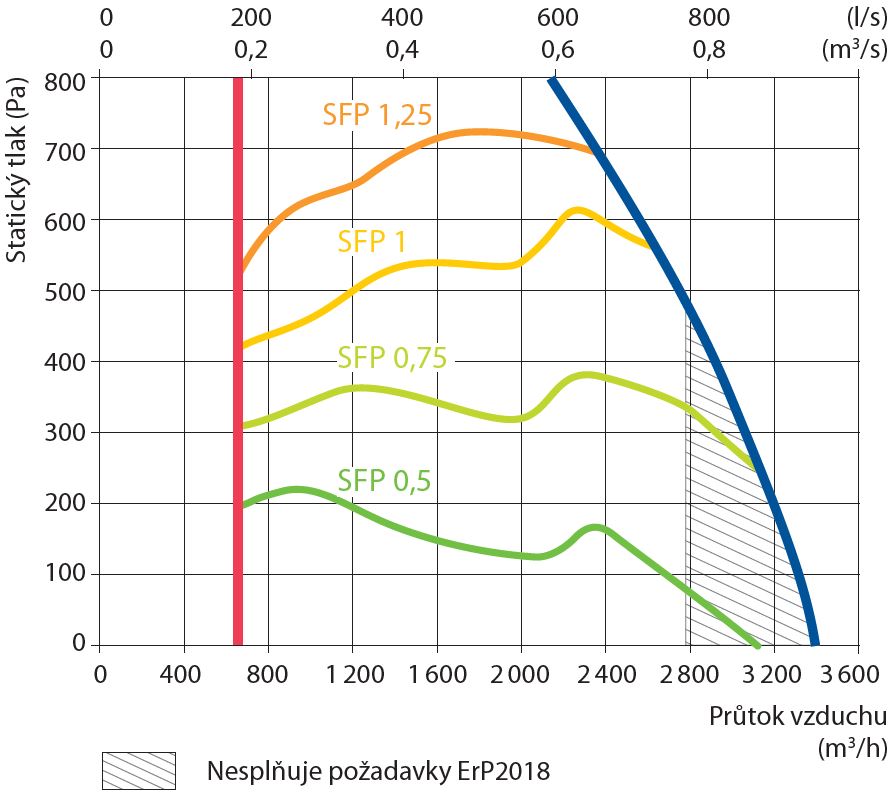

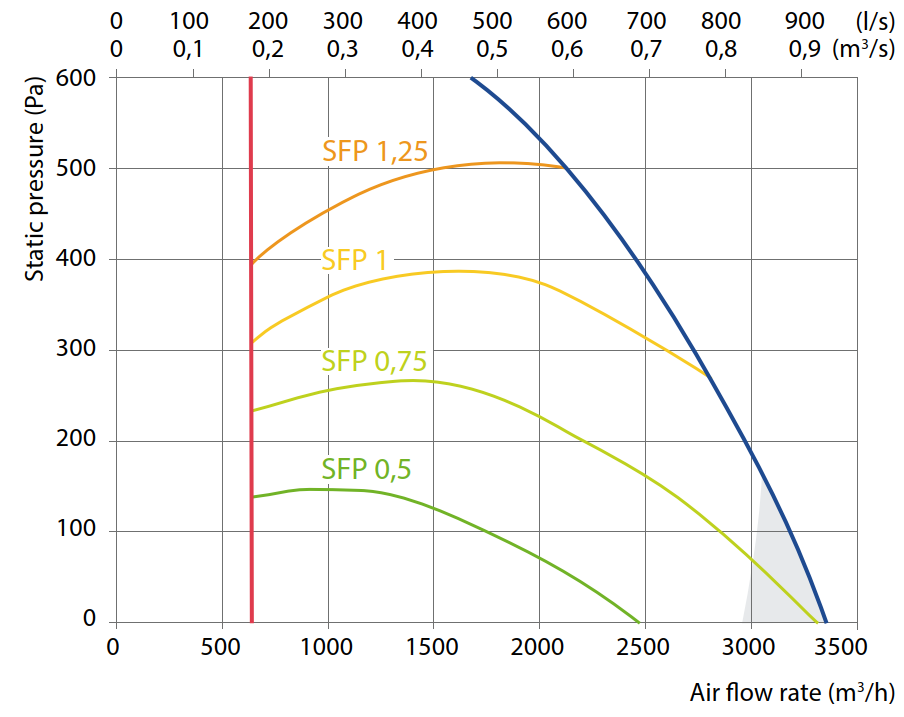

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 3150 | ||
|---|---|---|---|
| Tloušťka panelu, mm | 50 | ||
| Hmotnost jednotky, kg | 289 | ||
| Rozměry jednotky ŠxVxH, mm | 2160x648x1210 | ||
| Rozměry filtrů ŠxVxH, mm | 560x540x96 | ||
| Napájení (HW), V | 3~400 | ||
| Napájení (HE), V | 3~400 | ||
| Maximální provozní proud (HW), A | 7,1 | ||
| Maximální provozní proud (HE), A | 19,8 | ||
| Výkon elektrického ohřívače (HE), kW | 9 | ||
| Minimální prostor pro údržbu, mm | 600 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od opláštění | 49 | ||
| Ovládací panel | C5.1 | ||
Soubory ke stažení
VERSO C5 instalační manuál
VERSO Standard C5.1 uživatelský manuál
VERSO R 3000 F - výkres dwg
VERSO R 3000 F - 3D Revit model (horizontální + el. ohřev)
VERSO R 3000 F - 3D Revit model (horizontální + vodní ohřev)
VERSO R 3000 F - schéma dílů a manuál pro recyklaci
VERSO R 3000 F - funkční schéma
VERSO R 3000 F - schéma zapojení (el. ohřívač)
VERSO R 3000 F - schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | SRU-M-500x400-LF24/LM24 |
| Vodní ohřívač | SVK-700x400-2R |
| Směšovací uzel | PPU-HW-3R-15-2,5-W2 |
| 2-cestný ventil | VVP45.25-6,3+SSB61 |
| Přímý výparník | DCF-3,0-20-2 |
| Vodní chladič | DCW-3,0-20 |
