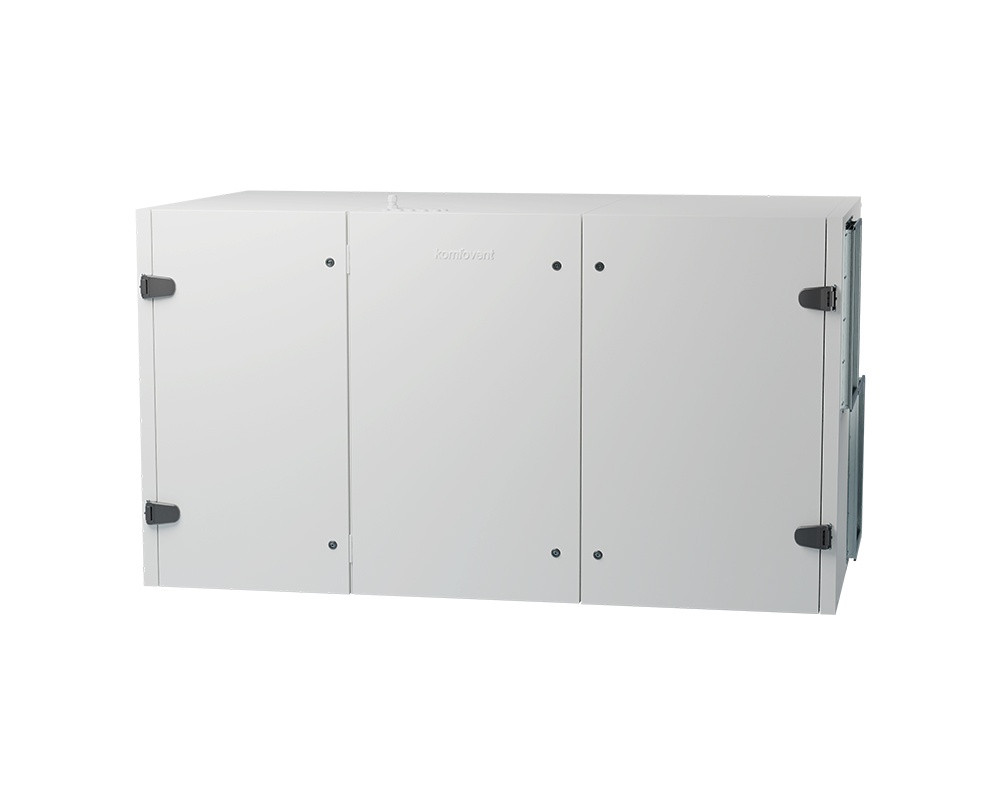

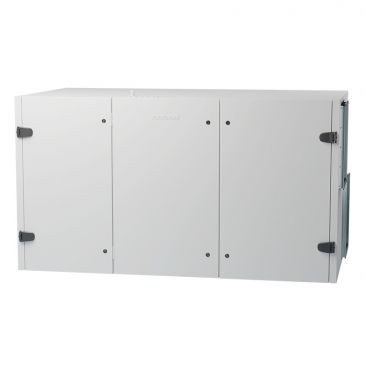

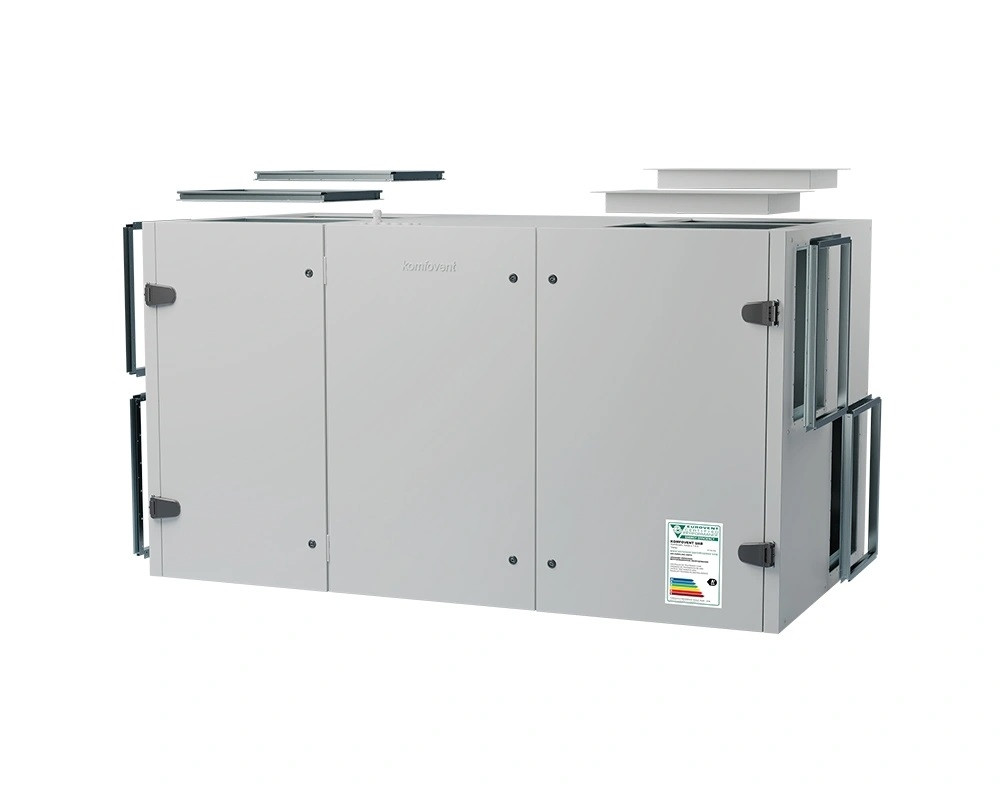

VERSO R 4000 U/H/V C5
Varianty provedení VZT jednotky
H – horizontální provedení (fixně umístěná hrdla do stran)
H-E – vestavěný elektrický ohřívač
H-W – vestavěný vodní ohřívač
V – vertikální provedení (fixně umístěná hrdla na horní straně)
V-E – vestavěný elektrický ohřívač
V-W – vestavěný vodní ohřívač
UH(V) – univerzální provedení (hrdla s variabilní orientací – horizontálně/vertikálně)
UH(V)-E – vestavěný elektrický (E) ohřívač
UH(V)-HCW – vestavěný vodní ohřívač/chladič
UH(V)-HCDX – vestavěný přímý výparník s možností ohřevu/chlazení
Varianty rotačního tepelného výměníku
L/A – kondenzační, standardní účinnost ZZT
SL/A – kondenzační, vyšší účinnost ZZT
L/AZ – sorpční
- Max. průtok vzduchu: 3910 m3/h (dle ErP 2018)
- Řídicí systém: integrovaný systém KOMFOVENT C5
- Provedení: H (horizontální) / V (vertikální) / U(H/V) (univerzální)
Dokumentace:
Katalogový list VERSO R 4000 U/H/V C5
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D výkres (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud

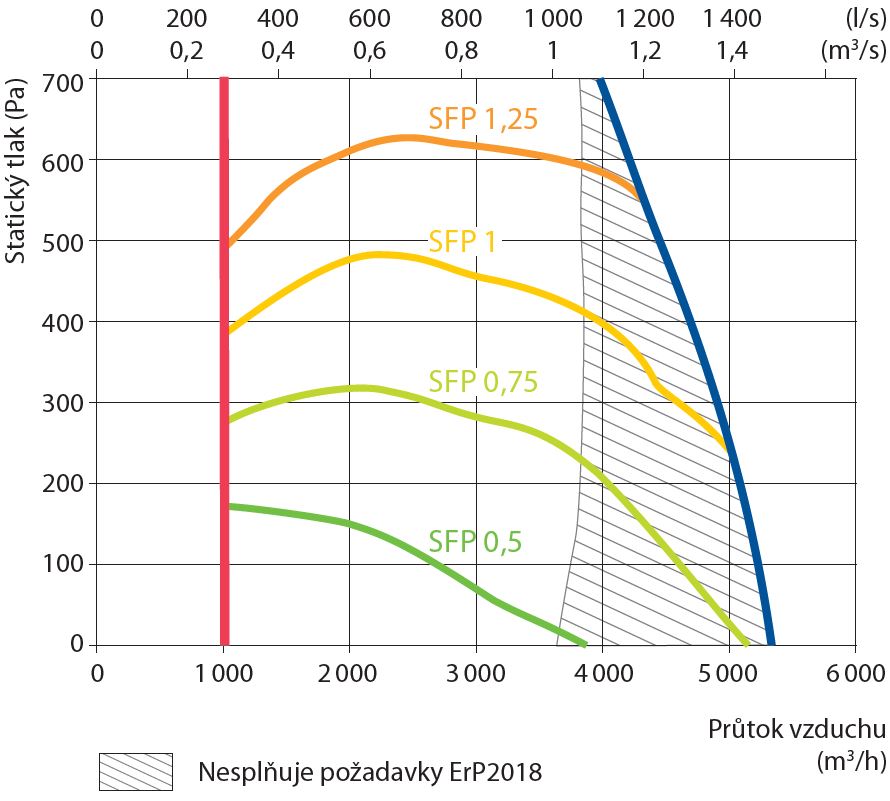

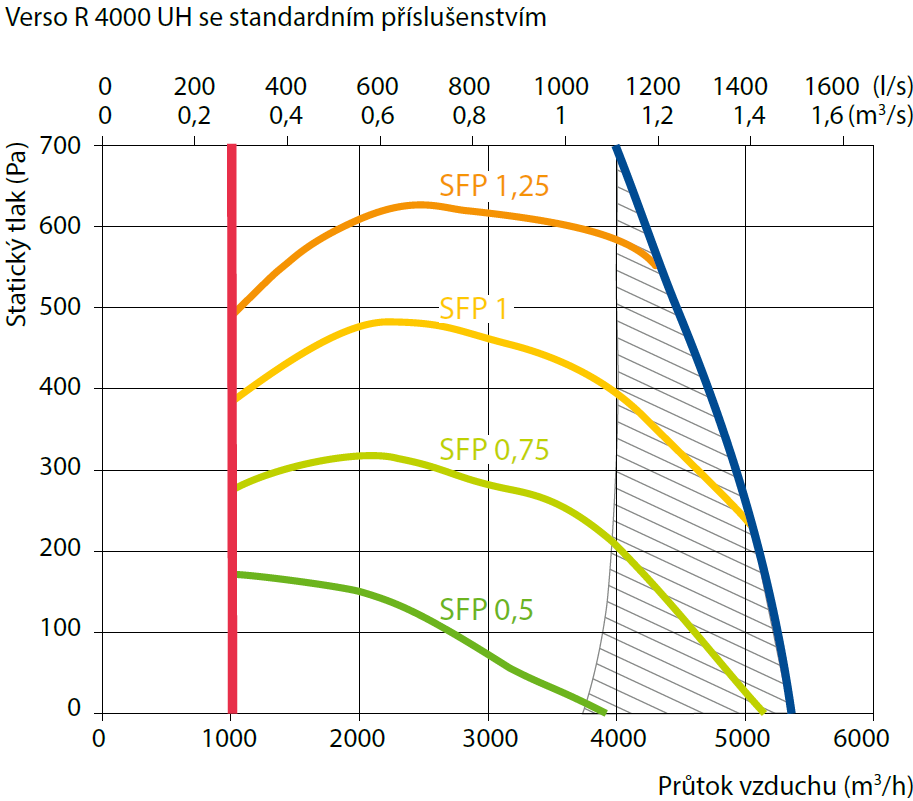

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 3910 |
| Tloušťka panelu, mm | 50 |
| Hmotnost jednotky, kg | 518 |
| Rozměry jednotky (Š × V × H), mm | 2100 × 1150 × 1150 |
| Rozměry filtrů (Š × V × H), mm | 525 × 510 × 46 |
| Napájení (HW), V | 3~400 |
| Napájení (HE), V | 3~400 |
| Maximální provozní proud (HW), A | 9,7 |
| Maximální provozní proud (HE), A | 31,1 |
| Výkon elektrického ohřívače (HE), kW | 15 |
| Minimální prostor pro údržbu, mm | 1000 |
| Akustický tlak LpA, dB(A) (3 m) | 42 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO C5 – instalační manuál
- VERSO Standard C5.1 – uživatelský manuál
- VERSO R 4000 U – schéma dílů a manuál pro recyklaci
- VERSO R 4000 U – funkční schéma
- VERSO R 4000 U – schéma zapojení (el. ohřívač)
- VERSO R 4000 U – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem (horizontální připojení) |
SRU-M-400x500-LF24/LM24 |
| Klapka se servopohonem (vertikální připojení) |
SRU-M-500x400-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-25-6,3-W2 |
| 2-cestný ventil | VVP45.25-10+SSC61 |
| Přímý výparník | DCF-4,5-31-2 |
| Vodní chladič | DCW-4,5-30 |
