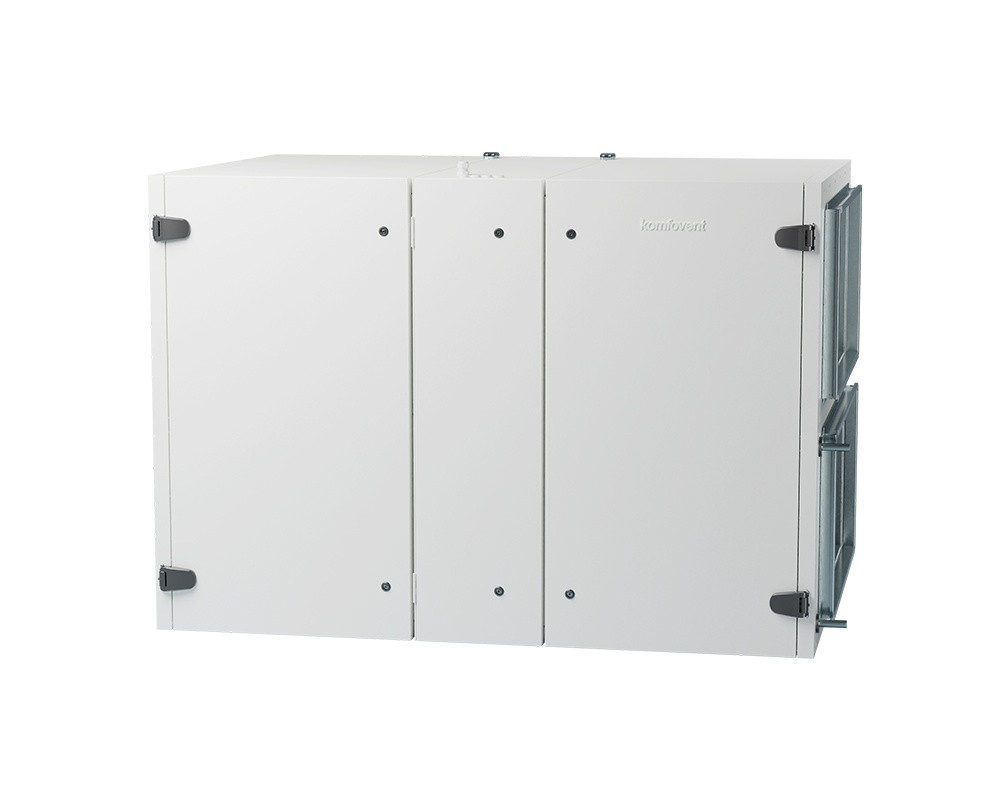

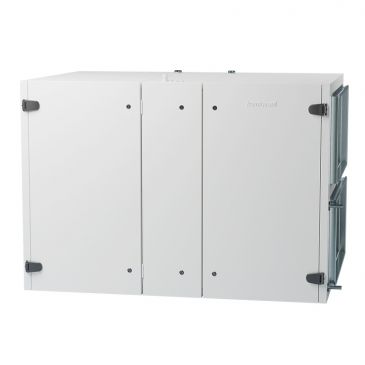

VERSO R 5000 H C5
Varianty provedení VZT jednotky
H – horizontální provedení (fixně umístěná hrdla do stran)
H-W – vestavěný vodní ohřívač
Varianty rotačního tepelného výměníku
L/A – kondenzační, standardní účinnost ZZT
SL/A – kondenzační, vyšší účinnost ZZT
L/AZ – sorpční
- Průtok vzduchu (nominální): 5355 m3/h (dle ErP 2018)
- Řídicí systém: integrovaný systém KOMFOVENT C5
- Provedení: H (horizontální)
Dokumentace:
Katalogový list VERSO R 5000 H
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud

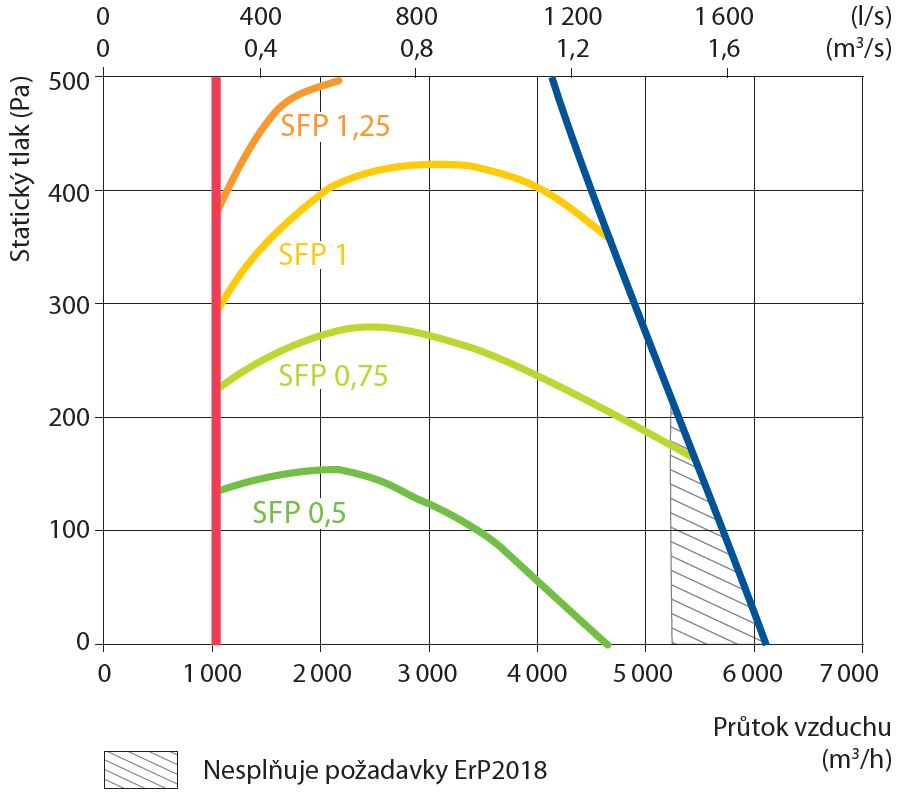

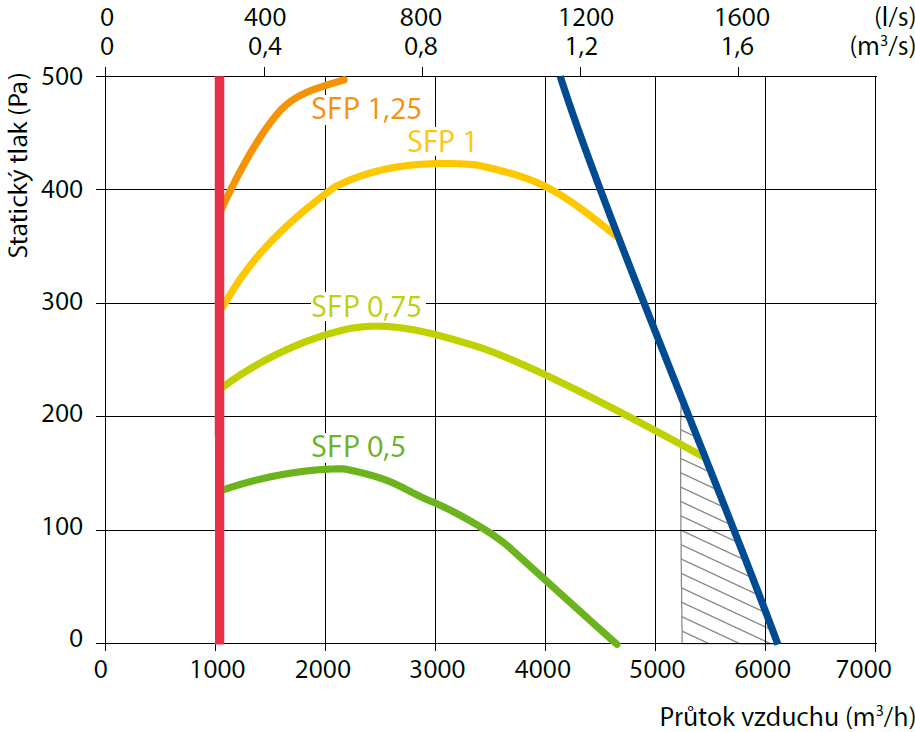

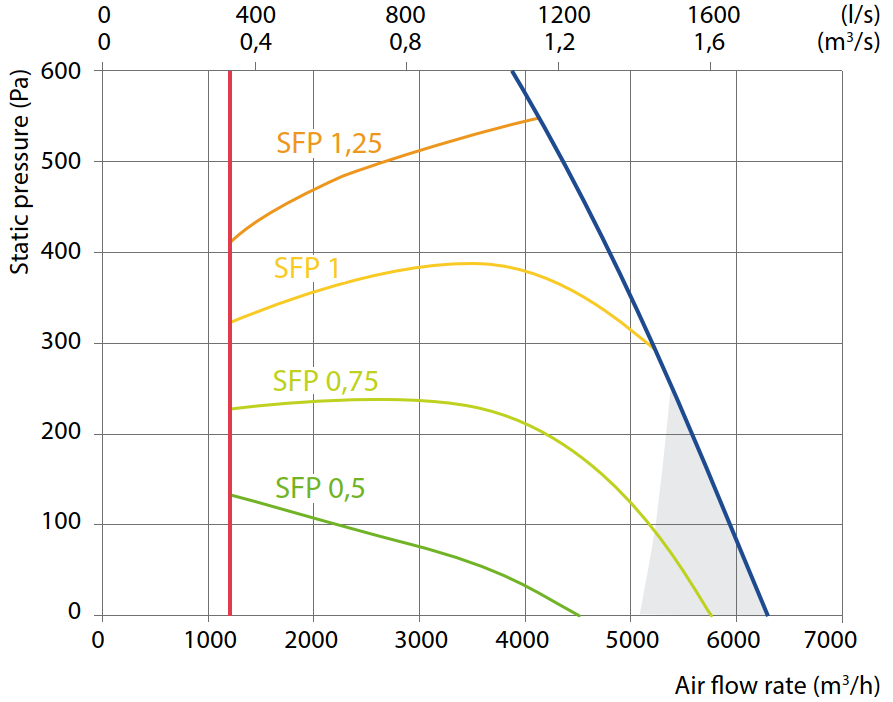

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Nominální průtok vzduchu dle ErP 2018, m3/h | 5355 |
| Tloušťka panelu, mm | 50 |
| Hmotnost jednotky, kg | 510 |
| Rozměry jednotky (Š × V × H), mm | 1872 × 1300 × 1300 |
| Rozměry filtrů (Š × V × H), mm | 592 × 592-8 × 500 (kapsový) |
| Napájení, V | 3~400 |
| Maximální provozní proud (HE), A | 34,1 |
| Maximální provozní proud (HW), A | 12,7 |
| Minimální prostor pro údržbu, mm | 1200 |
| Akustický tlak LpA, dB(A) (3 m) | 50 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO R 5000 H C5 – instalační manuál
- VERSO Standard C5.1 – uživatelský manuál
- VERSO R 5000 H C5 – schéma dílů a manuál pro recyklaci
- VERSO R 5000 H C5 – funkční schéma
- VERSO R 5000 H C5 – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Uzavírací klapka | SRU-M-1000x500-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-20-4,0-W2 |
| Dvoucestný ventil | VVP45.25-10,0+SSC61 |
| Přímý výparník | DCF-4,5-31-2 |
| Vodní chladič | DCW-4,5-30 |
