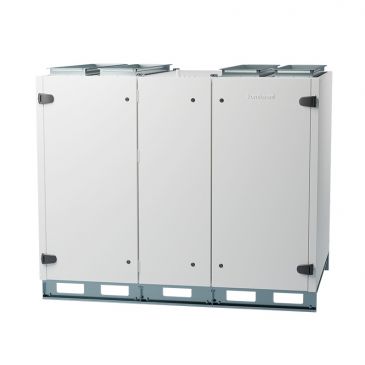

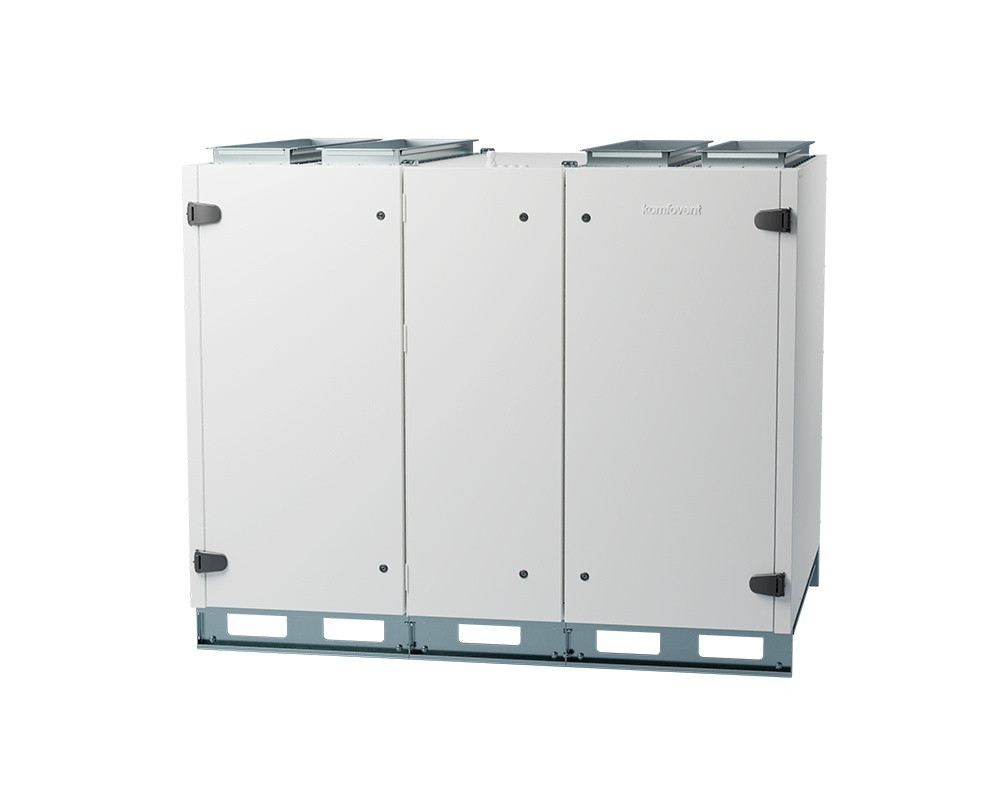

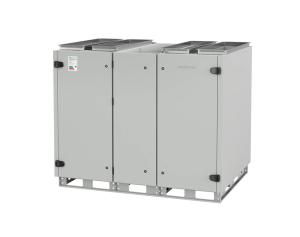

VERSO R 5000 V C5
Varianty provedení VZT jednotky
V - vertikální provedení (fixně umístěná hrdla na horní straně)
V-E - vestavěný elektrický ohřívač
V-W - vestavěný vodní ohřívač
Varianty rotačního tepelného výměníku
L/A - kondenzační, standardní účinnost ZZT
SL/A - kondenzační, vyšší účinnost ZZT
L/AZ - sorpční
- BIM Model na MagiCAD cloud
Katalogový list R 5000 V
Popis řídícího systému jednotek VERSO - KOMFOVENT C5
Možnosti ovládání VZT jednotky

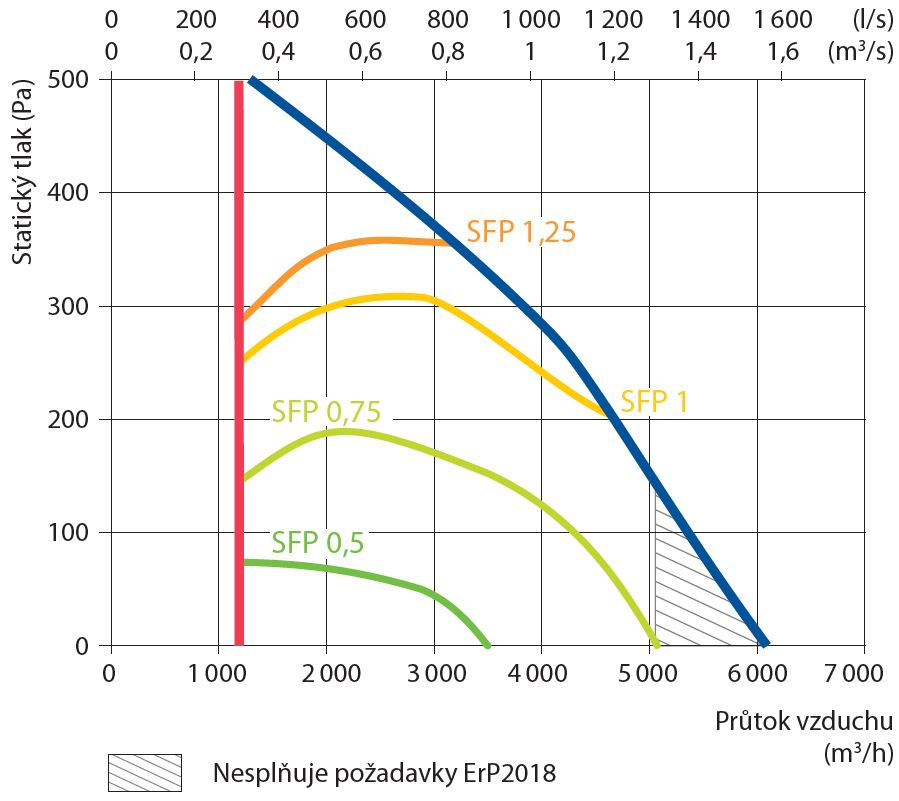

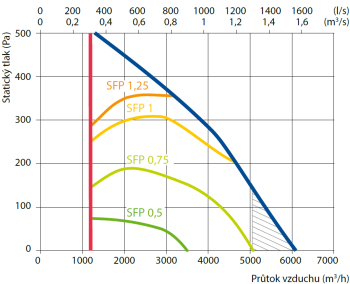

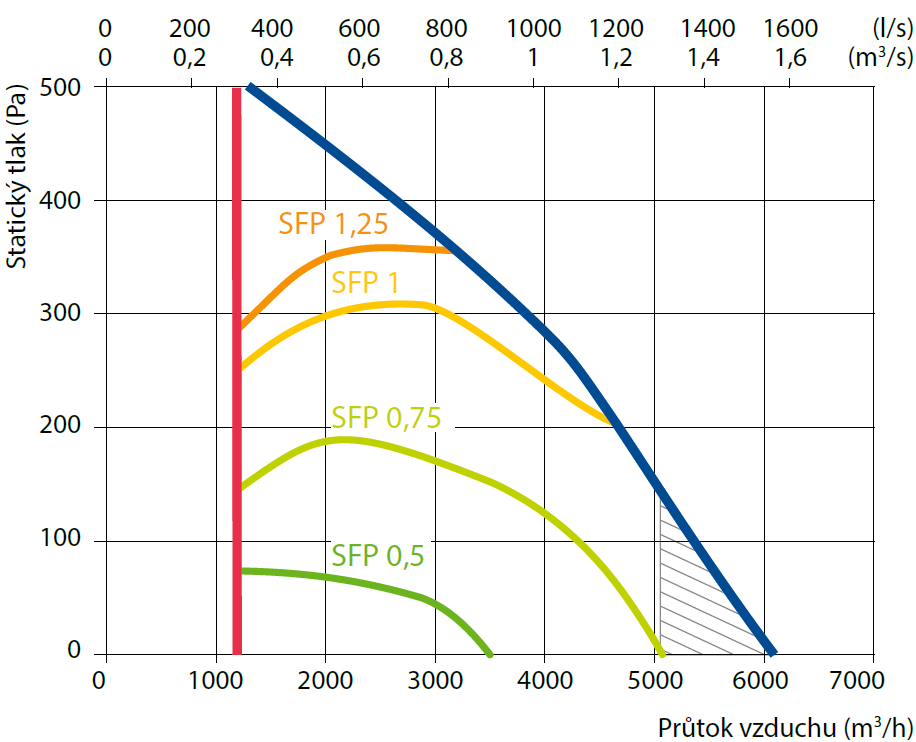

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 5160 | ||
|---|---|---|---|
| Tloušťka panelu, mm | 50 | ||
| Hmotnost jednotky, kg | 600 | ||
| Rozměry jednotky ŠxVxH, mm | 1900x1400x1405 | ||
| Rozměry filtrů ŠxVxH, mm | 650x630x92 | ||
| Napájení (HW), V | 3~400 | ||
| Napájení (HE), V | 3~400 | ||
| Maximální provozní proud (HW), A | 8,1 | ||
| Maximální provozní proud (HE), A | 29,5 | ||
| Výkon elektrického ohřívače (HE), kW | 15 | ||
| Minimální prostor pro údržbu, mm | 1300 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od opláštění | 44 | ||
| Ovládací panel | C5.1 | ||
Soubory ke stažení
VERSO C5 instalační manuál
VERSO Standard C5.1 uživatelský manuál
VERSO R 5000 V - výkres dwg
VERSO R 5000 V - 3D Revit model (horizontální + el. ohřev)
VERSO R 5000 V - 3D Revit model (horizontální + vodní ohřev)
VERSO R 5000 V - schéma dílů a manuál pro recyklaci
VERSO R 5000 V - funkční schéma
VERSO R 5000 V - schéma zapojení (el. ohřívač)
VERSO R 5000 V - schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | SRU-M-1100x300-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-20-4-W2 |
| 2-cestný ventil | VVP45.25-10,0+SSC61 |
| Přímý výparník | DCF-4,5-31-2 |
| Vodní chladič | DCW-4,5-30 |
