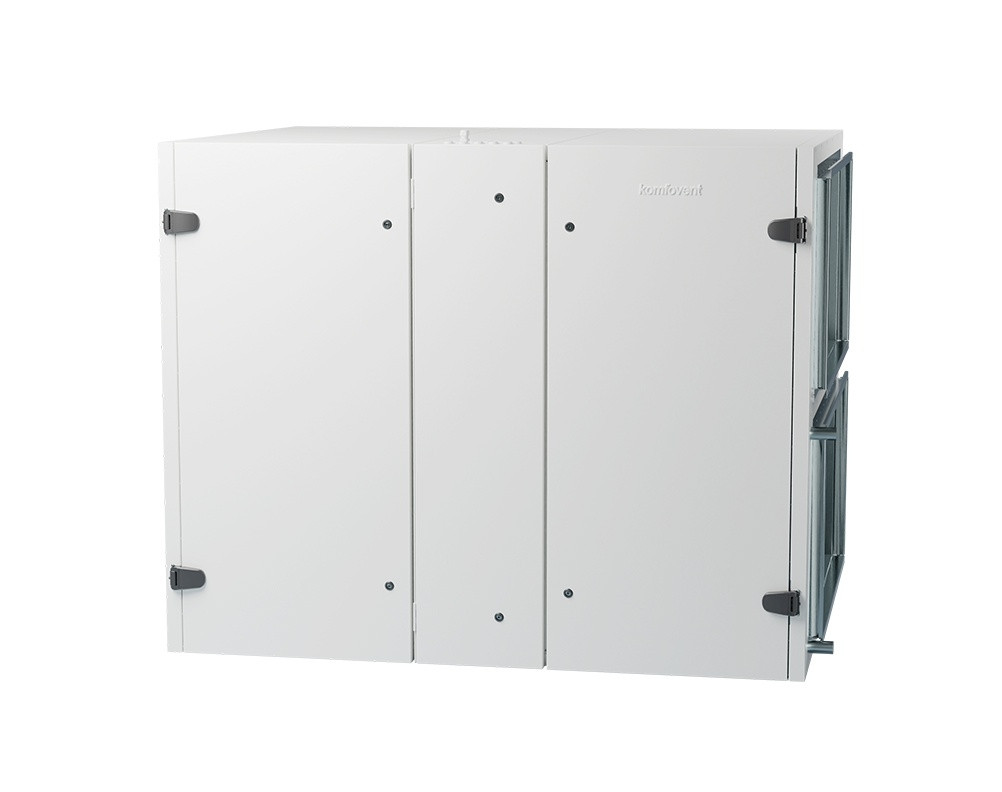

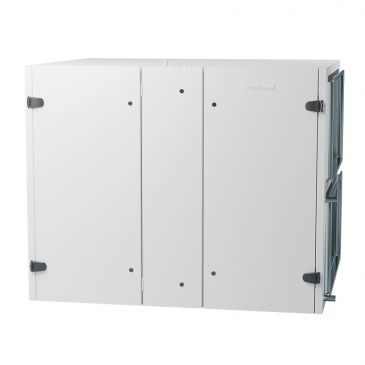

VERSO R 7000 H C5

	Varianty provedení VZT jednotky F – podstropní provedení FS – podstropní provedení s ližinami (bezpantové revizní kryty a ližiny k zasunutí revizního krytu pod VZT jednotku) F(S)-E – vestavěný elektrický ohřívač F(S)-W/SVK – externí vodní ohřívač (ohřívač je nutné objednat samostatně) Varianty rotačního tepelného výměníku L/A – kondenzační, standardní účinnost ZZT SL/A – kondenzační, vyšší účinnost ZZT
Nominální průtok vzduchu: 6850 m3/h (ErP 2018)	Řídicí systém: integrovaný systém KOMFOVENT C5
Dokumentace: Katalogový list VERSO R 7000 H Popis řídicího systému jednotek VERSO – KOMFOVENT C5	Podklady pro projektanty: 2D model (DWG) 3D Revit model – el. ohřev 3D Revit model – vodní ohřev BIM model na MagiCAD cloud

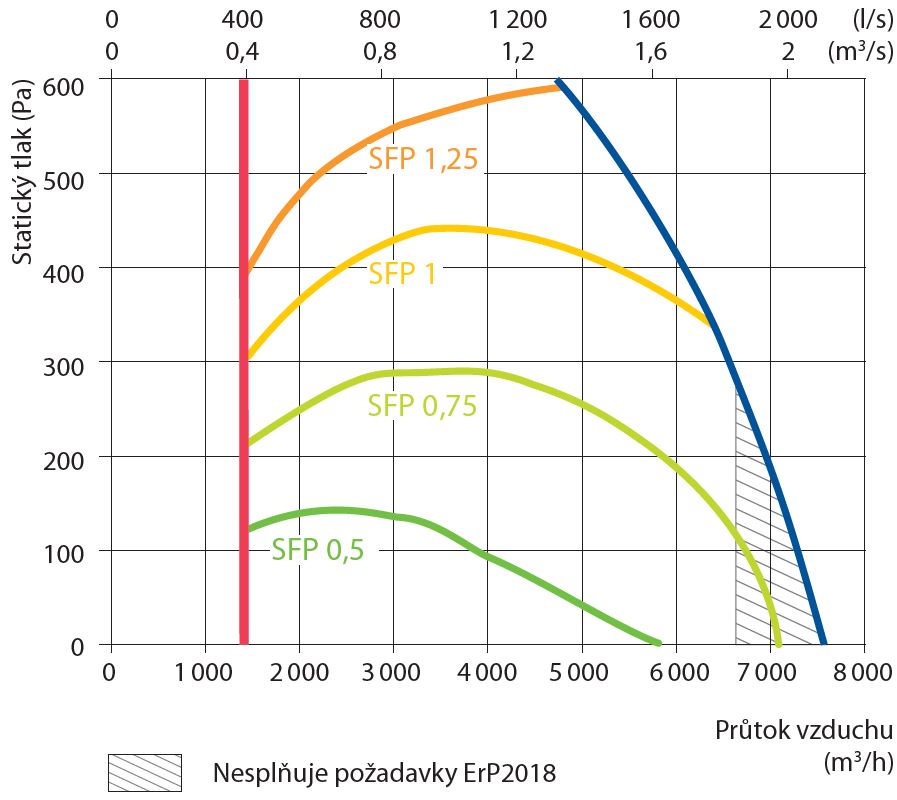

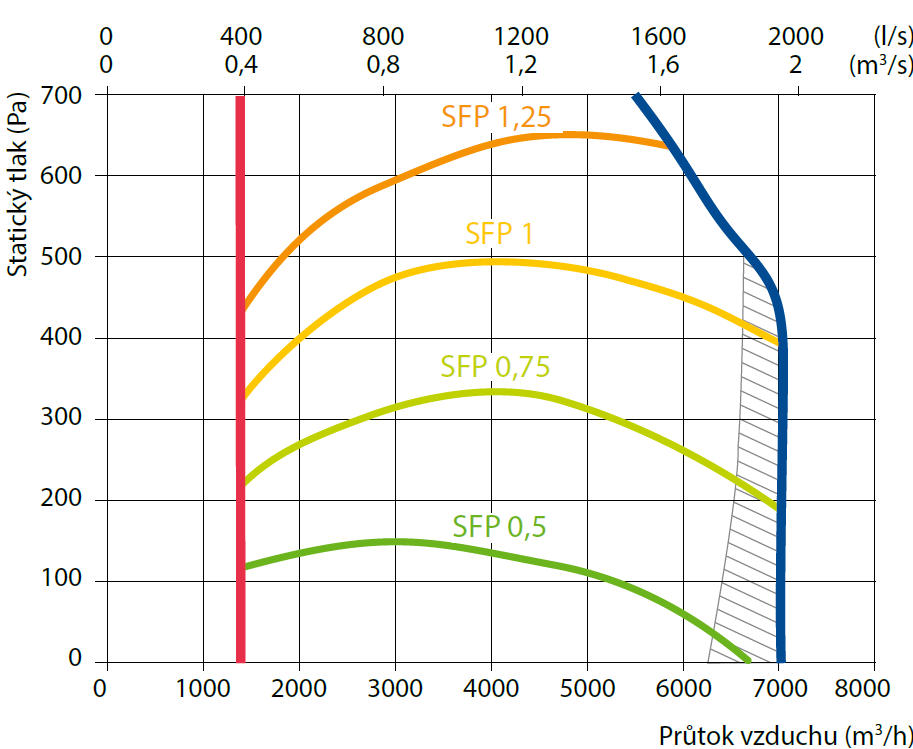

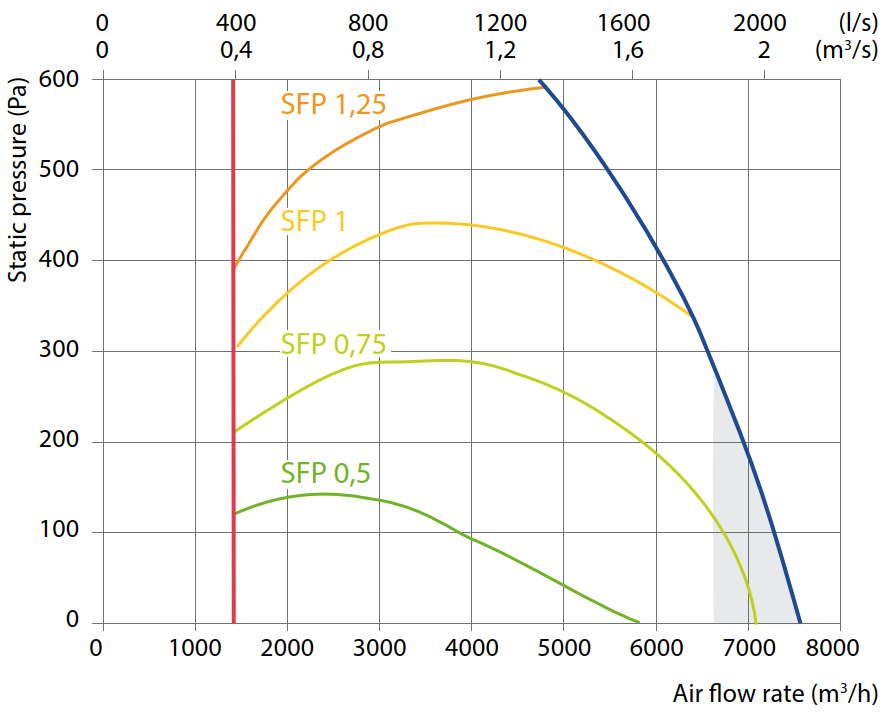

Výkonová charakteristika	Soubory ke stažení
	VERSO R 7000 H C5 – instalační manuál VERSO Standard C5.1 – uživatelský manuál VERSO R 7000 H C5 – schéma dílů a manuál pro recyklaci VERSO R 7000 H C5 – funkční schéma VERSO R 7000 H C5 – schéma zapojení (vodní ohřívač)
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program KOMFOVENT Select
Možnosti ovládání VZT jednotky

Technické parametry
Nominální průtok vzduchu dle ErP 2018, m3/h	6850
Tloušťka panelu, mm	45
Hmotnost jednotky, kg	765
Rozměry jednotky (Š × V × H), mm	1525×1675×1980
Rozměry filtrů (Š × V × H), mm	592×592-8×500 (×2)
Třída filtrace, přívod/odtah	ePM1 60 (F7)/ePM10 50 (M5)
Napájení (HW), V	3~400
Napájení (HE), V	3~400
Průřez napájecího kabelu (HW), mm2	5×2,5
Průřez napájecího kabelu (HE), mm2	5×10
Maximální provozní proud (HW), A	13,5
Maximální provozní proud (HE), A	48
Výkon elektrického ohřívače (HE), kW / ∆t, °C	24 /9
Minimální prostor pro údržbu, mm	1500
Akustický výkon, LWA, dB(A)	51
Akustický tlak LPA, dB(A), (3 m)	41
Ovládací panel	C5.1

Příslušenství
Čidlo CO2 – interiérové	NL-ECO-CO2	Čidlo CO2 – kanálové	ADS-CO2-D
Čidlo RH – interiérové	NL-ECO-RH	Čidlo RH – kanálové	ADS-RH-D
Čidlo variabilního průtoku (VAV)	P2500	Uzavírací klapka	SRU-M-1200×600+LF24/LM24
Směšovací uzel	PPU-HW-3R-20-4,0-W2	Dvoucestný ventil	VVP45.32-16.0+SSC161.05HF
Přímý výparník	DCF-7,0-48-3	Vodní chladič	DCW-7,0-47
