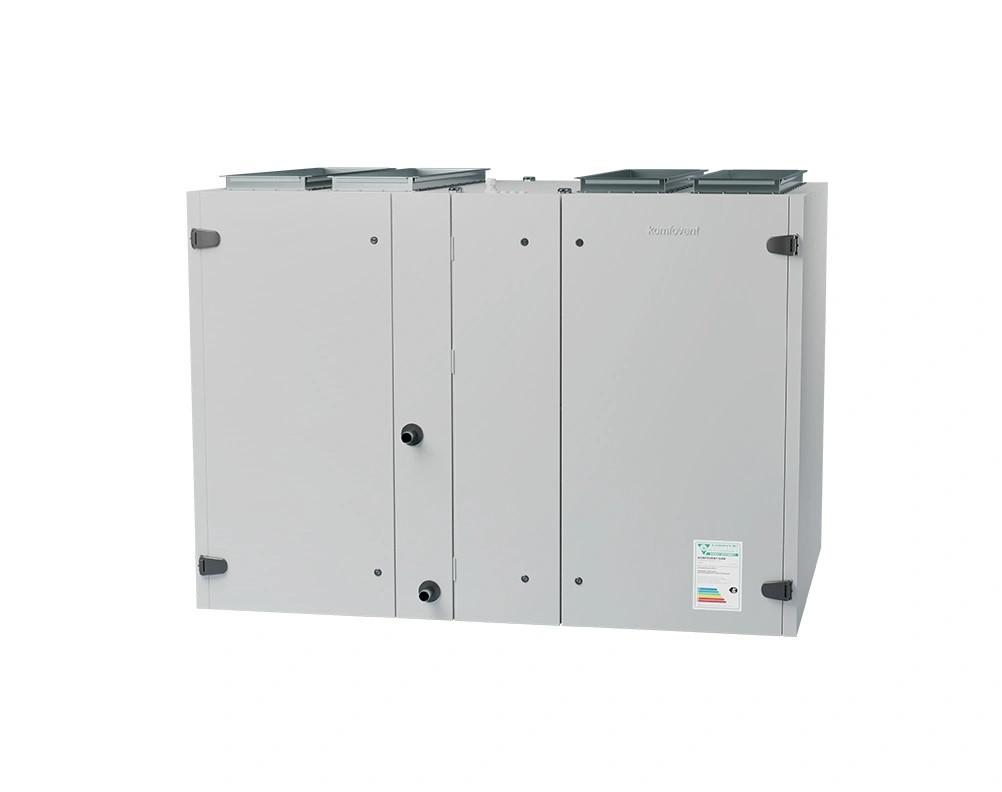

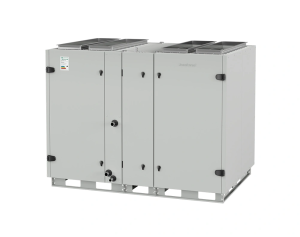

VERSO R 7000 V C5
Varianty provedení VZT jednotky
V – vertikální provedení (fixně umístěná hrdla na horní straně jednotky)
V-E – vestavěný elektrický ohřívač
V-W – vestavěný vodní ohřívač
V-HCW – vestavěný vodní chladič/ohřívač
V-HCDX – vestavěný přímý výparník (topení/chlazení)
V-HCWE – vestavěný vodní chladič/ohřívač + elektrický ohřívač
V-HCDXE – vestavěný přímý výparník (topení/chlazení) + elektrický ohřívač
Varianty rotačního tepelného výměníku
L/A – kondenzační, standardní účinnost ZZT
SL/A – kondenzační, vyšší účinnost ZZT
L/AZ – sorpční
- Průtok vzduchu (nominální): 6405 m3/h (dle ErP 2018)
- Řídicí systém: integrovaný systém KOMFOVENT C5
- Provedení: V (vertikální)
Dokumentace:
Katalogový list VERSO R 7000 V
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D model (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud

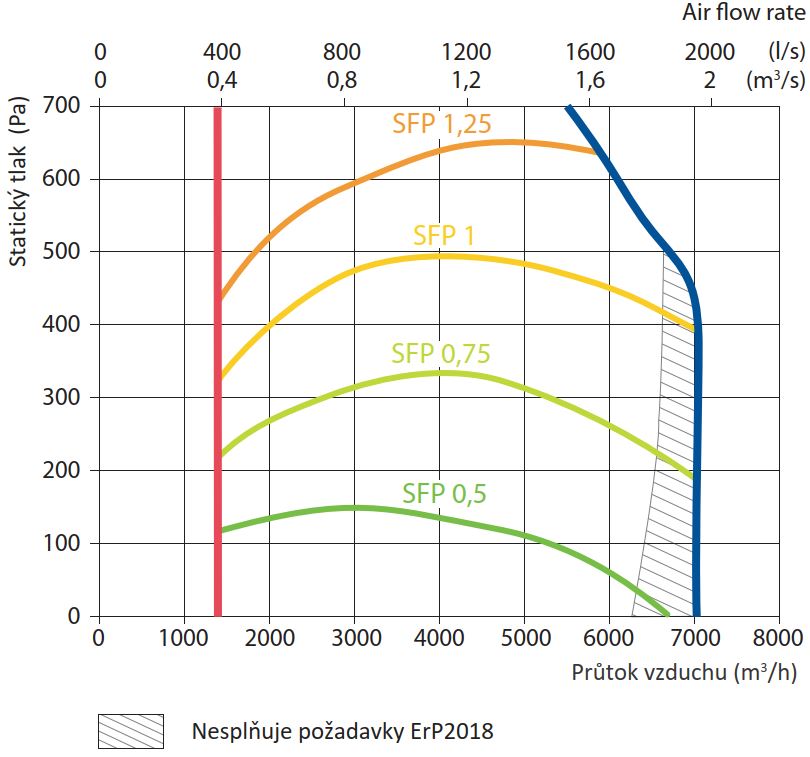

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Nominální průtok vzduchu dle ErP 2018, m3/h | 6405 |
| Tloušťka panelu, mm | 50 |
| Hmotnost jednotky, kg | 700 |
| Rozměry jednotky (Š × V × H), mm | 2200 × 1535 × 1505 |
| Rozměry filtrů (kapsové) | 3 ks – 467 × 701-8 × 500 2 ks – 700 × 547-8 × 320 |
| Napájení, V | 3~400 |
| Maximální provozní proud, A (el. / vodní ohřev) | 37,7 / 16 |
| Minimální prostor pro údržbu, mm | 1400 |
| Akustický tlak LpA, dB(A) (3 m) | 44 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO R 7000 V C5 – instalační manuál
- VERSO Standard C5.1 – uživatelský manuál
- VERSO R 7000 V C5 – schéma dílů a manuál pro recyklaci
- VERSO R 7000 V C5 – funkční schéma
- VERSO R 7000 V C5 – schéma zapojení (el. ohřívač)
- VERSO R 7000 V C5 – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Uzavírací klapka | SRU-M-1200x300-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-20-4,0-W2 |
| Dvoucestný ventil | HRB3 32 16+AMB162 |
| Přímý výparník | DCF-7,0-48-3 |
| Vodní chladič | DCW-7,0-47 |
