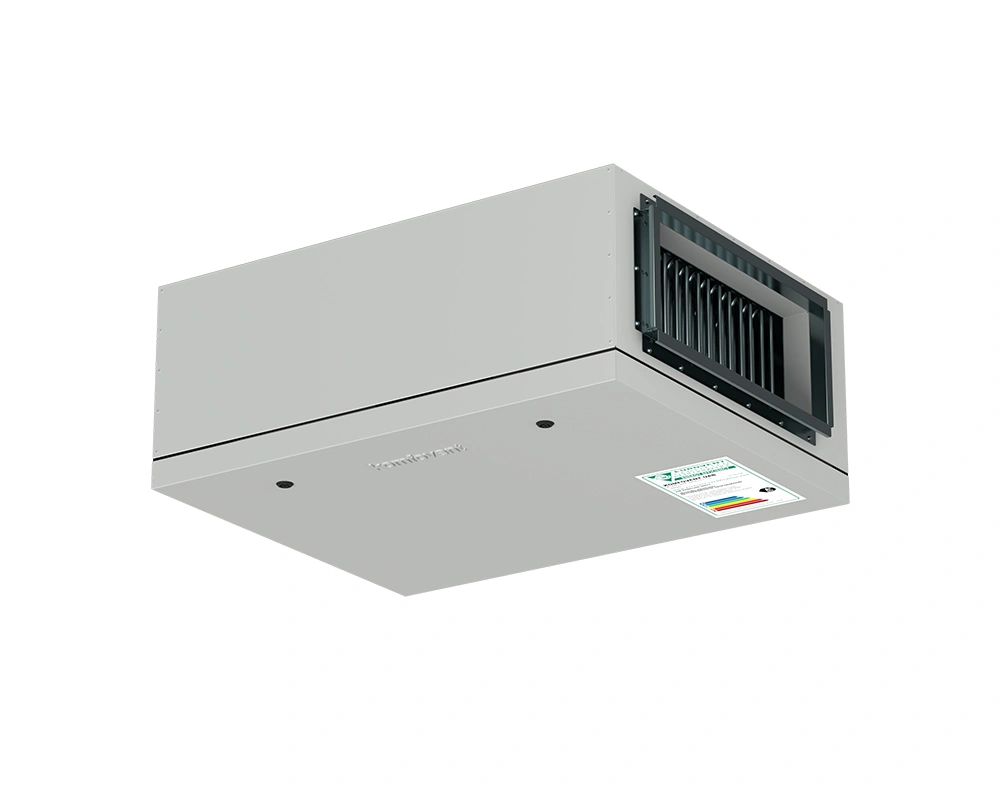

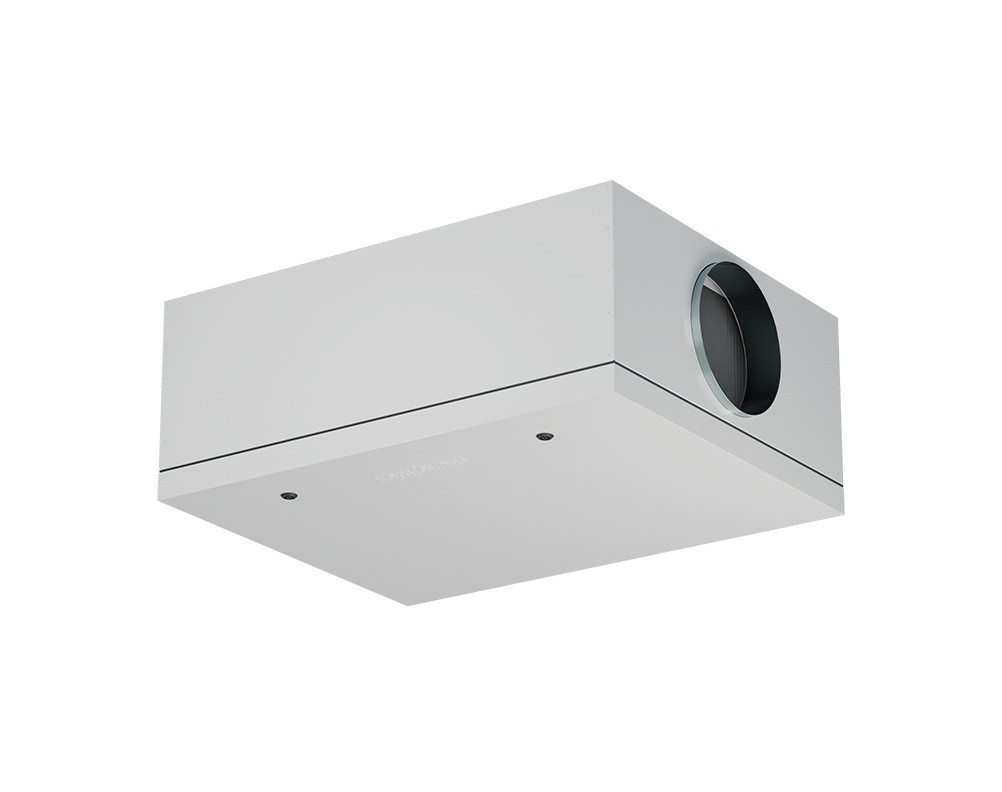

VERSO S 1300 F
Varianty provedení VZT jednotky
F - podstropní provedení
F-E/9 - vestavěný elektrický ohřívač 9 kW
F-E/15 - vestavěný elektrický ohřívač 15 kW
F-W - vestavěný vodní ohřívač
Dokumentace:
Katalogový list S 1300 F
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D výkres (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud
Možnosti ovládání VZT jednotky

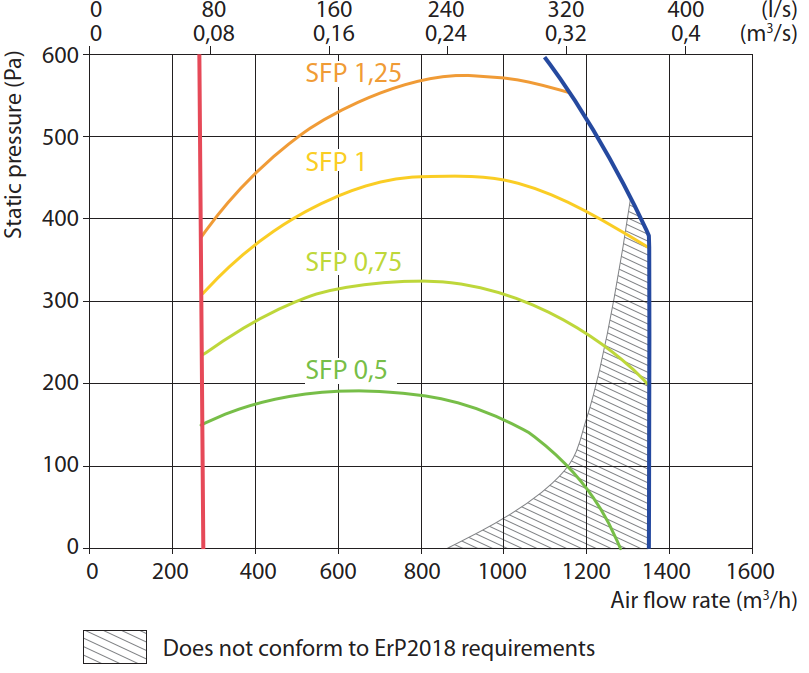

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 1350 |
| Tloušťka panelu, mm | 50 |
| Hmotnost jednotky, kg | 46 |
| Rozměry jednotky (Š × V × H), mm | 893 × 350 × 700 |
| Rozměry filtrů (Š × V × H), mm | 558 × 287 × 46 |
| Napájení (HW), V | 1~230 |
| Napájení (HE), V | 3~400 |
| Maximální provozní proud S 1300 F (HW), A | 3 |
| Maximální provozní proud S 1300 F (E/9), A | 15,7 |
| Maximální provozní proud S 1300 F (E/15), A | 24,4 |
| Výkon elektrického ohřívače S 1300 F (E/9), kW | 9 |
| Výkon elektrického ohřívače S 1300 F (E/15), kW | 15 |
| Minimální prostor pro údržbu, mm | 400 |
| Akustický tlak LpA, dB(A) (3 m) | 58 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO C5 instalační manuál
- VERSO Standard C5.1 uživatelský manuál
- VERSO S 1300 F – schéma dílů a manuál pro recyklaci
- VERSO S 1300 F – funkční schéma
- VERSO S 1300 F – schéma zapojení (el. ohřívač)
- VERSO S 1300 F – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-250-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-15-2.5-W2 |
| 2-cestný ventil | VVP47.15-2,5+SSP61 |
| Přímý výparník | DCF-1,4-10 |
| Vodní chladič | DCW-1,4-9 |
