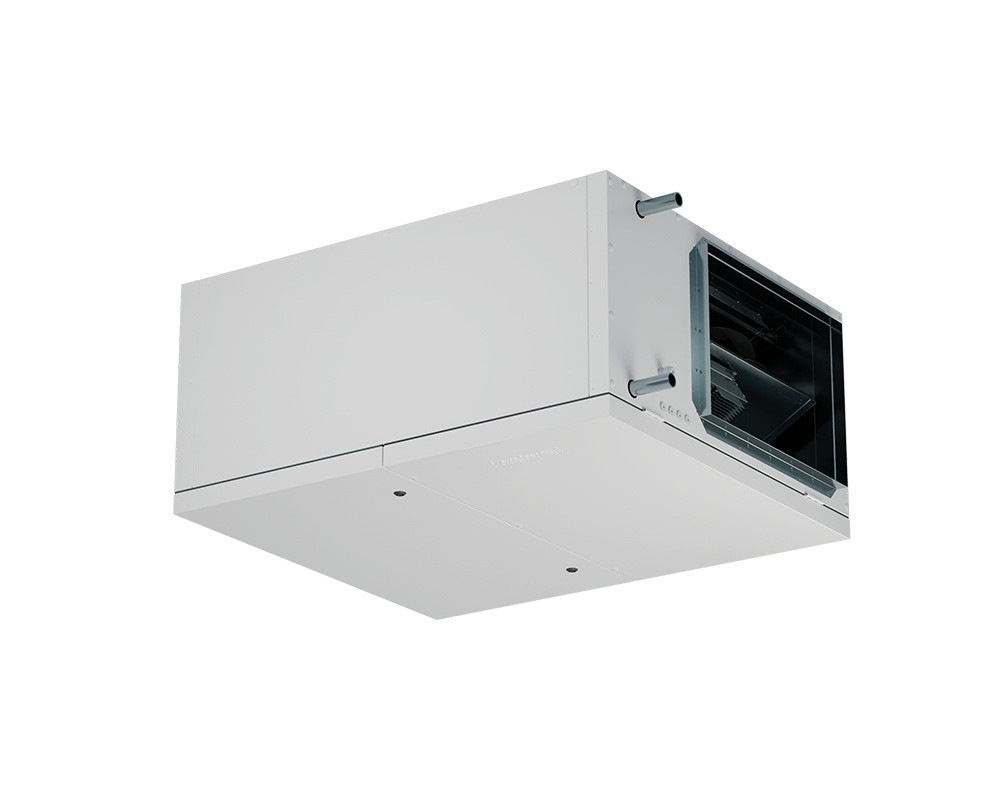

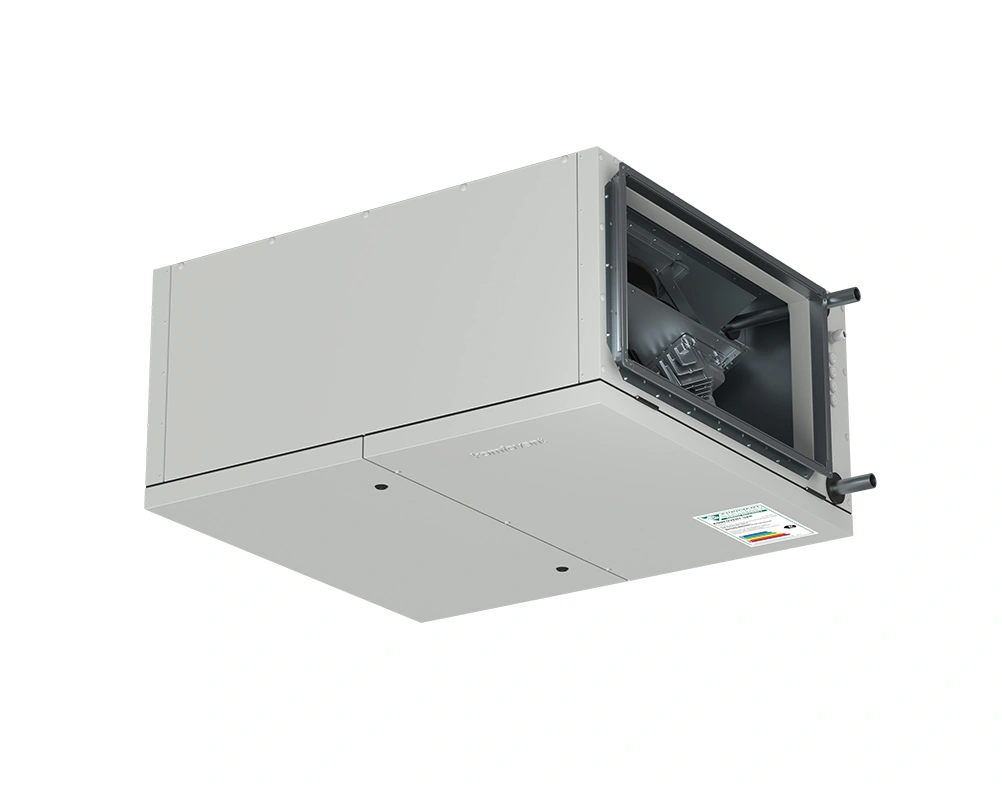

VERSO S 3000 F

Varianty provedení VZT jednotky
F – podstropní provedení
FS – podstropní provedení s ližinami
(bezpantové revizní kryty a ližiny k zasunutí revizního krytu pod VZT jednotku)
F(S)-E – vestavěný elektrický ohřívač
F(S)-W/SVK – externí vodní ohřívač (ohřívač je nutné objednat samostatně)

Charakteristika VZT jednotky
Zpětné získávání tepla: kondenzační protiproudý deskový výměník tepla
By-pass: 100 % by-pass pro volné chlazení a odmrazování výměníku
Akustika: akustický tlak 53 dB(A) ve vzdálenosti 3 m

Nominální průtok vzduchu: 3800 m³/h (ErP 2018)

Řídicí systém: integrovaný systém KOMFOVENT C5

Dokumentace:
Katalogový list S 3000 F
Popis řídicího systému jednotek VERSO – KOMFOVENT C5

Podklady pro projektanty:
2D model (DWG)
3D Revit model – vodní ohřev

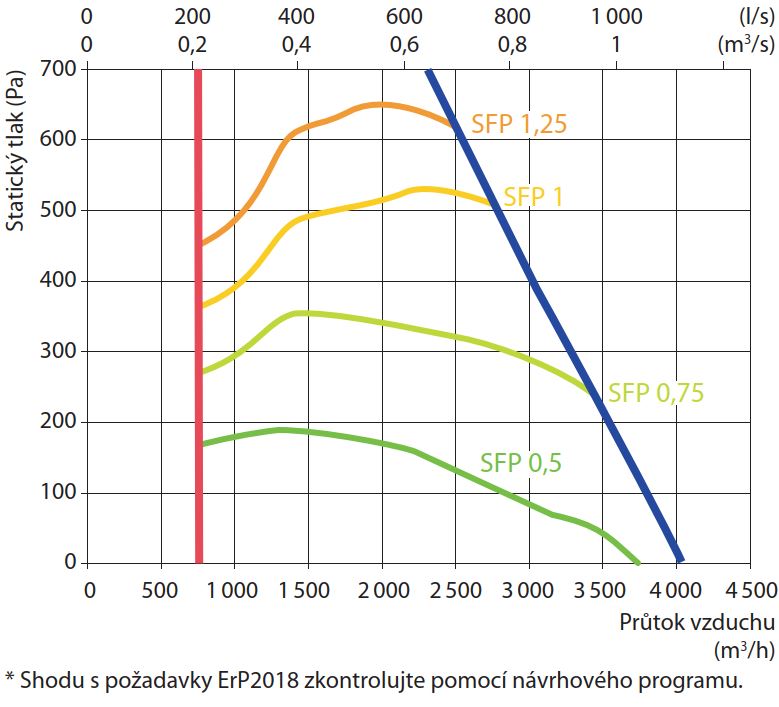

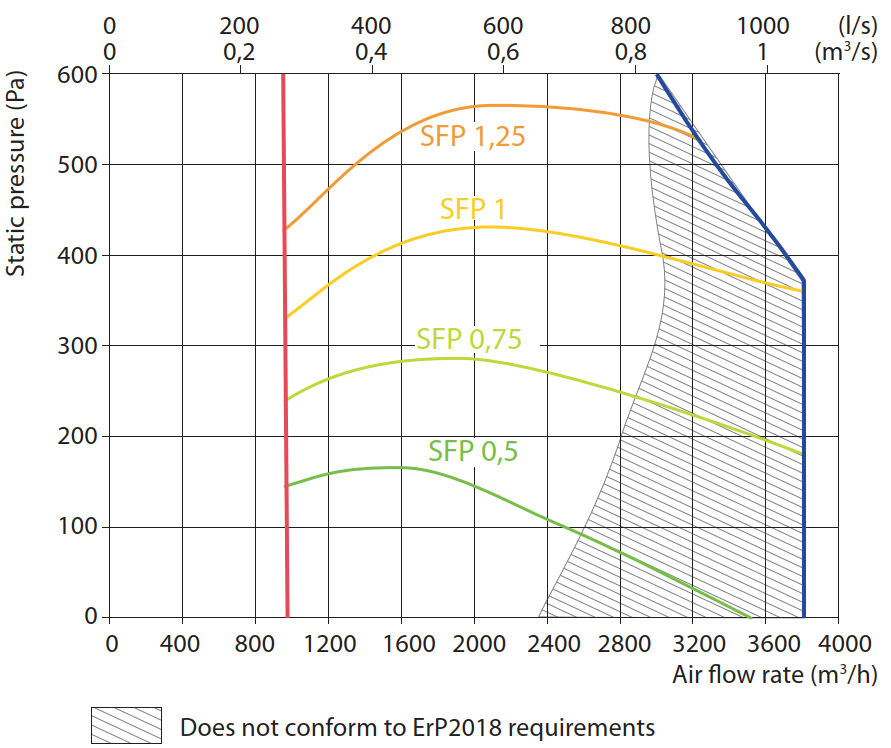

Výkonová charakteristika	Soubory ke stažení
	VERSO C5 – instalační manuál VERSO Standard C5.1 – uživatelský manuál VERSO S 3000 F – schéma dílů a manuál pro recyklaci VERSO S 3000 F – funkční schéma VERSO S 3000 F – schéma zapojení (vodní ohřívač)
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program KOMFOVENT Select
Možnosti ovládání VZT jednotky

Technické parametry
Nominální průtok vzduchu, m³/h	3800
Tloušťka panelu, mm	50
Hmotnost jednotky, kg	130
Rozměry jednotky (Š × V × H), mm	1015 × 555 × 1160
Rozměry filtrů (Š × V × H), mm	450 × 480 × 96
Napájení (HW), V	3~400
Maximální provozní proud (HW), A	3,8
Akustický tlak LpA, dB(A)	53
Ovládací panel	C5.1

Příslušenství
Čidlo CO₂ – interiérové	NL-ECO-CO2	Čidlo CO₂ – kanálové	ADS-CO2-D
Čidlo RH – interiérové	NL-ECO-RH	Čidlo RH – kanálové	ADS-RH-D
Čidlo variabilního průtoku (VAV)	P2500 (SPM-55)	Uzavírací klapka	SRU-M-600x400-LF24/LM24
Směšovací uzel	PPU-HW-3R-25-6.3-W2	Vodní chladič	DCW-3,0-20
Přímý výparník	DCF-3,0-20-2
