DOMEKT CF 250 F C6
- Max. průtok vzduchu: 297 m3/h
- Energetická třída: A
- Ohřev: 2 zabudované ohřívače – jednotka v provozu i při nízkých teplotách
- Regulace: integrovaný systém KOMFOVENT C6
- Vlastnosti: vysoká účinnost ZZT
Dokumentace:
Katalogový list CF 250 F C6
Popis řídicího systému jednotek DOMEKT – KOMFOVENT C6, C6M, C8
Podklady pro projektanty:
2D model (DWG)
3D Revit model
BIM model na MagiCAD cloud
SVT kódy NZÚ:
SVT31032 – entalpický výměník ZZT (ER)
SVT30589 – kondenzační výměník ZZT
Energetické štítky:
DOMEKT CF 250 F C6 – entalpický výměník ZZT (ER)
DOMEKT CF 250 F C6 – kondenzační výměník ZZT
Možnosti ovládání VZT jednotky

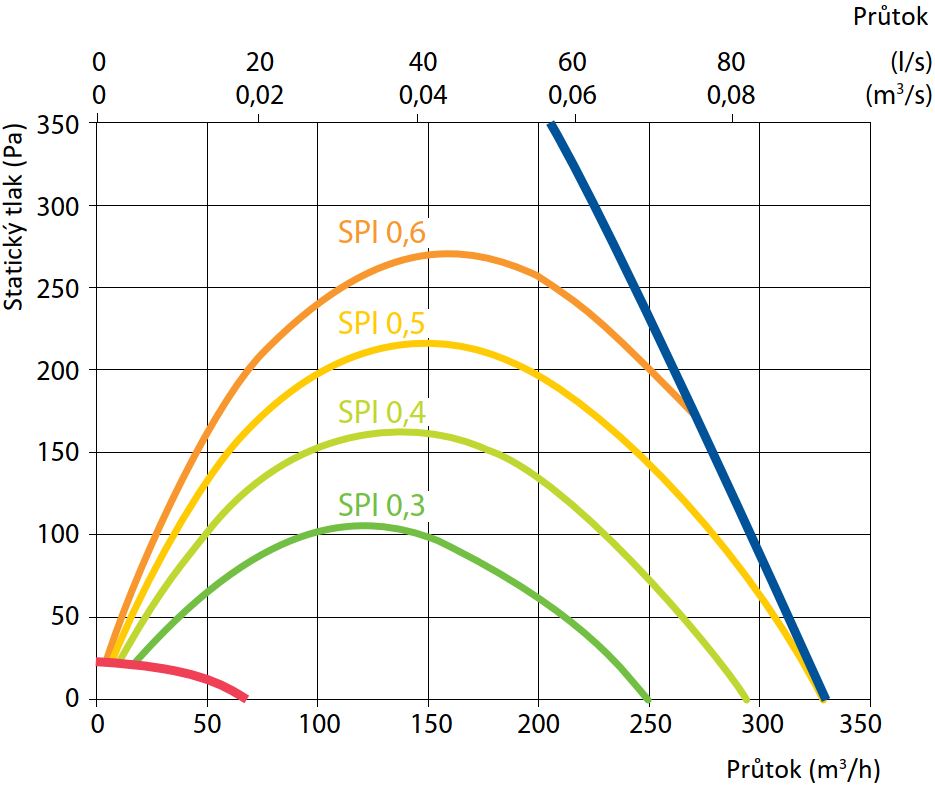

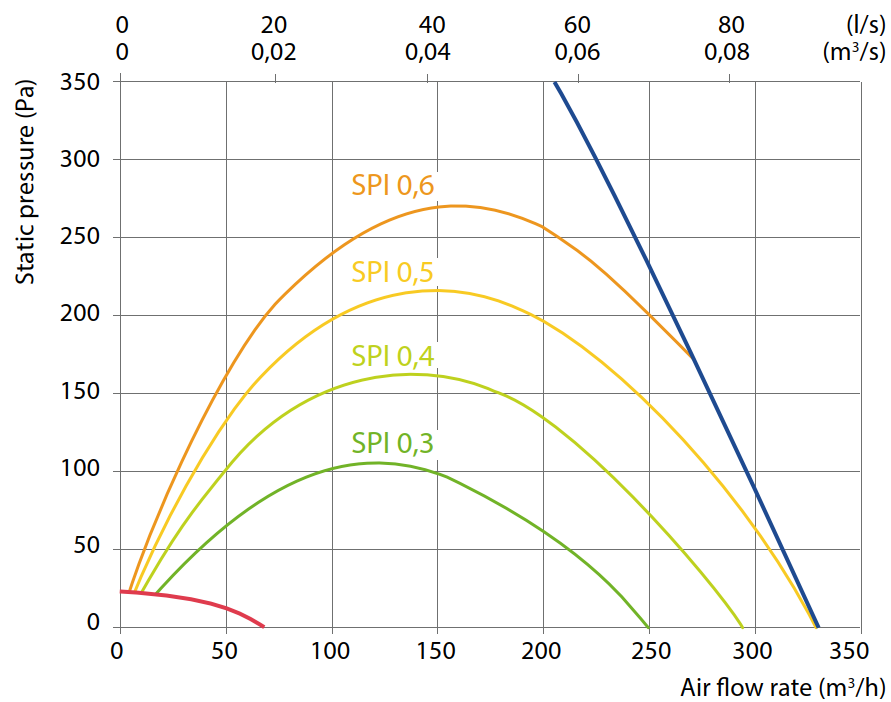

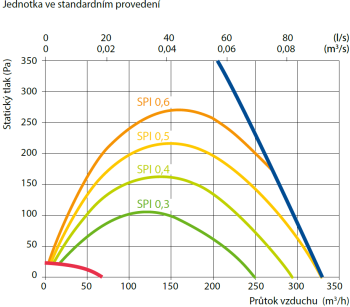

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 292 |
| Hmotnost jednotky, kg | 52 |
| Rozměry jednotky (Š×V×H), mm | 1250 × 294 × 604 |
| Rozměry filtrů (Š×V×H), mm | 265 × 250 × 46 |
| Napájení, V | 1~230 |
| Maximální provozní proud, A | 8,2 |
| Tepelná účinnost ZZT, % | 86 |
| Minimální prostor pro údržbu, mm | 300 |
| Akustický tlak LPA, dB(A) (3 m) | 35 |
| Ovládací panely | C6.1 + C6.2 |
Soubory ke stažení
- DOMEKT C4, C5, C6 – instalační manuál
- DOMEKT C6M – uživatelský manuál
- DOMEKT CF 250 F – schéma dílů a manuál pro recyklaci
- DOMEKT CF 250 F – funkční schéma
- DOMEKT CF 250 F – schéma zapojení
Integrace do systému Loxone
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160-LF230/CM230 |
| Vodní ohřívač | DH-160 |
| Vodní ohřívač / chladič | DHCW-160 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Přímý výparník | DCF-0,4-3 |
| Vodní chladič | DCW-0,2-1 |
