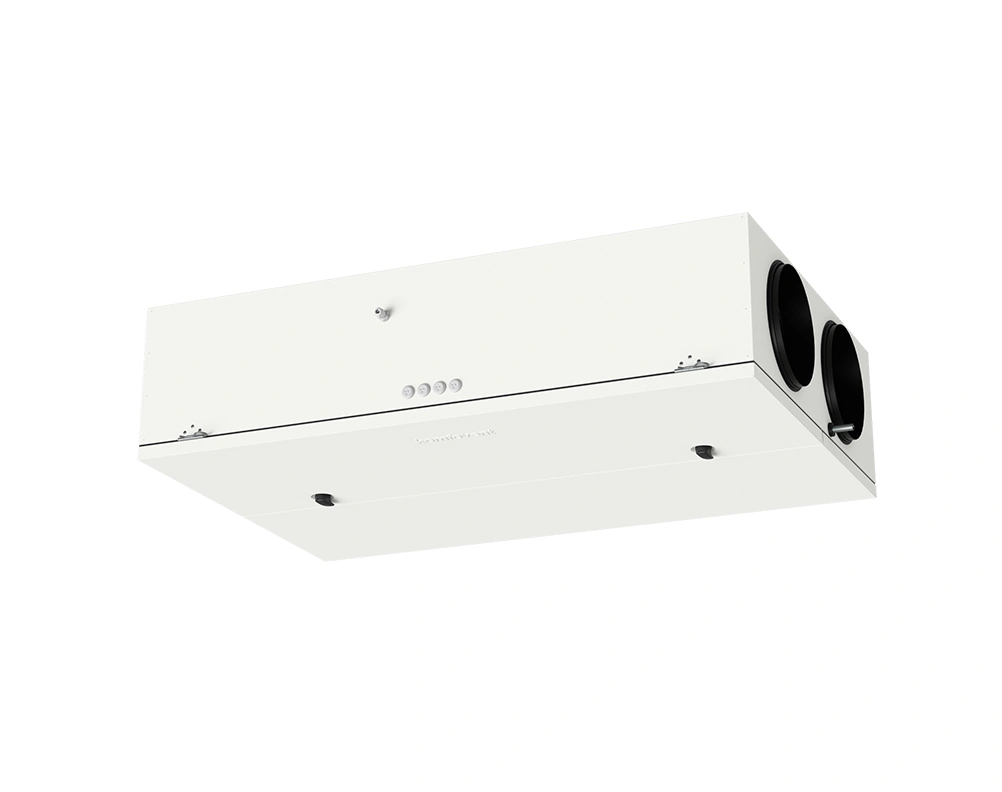

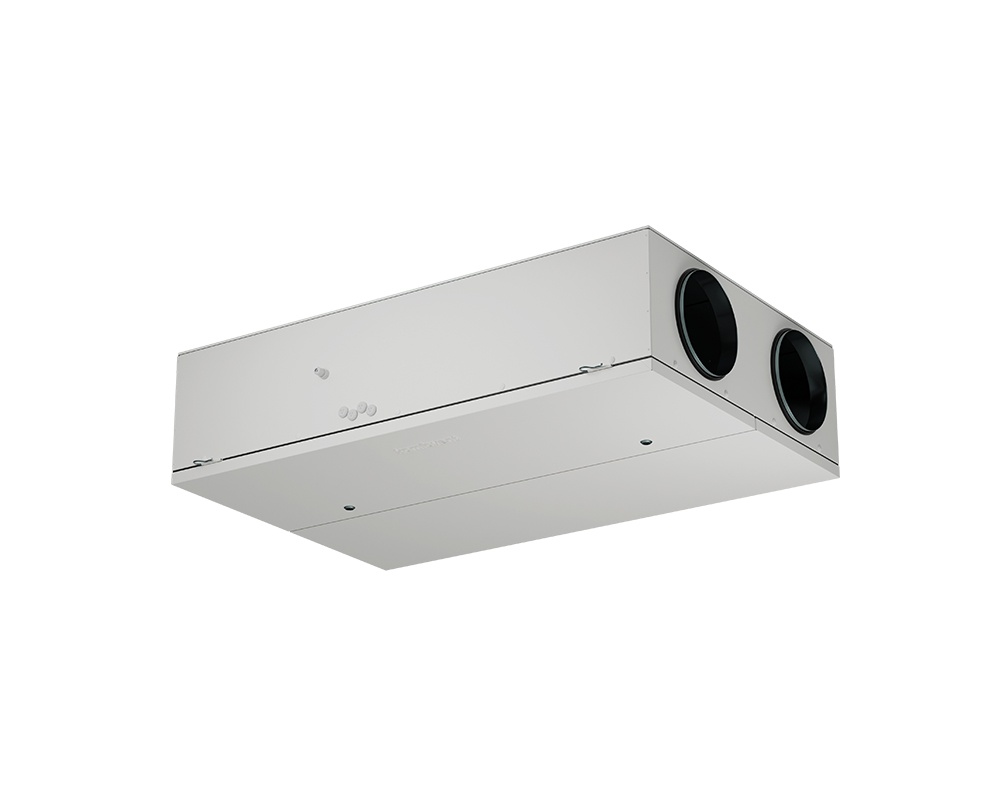

DOMEKT CF 700 F C6M
- Max. průtok vzduchu: 706 m3/h (při 100 Pa)
- Energetická třída: A+
- Ohřev: 2 zabudované ohřívače – jednotka v provozu i při nízkých teplotách
- Regulace: integrovaný systém KOMFOVENT C6M
- Ochrana proti mrazu: chytré řešení protimrazové ochrany tepelného výměníku
Dokumentace:
Katalogový list CF 700 F C6M
Popis řídicího systému jednotek DOMEKT – KOMFOVENT C6, C6M, C8
Manuál pro připojení větrací jednotky k aplikaci KOMFOVENT CONTROL
Podklady pro projektanty:
2D model (DWG)
3D Revit model
BIM model na MagiCAD cloud
SVT kódy NZÚ:
SVT31036 – entalpický výměník ZZT (ER)
SVT31029 – kondenzační výměník ZZT
Energetické štítky:
DOMEKT CF 700 F C6M – entalpický výměník ZZT (ER)
DOMEKT CF 700 F C6M – kondenzační výměník ZZT
Možnosti ovládání VZT jednotky

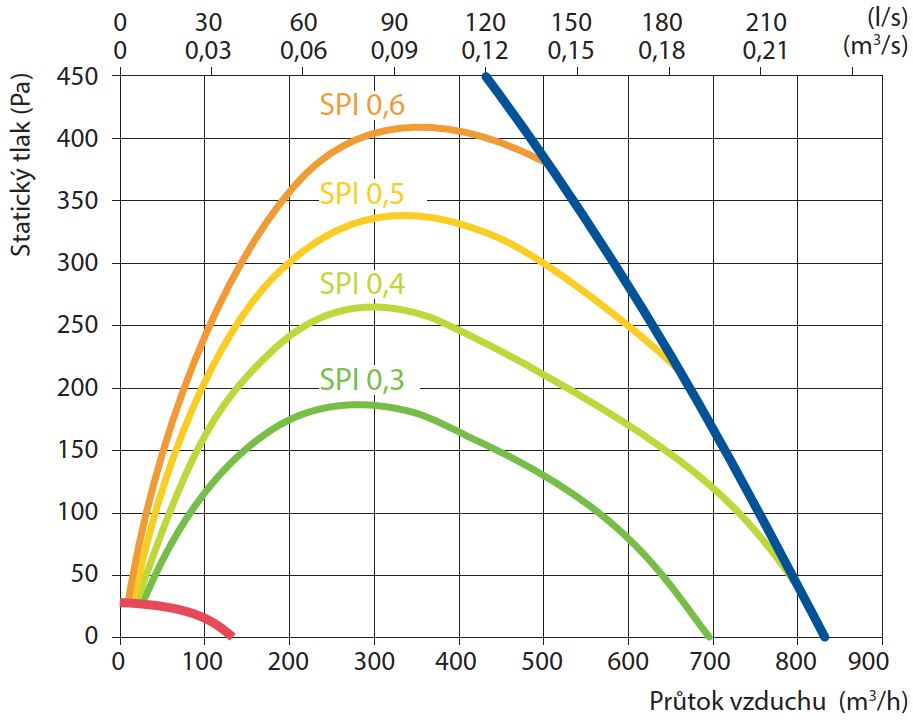

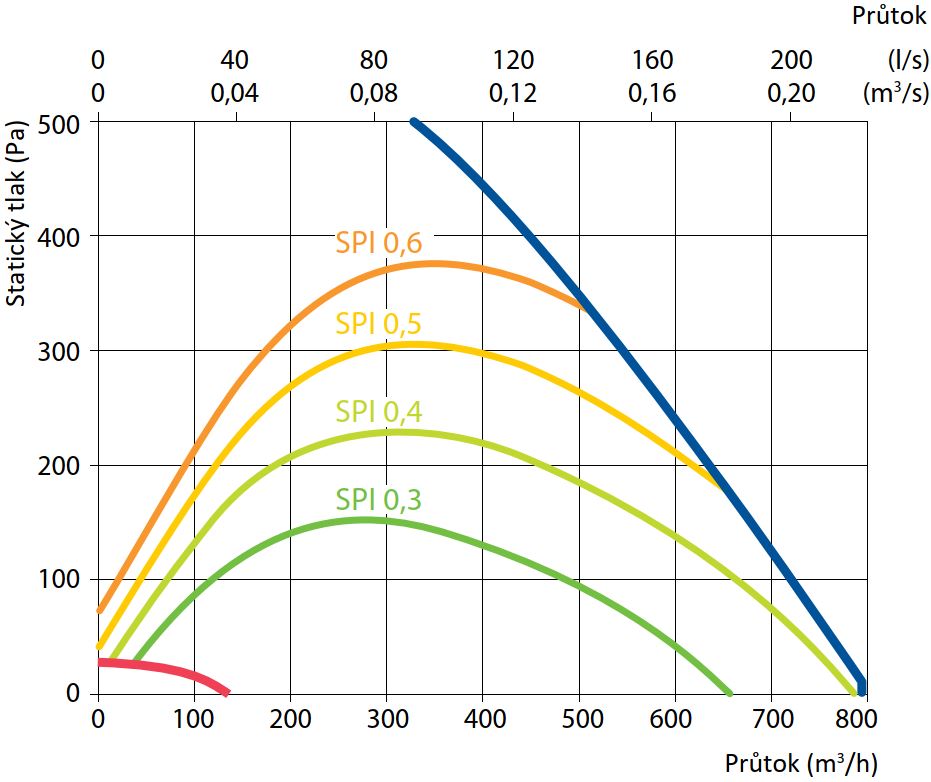

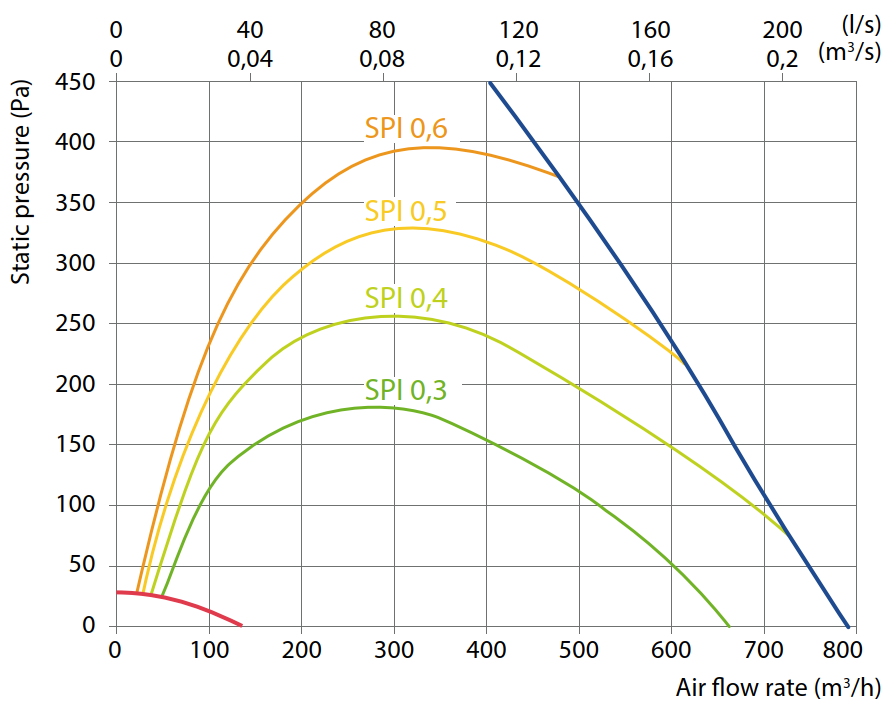

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 706 |
| Hmotnost jednotky, kg | 84 |
| Rozměry jednotky (Š×V×H), mm | 1365 × 344 × 875 |
| Rozměry filtrů (Š×V×H), mm | 390 × 287 × 46 |
| Napájení, V | 1~230 |
| Maximální provozní proud, A | 11,6 |
| Tepelná účinnost ZZT, % | 88 |
| Minimální prostor pro údržbu, mm | 300 |
| Akustický tlak do okolí, dB(A) (3 m) | 34 |
| Ovládací panely | C6.1 + C6.2 |
Soubory ke stažení
- DOMEKT C6M – instalační manuál
- DOMEKT C6M – uživatelský manuál
- DOMEKT CF 700 F C6M – schéma dílů a manuál pro recyklaci
- DOMEKT CF 700 F C6M – funkční schéma
- DOMEKT CF 700 F C6M – schéma zapojení
Integrace do systému Loxone
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-250-LF230/CM230 |
| Vodní ohřívač | DH-250 |
| Vodní ohřívač / chladič | DHCW-250 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,63 |
| Směšovací uzel | PPU-HW-3R-15-0,63-W2 |
| 2-cestný ventil (chladič) | VVP47.15-2,5 |
| Přímý výparník | DCF-0,7-5 |
| Vodní chladič | DCW-0,7-5 |
