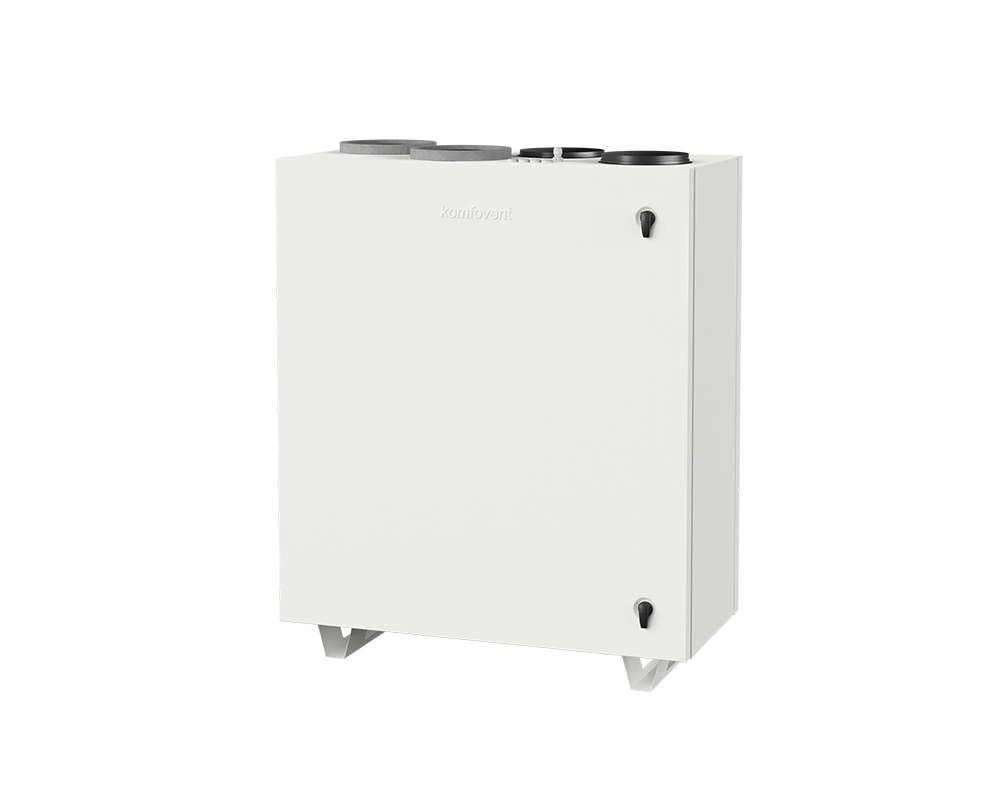

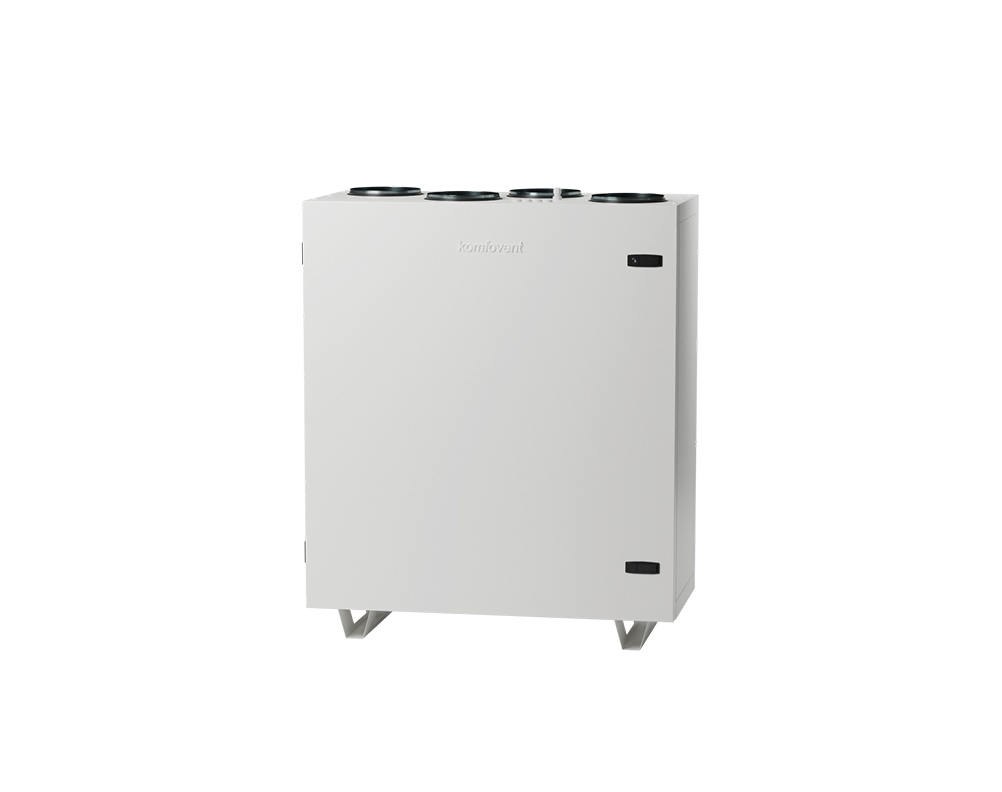

DOMEKT CF 700 V C6M

Energetická třída: A+
Volitelně: integrovaná kuchyňská digestoř

Charakteristika VZT jednotky
Zpětné získávání tepla: protiproudý výměník tepla
Bez popisu - kondenzační výměník ZZT
ER - entalpický výměník ZZT
Akustika: akustický tlak 35 dB(A) ve vzdálenosti 3 m

SVT kódy NZÚ:
SVT31374 – entalpický výměník ZZT (ER)
SVT31375 – kondenzační výměník ZZT

DOMEKT CF 700 V C6M – entalpický výměník ZZT (ER)
DOMEKT CF 700 V C6M – kondenzační výměník ZZT

Maximální průtok vzduchu: 650 m³/h

Řídicí systém: integrovaný systém KOMFOVENT C6M

Dokumentace:
Katalogový list CF 700 V C6M
Popis řídicího systému jednotek DOMEKT – KOMFOVENT C6, C6M, C8

Podklady pro projektanty:
2D model (DWG)
3D Revit model - pravé provedení R1
3D Revit model - levé provedení L1
BIM model na MagiCAD cloud

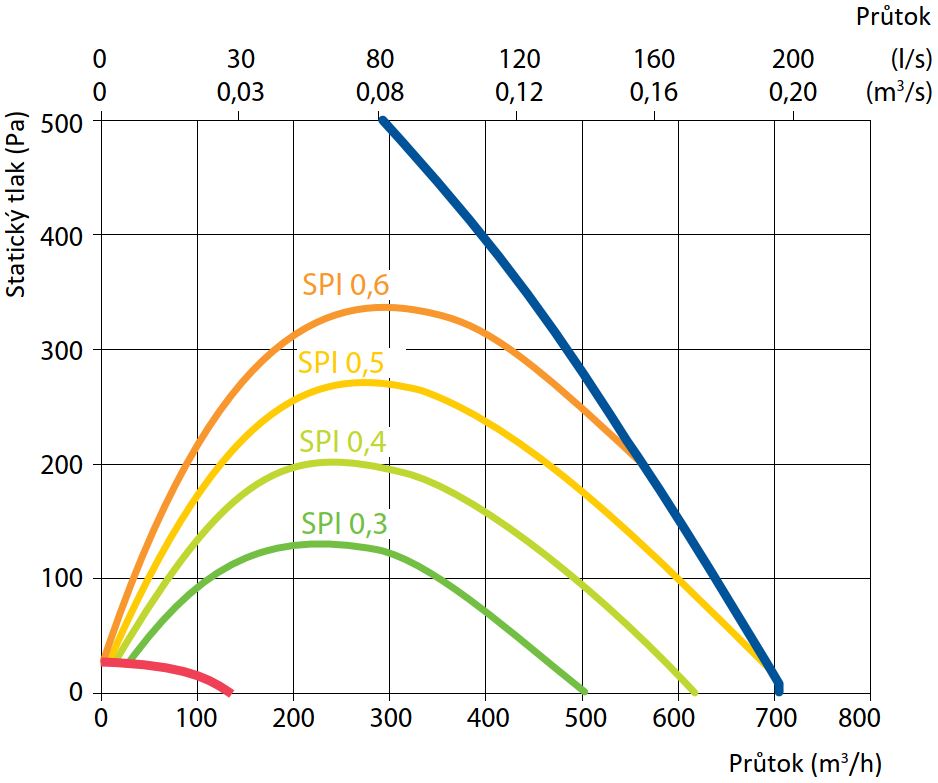

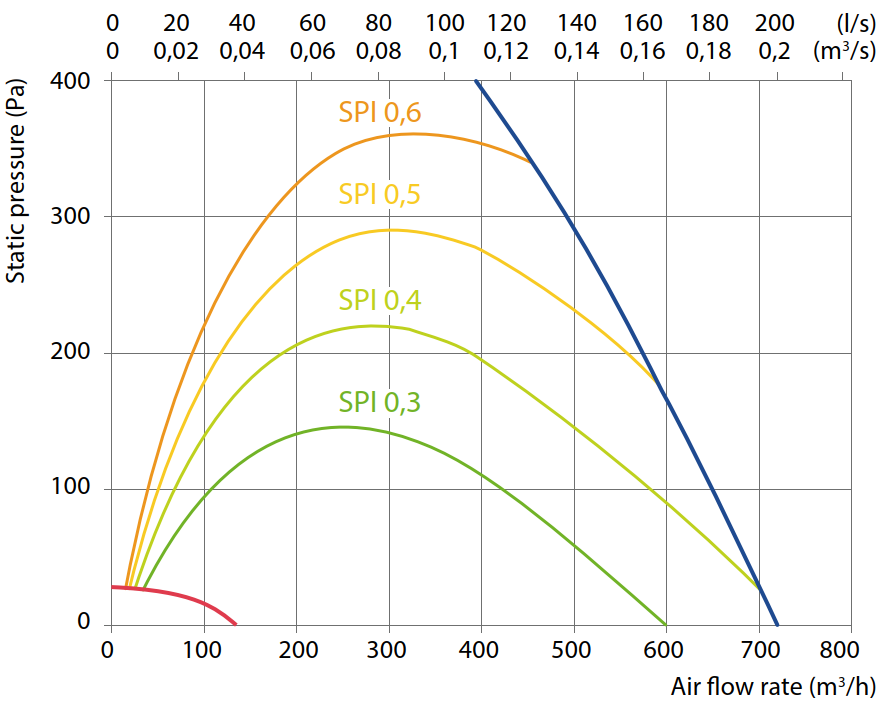

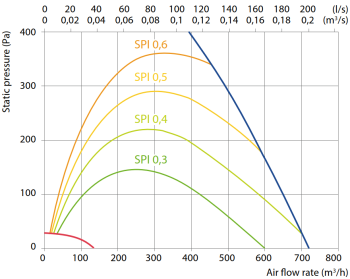

Výkonová charakteristika	Soubory ke stažení
	DOMEKT C6M – instalační manuál DOMEKT C6M – uživatelský manuál DOMEKT CF 700 V C6M – energetický štítek DOMEKT CF 700 V C6M – schéma dílů a manuál pro recyklaci DOMEKT CF 700 V C6M – funkční schéma DOMEKT CF 700 V C6M – schéma zapojení
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT – stáhnout
Možnosti ovládání VZT jednotky

Knihovna Loxone pro DOMEKT C8
Přímá integrace jednotky do systému Loxone.
Stáhnout oficiální knihovnu z Loxone Library.

Technické parametry
Maximální průtok vzduchu, m³/h	650
Hmotnost jednotky, kg	100
Rozměry jednotky (Š×V×H), mm	1020 × 1220 × 491
Rozměry filtrů (Š×V×H), mm	390 × 300 × 46
Třída filtrace, přívod/odtah	ePM1 60 (F7)/ePM10 50 (M5)
Napájení, V	1~230
Maximální provozní proud, A	11,6
Průřez napajecího kabelu, mm²	3x1,5
Tepelná účinnost ZZT, %	89
Minimální prostor pro údržbu, mm	1020
Akustický výkon, L_WA, dB(A)	46
Akustický tlak L_PA, dB(A) (3 m)	35
Ovládací panel	C6.1 + C6.2

Příslušenství
Čidlo CO₂ – interiérové	NL-ECO-CO2	Čidlo CO₂ – kanálové	ADS-CO2-D
Čidlo RH – interiérové	NL-ECO-RH	Čidlo RH – kanálové	ADS-RH-D
Čidlo variabilního průtoku (VAV)	P2500 (SPM-55)	Uzavírací klapka	AGUJ-M-200+TF230/CM230
Bezdrátový router	Wi-R	Směšovací uzel	PPU-HW-3R-15-0,4-W2
Dvoucestný ventil (ohřívač)	VVP47.10-0,4+SSF161.05HF	Dvoucestný ventil (chladič)	VVP47.15-2,5+SSF161.05HF
Vodní ohřívač	DH-200	Vodní chladič	DCW-0,7-5
Vodní ohřívač/chladič	DHCW-200
