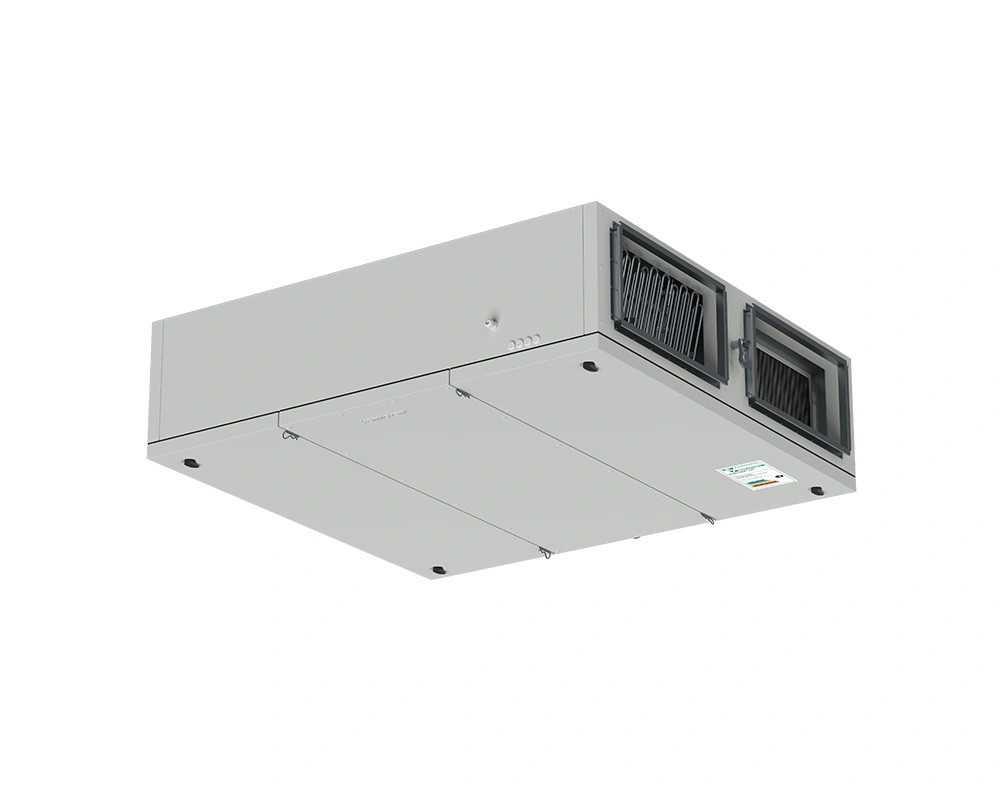

VERSO CF 2000 F C5
Varianty provedení VZT jednotky
F - podstropní provedení
FS - podstropní provedení s ližinami
(bezpantové revizní kryty a ližiny k zasunutí revizního krytu pod VZT jednotku)
F(S)-E - vestavěný elektrický ohřívač
F(S)-HW/DH - externí vodní ohřívač instalovaný do VZT potrubí (možno použít i ohřívač/chladič DHCW) - nutno objednat samostatně
- BIM Model na MagiCAD cloud
Katalogový list CF 2000 F
Popis řídícího systému jednotek VERSO - KOMFOVENT C5
Možnosti ovládání VZT jednotky

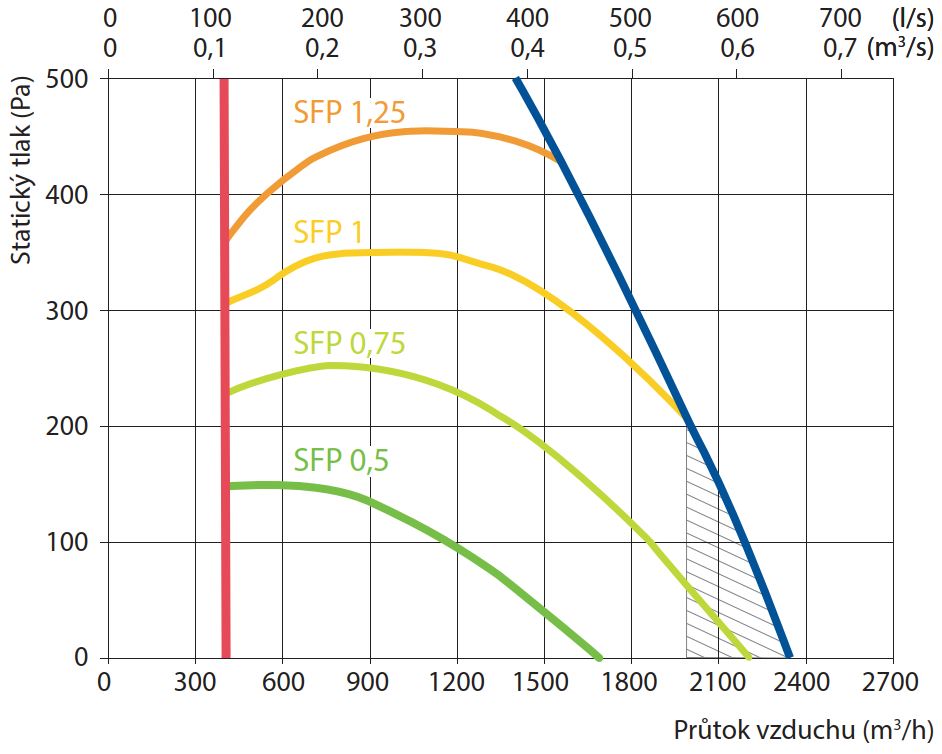

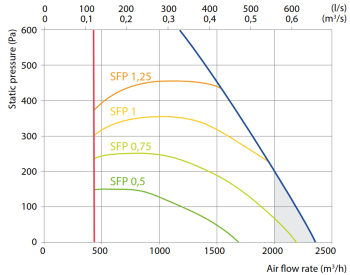

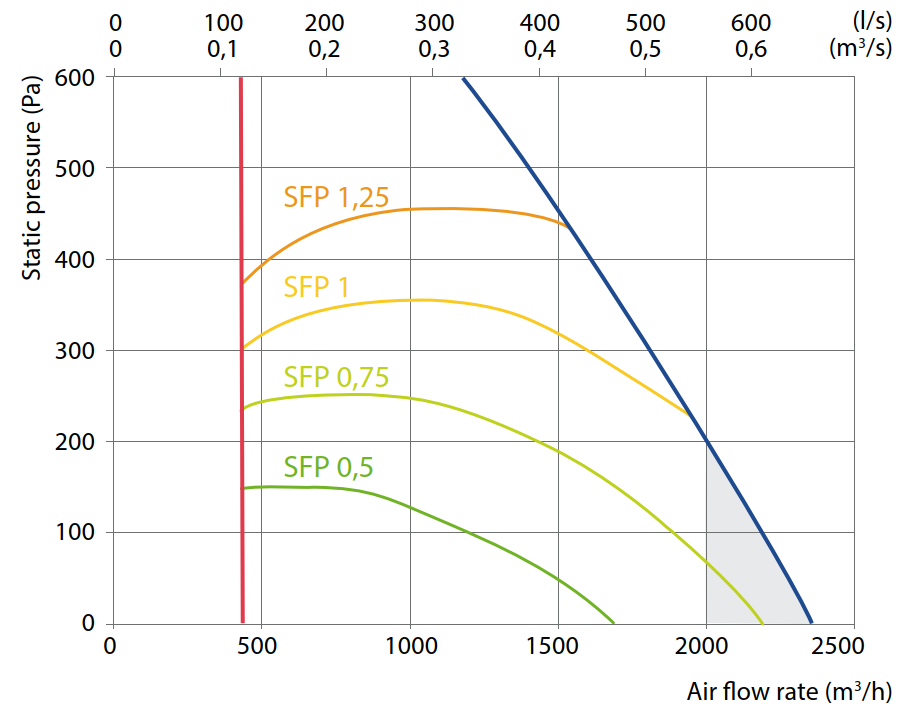

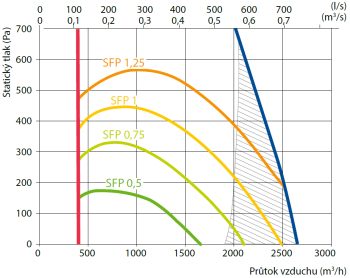

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 1975 | ||
|---|---|---|---|
| Tloušťka panelu, mm | 50 | ||
| Hmotnost jednotky, kg | 235 | ||
| Rozměry jednotky ŠxVxH, mm | 1600x480x1750 | ||
| Rozměry filtrů ŠxVxH, mm | 800x375x96 | ||
| Napájení (HE), V | 3~400 | ||
| Napájení (HW), V | 1~230 | ||
| Maximální provozní proud (HE), A | 15,4 | ||
| Maximální provozní proud (HW), A | 4,9 | ||
| Min. průřez napájecího vodiče E, mm2 | 5x2,5 | ||
| Min. průřez napájecího vodiče HW, mm2 | 3x1,5 | ||
| Příkon ventilátoru při max. průtoku vzduchu, W | 450 | ||
| Výkon elektrického ohřívače (HE), kW | 7,5 | ||
| Minimální prostor pro údržbu, mm | 550 | ||
| Akustický výkon LWA do okolí, dB(A) | 55 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od opláštění | 44 | ||
| Ovládací panel | C5.1 | ||
Soubory ke stažení
VERSO C5 instalační manuál
VERSO Standard C5.1 uživatelský manuál
VERSO CF 2000 F - výkres dwg
VERSO CF 2000 F-E - 3D Revit model
VERSO CF 2000 F-W - 3D Revit model
VERSO CF 2000 F schéma dílů a manuál pro recyklaci
VERSO CF 2000 F - funkční schéma
VERSO CF 2000 F - schéma zapojení (el. ohřívač)
VERSO CF 2000 F - schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | SRU-M-600x300-LF24/LM24 |
| Vodní ohřívač (do VZT potrubí) | SVK-700-400-2 |
| Směšovací uzel | PPU-HW-3R-15-1,6-W2 |
| 2-cestný ventil | VVP47.20-4,0+SSF161.05HF |
| Přímý výparník (do VZT potrubí) | DCF-2,0-14 |
| Vodní chladič (do VZT potrubí) | DCW-1,4-9 |
