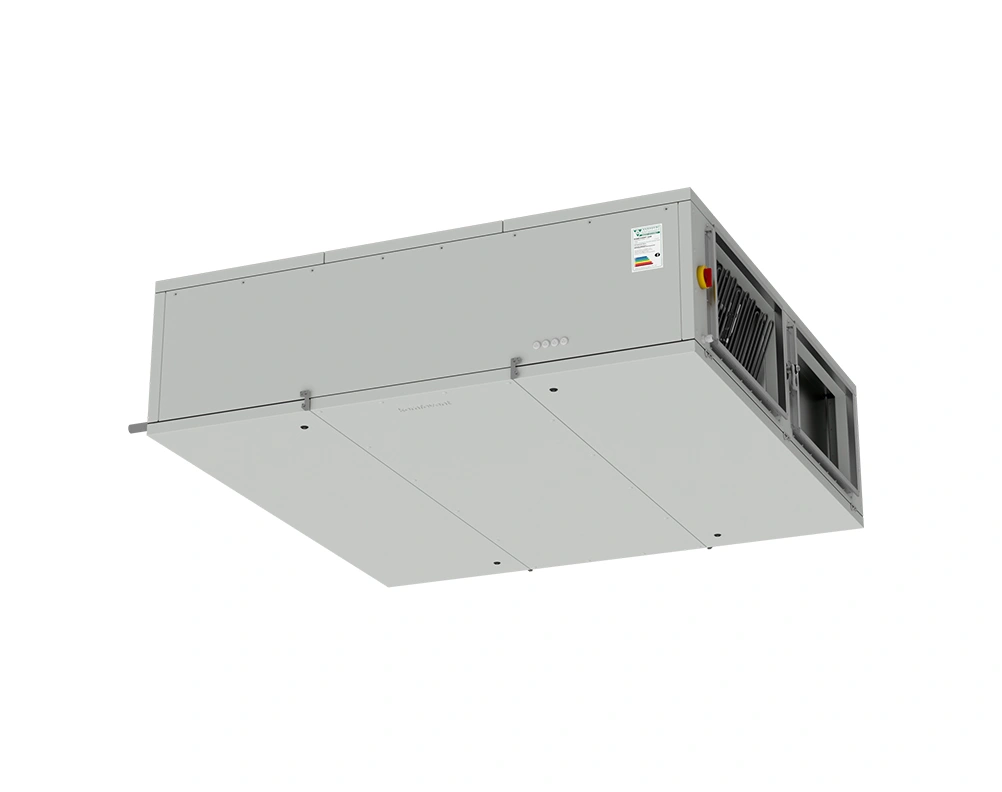

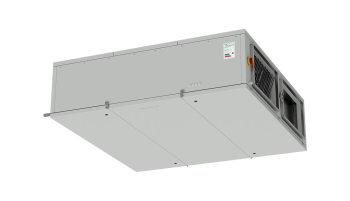

Verso CF 3000 F C5
- Max. průtok vzduchu: 2950 m3/h (dle ErP 2018)
- Účinnost ZZT: až 88 %
- Řídicí systém: inteligentní řídicí systém C5
- Odmrazování: chytrá technologie odmrazování výměníku tepla
- Akustika: tichý provoz – LpA pouze 38 dB(A) (3 m)
- Kompaktní rozměry: výška pouze 594 mm
- Rekuperace: kondenzační protiproudý deskový výměník funguje efektivně až do –4 °C – ideální řešení pro prostory s vyšší vlhkostí, jelikož v chladném období účinně odvádí vlhkost
- Bypass: 100% obtok (bypass) pro volné chlazení a odmrazování výměníku
Dokumentace:
Katalogový list VERSO CF 3000 F C5
Popis řídicího systému jednotek VERSO – KOMFOVENT C5
Podklady pro projektanty:
2D výkres (DWG)
3D Revit model – el. ohřev
3D Revit model – vodní ohřev
BIM model na MagiCAD cloud
Možnosti ovládání VZT jednotky

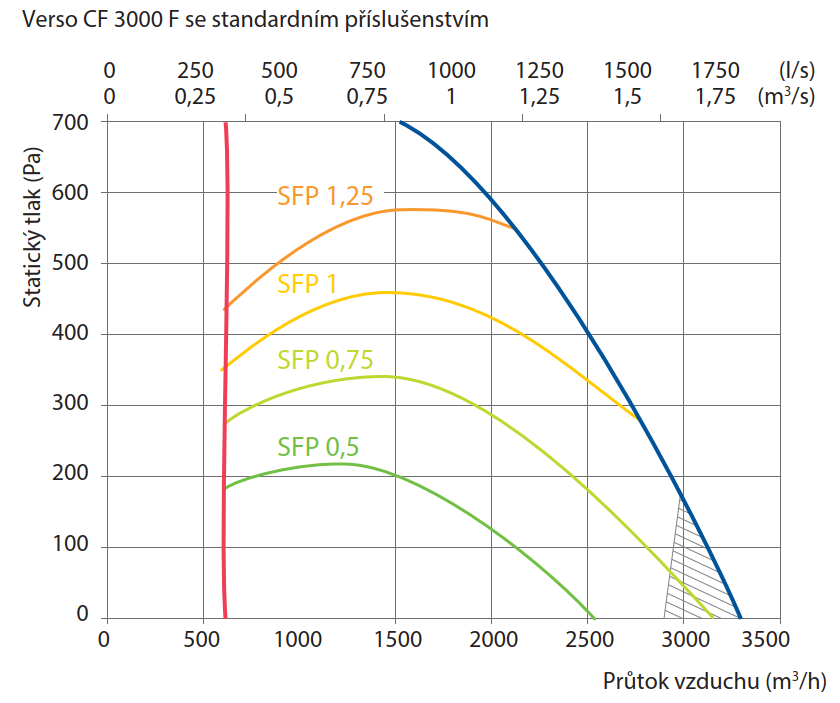

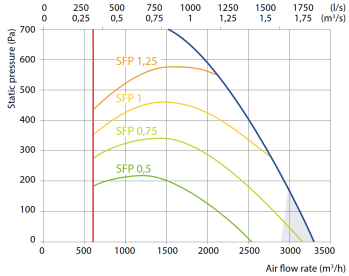

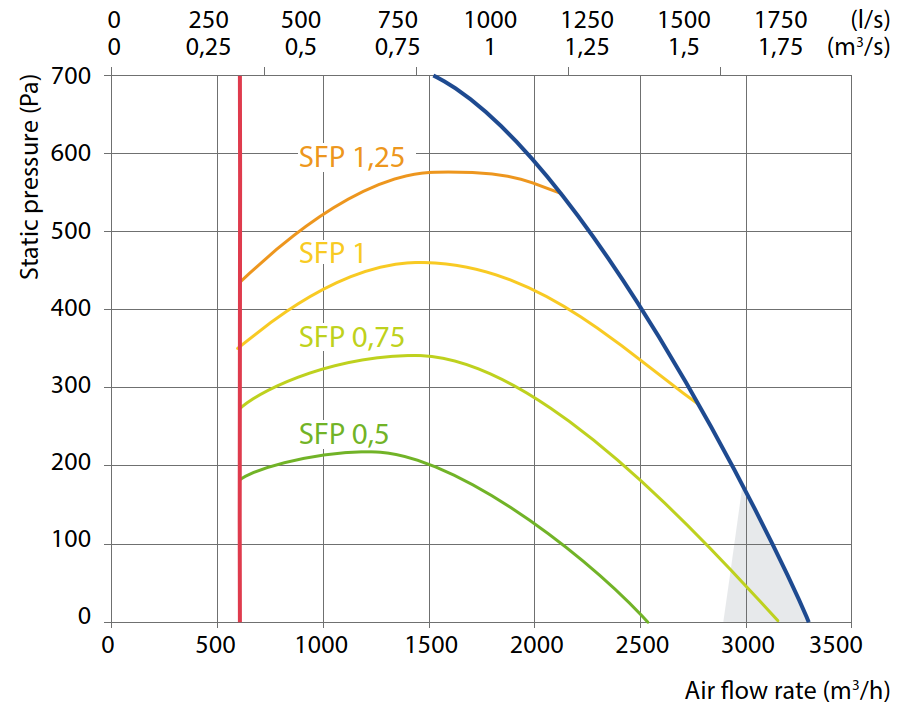

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO – stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 2950 |
| Tloušťka panelu, mm | 45 |
| Hmotnost jednotky, kg | 365 |
| Rozměry jednotky (Š × V × H), mm | 2000 × 594 × 2050 |
| Rozměry filtrů (Š × V × H), mm | 1000 × 498 × 92 |
| Napájení (HW), V | 1~230 |
| Napájení (HE), V | 3~400 |
| Maximální provozní proud (HW), A | 8,3 |
| Maximální provozní proud (HE), A | 17,1 |
| Min. průřez napájecího vodiče (HE), mm2 | 5 × 2,5 |
| Min. průřez napájecího vodiče (HW), mm2 | 3 × 1,5 |
| Příkon ventilátoru při max. průtoku vzduchu, W | 752 |
| Výkon elektrického ohřívače (HE), kW | 9 / 8,4 |
| Minimální prostor pro údržbu, mm | 550 |
| Akustický výkon LWA do okolí, dB(A) | 48 |
| Akustický tlak LpA, dB(A) (3 m) | 38 |
| Ovládací panel | C5.1 |
Soubory ke stažení
- VERSO C5 – instalační manuál
- VERSO Standard C5.1 – uživatelský manuál
- VERSO CF 3000 F – schéma dílů a manuál pro recyklaci
- VERSO CF 3000 F – funkční schéma
- VERSO CF 3000 F – schéma zapojení (el. ohřívač)
- VERSO CF 3000 F – schéma zapojení (vodní ohřívač)
Příslušenství
| Čidlo CO2 – interiérové | NL-ECO-CO2 |
| Čidlo CO2 – kanálové | ADS-CO2-D |
| Čidlo RH – interiérové | NL-ECO-RH |
| Čidlo RH – kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | SRU-M-750x400+LF24/LM24 |
| Vodní ohřívač (do VZT potrubí) | SVK-750x400-2R |
| Směšovací uzel | PPU-HW-3R-15-2,5-W2 |
| 2-cestný ventil | VVP45.25-6,3+SSB161.05HF |
| Přímý výparník (do VZT potrubí) | DCF-3.0-20-2 |
| Vodní chladič (do VZT potrubí) | DCW-3,0-20 |
